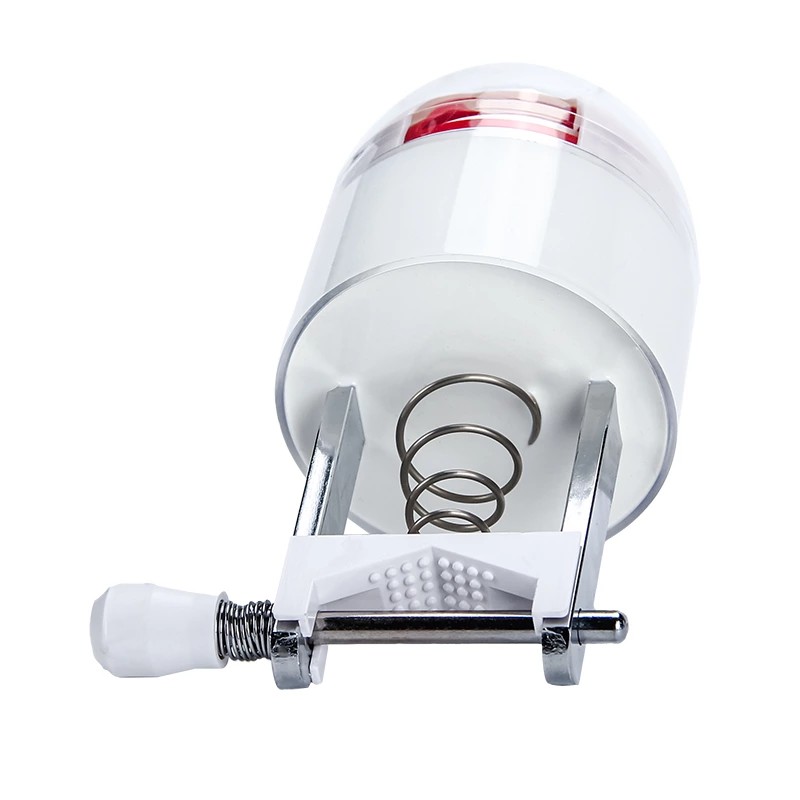

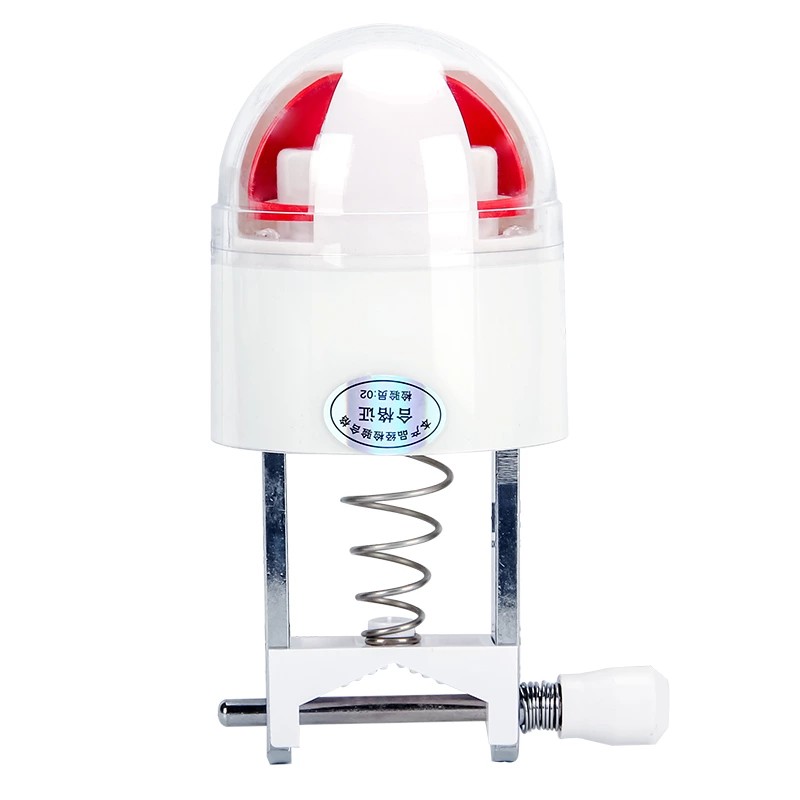

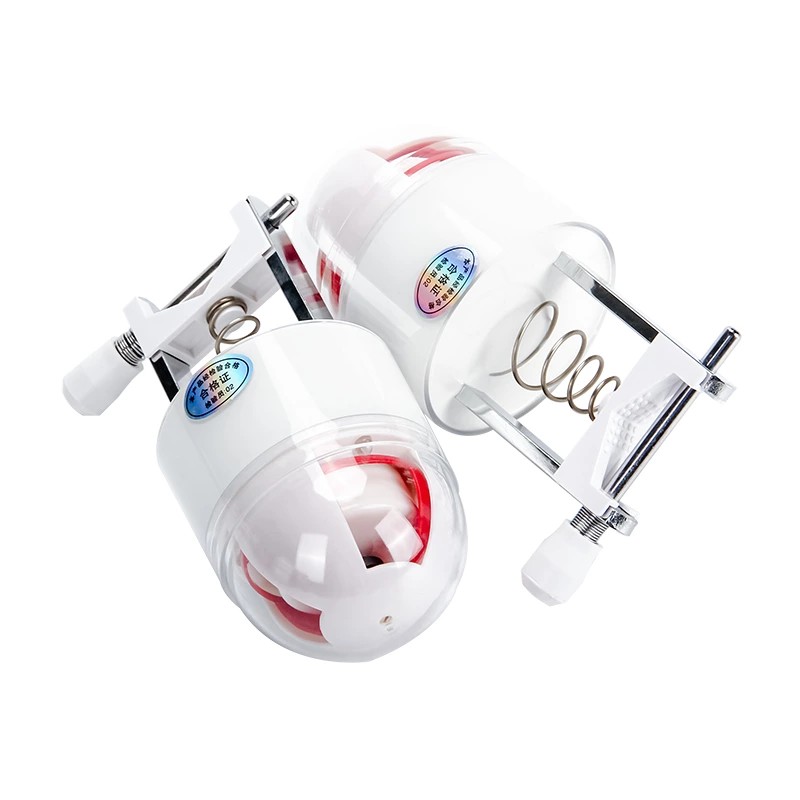

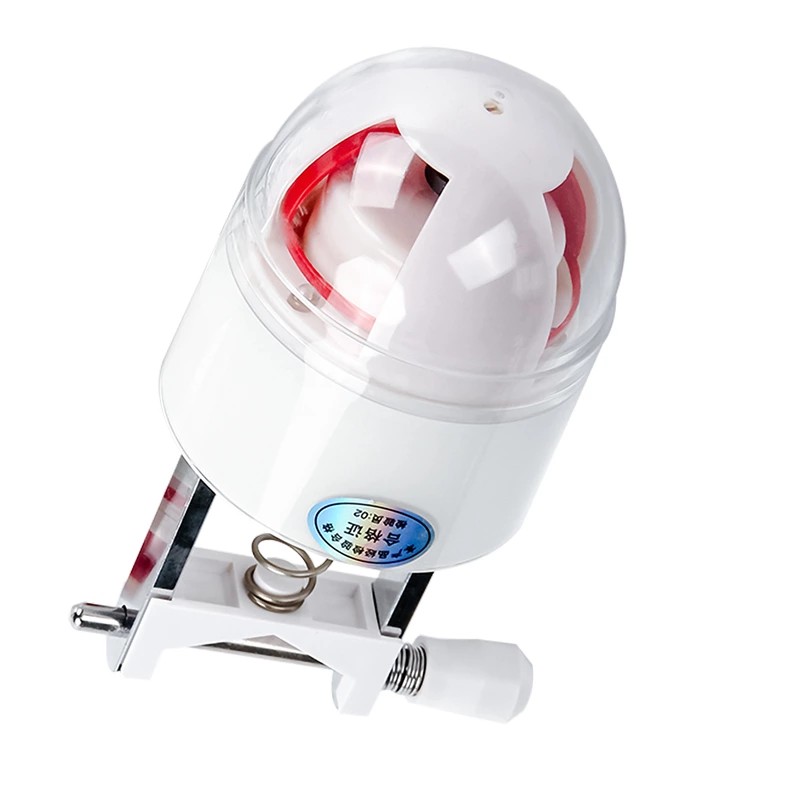

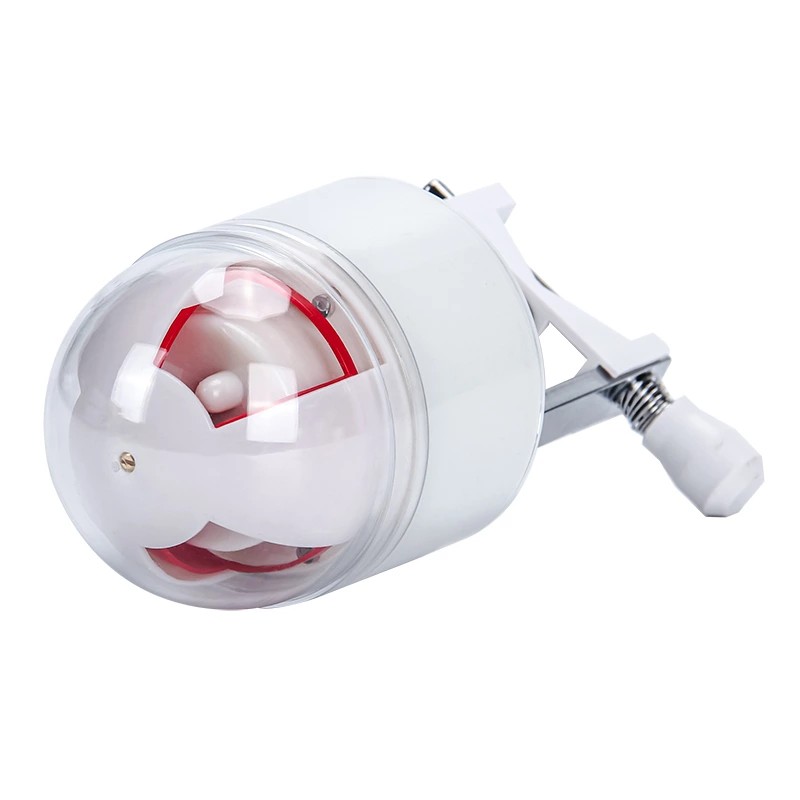

Выдвижной верхний индикатор неисправности JDX Обнаружитель заземления

Являясь профессиональным производителем в Китае, компания Comewill выпускает высококачественный выдвижной верхний индикатор замыкания на землю JDX Grounding Locator, в качестве принципа обнаружения которого используется бесконтактная электромагнитная индукция, обеспечивающая четкую визуальную индикацию короткого замыкания с помощью красного откидного знака. Корпус устройства обработан антивозрастными материалами, а в дисплее использованы флуоресцентные материалы, обеспечивающие четкую видимость даже в ночное время. Для клиентов, которым требуется постоянный запас или индивидуальные параметры, этот высококачественный продукт поставляется непосредственно с завода по конкурентоспособной низкой цене, что помогает командам технического обслуживания сократить время обнаружения неисправности.

Выдвижной верхний индикатор повреждения JDX Grounding Locator — это устройство определения места повреждения, разработанное Comewill для воздушных линий электропередачи. Это устройство отслеживает изменения тока в сети с помощью электромагнитной индукции. При возникновении короткого замыкания активируется механический механизм подъема, отображающий красный индикатор неисправности. В его конструкции используется процесс цельного формования в сочетании с технологией нанообработки поверхности, что придает ему свойства, препятствующие обрастанию и старению, что делает его пригодным для длительной эксплуатации на наружных воздушных линиях.

Основной принцип работы

1. Логика обнаружения неисправностей

Выдвижной верхний индикатор неисправности JDX Grounding Locator обнаруживает неисправности на основе внезапного изменения тока во время короткого замыкания. При возникновении короткого замыкания ток повреждения протекает через точку установки. Элемент обнаружения тока внутри устройства распознает внезапное изменение тока, и одновременно последующие действия защиты приводят к потере питания линии. Эти два условия вместе составляют основание для действия.

Индикатор неисправности JDX, установленный на воздушной линии, работает путем определения тока линии с помощью электромагнитной индукции. В нормальных условиях эксплуатации устройство находится в режиме ожидания с низким энергопотреблением; при прохождении тока короткого замыкания индуцированный сигнал превышает заданный порог, запуская приводной механизм.

2. Метод определения места повреждения

При реальных проверках вдоль линии через определенные промежутки времени устанавливаются несколько индикаторов JDX. При возникновении неисправности все индикаторы со стороны источника питания до точки неисправности становятся красными, а индикаторы за точкой неисправности остаются белыми. Инспекторам необходимо лишь наблюдать за состоянием индикаторов по маршруту следования; участок между последним красным индикатором и первым белым индикатором является местом неисправности. Этот метод снижает рабочую нагрузку традиционных полнолинейных проверок до проверок локальных участков, что значительно повышает эффективность обнаружения неисправностей.

3. Механизм сброса

После устранения неисправности и восстановления питания оборудование автоматически перезагружается через заданное время. Выдвижной верхний индикатор повреждения заземления JDX предлагает выбираемое время сброса: 6, 12, 24 и 36 часов для адаптации к эксплуатационным потребностям различных линий, что устраняет необходимость ручного сброса персоналом, поднимающимся на опору.

Структура продукта и характеристики материала

1. Материал корпуса

Выдвижной верхний индикатор неисправности JDX Grounding Locator отлит в виде одной детали с использованием высокопрочных аэрокосмических материалов и нанотехнологий. Оболочка обладает следующими характеристиками:

Высокая прозрачность: облегчает наблюдение за внутренним состоянием переворачивания.

Устойчивость к пятнам: грязь плохо прилипает к поверхности.

Устойчивость к старению: не становится хрупкой при длительном воздействии солнечных лучей на открытом воздухе.

Не требует обслуживания: не требует дополнительного обслуживания в течение всего расчетного срока службы.

2. Состав основных компонентов

3. Метод отображения

В выдвижном верхнем индикаторе неисправности JDX Grounding Locator используется механический откидной дисплей. При нормальной работе он белый, а при поднятии становится красным, указывая на неисправность. Красная сторона покрыта флуоресцентным материалом, что делает ее хорошо заметной при естественном дневном свете и узнаваемой ночью или в условиях низкой освещенности. Как производитель, Comewill отдает приоритет устойчивости к погодным условиям при выборе материалов для дисплеев, гарантируя, что вращающиеся компоненты не выцветут и не деформируются под длительным воздействием ультрафиолета.

Сценарии установки и методы измерения: безопасные и универсальные

Эти индикаторы довольно гибки в плане того, куда они могут пойти. Мы устанавливаем их на воздушные линии (те, что на опорах), воздушные кабели, подземные кабели (те, что проложены под городами) и даже на шины внутри шкафов распределительных устройств. По сути, в любой точке распределительной системы может возникнуть короткое замыкание.
Поскольку они используются в самых разных местах, их методы измерения разработаны так, чтобы быть безопасными — прямой контакт с частями, находящимися под напряжением, исключен. Для обнаружения напряжения они определяют пространственный градиент потенциала электрического поля вокруг линии. Для обнаружения тока они используют электромагнитную индукцию — примерно так же, как работает трансформатор. Эта бесконтактная конструкция меняет правила игры: она защищает устройство (и нас) от высокого напряжения и упрощает установку. Чтобы их установить, нам не нужно перерезать линию или отключать питание — просто зажмите их и вперед.

ПРИНЦИП РАБОТЫ

Принцип обнаружения короткого замыкания:
Исходя из особенностей явлений короткого замыкания, в качестве критерия действия используется внезапное изменение тока во время короткого замыкания, сопровождающееся сбоем питания защитного устройства. Метод интерпретации диаграммы индикации неисправности следующий: когда индикаторные лампы 2, 5 и 8 фазы A линии 2 не горят индикаторной лампой фазы B, все индикаторные лампы 3, 6 и 9 фазы C становятся красными, а индикаторные лампы 11 и 12 остаются белыми, можно определить, что в этой точке отходящей линии произошло короткое замыкание.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
