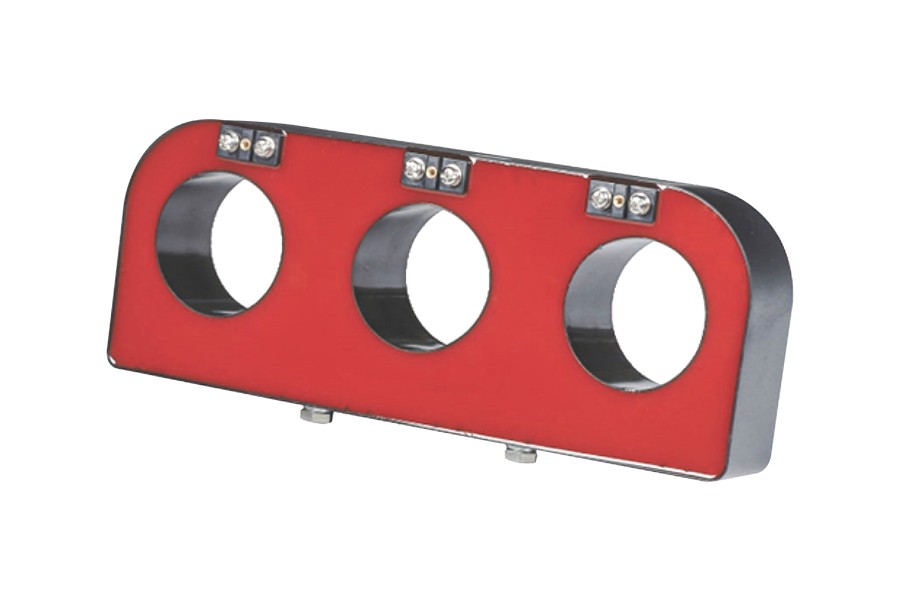

The Надувной трансформатор токапредставляет собой устройство измерения и защиты тока, предназначенное для систем распределительных устройств с элегазовой изоляцией, таких как C-GIS. Он измеряет первичный ток и выдает точные сигналы для измерения и релейной защиты в компактных распределительных шкафах.Приходите, профессиональный поставщик, предоставляет качественные надувные трансформаторы тока в шкафу, которые есть в наличии.
Надувной трансформатор тока устанавливается внутри элегазовых шкафов распределительного устройства, где изоляционной средой может быть элегазовый фторид (SF₆) или сухой воздух. Он преобразует высокий первичный ток в стандартизированный вторичный ток, обычно 5 А или 1 А, который можно безопасно использовать счетчиками, реле и устройствами защиты.
Поскольку трансформатор предназначен для распределительных устройств C-GIS, его обычно монтируют вокруг входного или выходного провода кабеля. Компактный размер позволяет разместить его внутри герметичных отсеков распределительного устройства, сохраняя при этом стабильные характеристики изоляции.
Приходите — профессиональная фабрика, производящаяНадувной трансформатор токаОсновное внимание в оборудовании уделяется структурной надежности и совместимости установки.
1. Структура литья из эпоксидной смолы
Железный сердечник и вторичные обмотки герметизированы эпоксидной смолой, образуя герметичный и огнестойкий корпус.
2. Компактная конструкция установки.
Небольшие размеры и малый вес позволяют осуществлять установку непосредственно на кабельные цепи или шины внутри надувных шкафов.
3. Герметичный первичный проводник
Первичный проводник обычно заключен в корпус из нержавеющей стали или изолированный корпус для сохранения целостности изоляции.
4. Конструкция с естественным охлаждением
Встроенная изоляция и отвод тепла позволяют трансформатору работать без дополнительного охлаждающего оборудования.
Номинальный первичный ток
Общие диапазоны включают от 20 А до 600 А, в зависимости от требований распределительной сети.
Номинальный вторичный ток
Стандартные выходы — 5 А или 1 А для измерительного и защитного оборудования.
Класс точности
Типичные комбинации включают 0,5/10P, поддерживающие функции измерения и релейной защиты.
Номинальная частота
Большинство устройств работают на частоте 50 Гц или 60 Гц.
Уровень изоляции
Типичные уровни изоляции составляют 12/42/75 кВ и подходят для распределительных устройств среднего напряжения.
Экологическая адаптивность
Трансформатор тока в надувном шкафу предназначен для работы в закрытых распределительных устройствах, которые могут работать в сложных условиях.
Температурный диапазон
Типичный диапазон рабочих температур составляет от −5°C до +45°C.
Устойчивость к загрязнению
Герметичная изоляция снижает влияние пыли, влажности и загрязнений.
Высотная работа
Многие конструкции поддерживают установку на высоте до 3000 метров над уровнем моря.
Совместимость с газовой изоляцией
В некоторых новых конструкциях в качестве изоляционной среды вместо SF₆ используется сухой воздух, чтобы снизить воздействие на окружающую среду.
Надежный китайский поставщик оборудования для надувных трансформаторов тока поставляет продукцию, используемую во многих секторах распределения электроэнергии.
Общие приложения включают в себя:
Системы городского железнодорожного транспорта
Промышленные распределительные сети
Металлургические и нефтехимические заводы
Подстанции среднего напряжения
Высотная электросетевая инфраструктура
