Вакуумные выключатели (VCB)стали золотым стандартом защиты среднего напряжения, обеспечивая быстрое гашение дуги, нулевой уровень выбросов парниковых газов и минимальное техническое обслуживание. Это подробное руководство отвечает на важные вопросы: Как работают VCB? Каковы их основные компоненты? Чем они отличаются от вакуумных контакторов? И почему они являются предпочтительной технологией для коммунальных предприятий, промышленности и возобновляемых источников энергии? С информацией от ведущего производителяПриходите, эта статья дает инженерам и покупателям знания, необходимые для выбора подходящего VCB для их применения.
Эффективность вакуумного выключателя заключается в использовании высокого вакуума — одного из лучших известных электрических изоляторов — для гашения дуги. Когда контакты VCB разъединяются, образующаяся дуга быстро гаснет, поскольку в ней почти нет молекул газа, поддерживающих плазму. Это приводит к тому, что время прерывания сигнала переменного тока составляет менее половины цикла, что минимизирует энергию неисправности и защищает оборудование, расположенное ниже по цепи. Кроме того, VCB экологически превосходят элегазовые выключатели, поскольку они не выделяют парниковых газов, что делает их ключевой технологией для устойчивых энергетических сетей.
ОперацияВКБможно разбить на серию быстрых и точных шагов:
Весь этот процесс происходит за микросекунды, что делает VCB исключительно быстрыми и надежными для переключения как нагрузки, так и тока повреждения.
Качественный VCB представляет собой сборку из нескольких важнейших компонентов:
Хотя в обоих случаях используются вакуумные прерыватели, VCB и вакуумные контакторы служат разным целям. В таблице ниже поясняются ключевые различия.
| Особенность | Вакуумный автоматический выключатель (VCB) | Вакуумный контактор |
|---|---|---|
| Основная роль | Защита от токов повреждения (коротких замыканий) и нечастых переключений. | Частое рабочее переключение нагрузок, таких как двигатели и нагреватели. |
| Диапазон напряжения | от 3 кВ до 36 кВ (до 40,5 кВ для специализированных моделей). | До 15 кВ, обычно от 200 до 630 А. |
| Типичные нагрузки | Трансформаторы, генераторы, конденсаторы, большие двигатели, распределительные фидеры. | Двигатели, освещение, отопительные цепи и часто переключаемое оборудование. |
| Частота переключения | Нечасто (защита и изоляция). | Очень часто (тысячи операций). |
| Рейтинг короткого замыкания | Высокий (типовой ток от 20 до 50 кА). | Нижний (до 10 кА). |
Вакуумные автоматические выключатели обладают рядом убедительных преимуществ, которые делают их предпочтительным выбором для приложений среднего напряжения:
ВКБ доступны в нескольких конфигурациях, подходящих для различных сред и эксплуатационных потребностей.

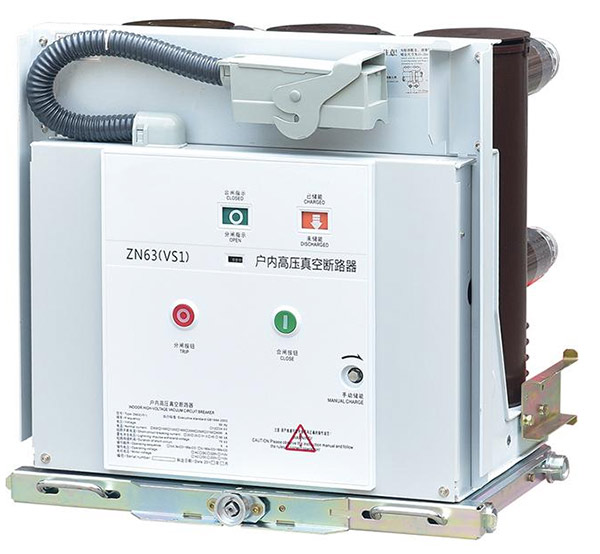

Компактные устройства, предназначенные для установки в щитах распределительных устройств на заводах, в коммерческих зданиях и внутренних подстанциях. Примеры включают широко используемые стационарные и выкатные модели VS1-12.
Устойчивые к атмосферным воздействиям модели, предназначенные для подстанций и сетей электропередачи, способные выдерживать дождь, ветер и экстремальные температуры.
ВКБ необходимы в широком спектре отраслей и инфраструктуры:
A1: Основное отличие заключается в среде для гашения дуги: в VCB используется вакуум, а в SF₆-выключателях используется газ под давлением. VCB более экологичны (отсутствуют выбросы парниковых газов), имеют более быстрое восстановление диэлектрической проницаемости и требуют меньшего обслуживания для приложений среднего напряжения.
A2: Вакуумная камера герметизирована на весь срок службы, обычно срок ее службы составляет 10–20 лет при нормальных условиях. Механический ресурс рабочего механизма часто превышает 30 000 операций.
A3: Да, но рекомендуется использовать специальные конденсаторные коммутационные блоки VCB с управляемым переключением, чтобы свести к минимуму предварительные срабатывания, пусковые токи и повторные включения, обеспечивая долговечность контактов и стабильность системы.
A4: Плановое техническое обслуживание сосредоточено на рабочем механизме, электрических соединениях и цепях управления, а не на самой вакуумной камере. Типичные задачи включают визуальный осмотр, измерение контактного сопротивления и испытания на механическую работу каждые 3–5 лет.
А5: Абсолютно. Уличные автоматические выключатели специально разработаны с корпусом, устойчивым к атмосферным воздействиям, высококачественными изоляторами и антикоррозионной обработкой, позволяющими выдерживать суровые условия окружающей среды.
Вакуумные выключатели являются явным победителем в современном распределении электроэнергии среднего напряжения, сочетая в себе превосходную производительность, экологическую ответственность и долгосрочную надежность. Поскольку отрасль продолжает постепенно отказываться от SF₆, спрос на высококачественные VCB будет расти. Выбор надежного производителя имеет решающее значение для обеспечения стабильной производительности и безопасности вашего оборудования.
