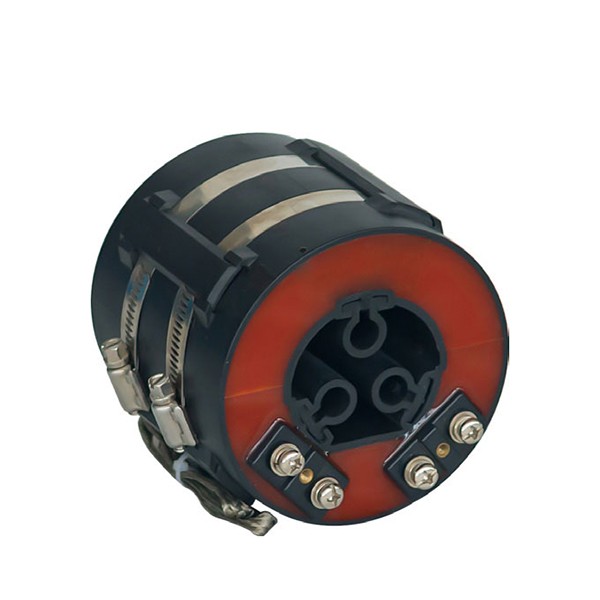

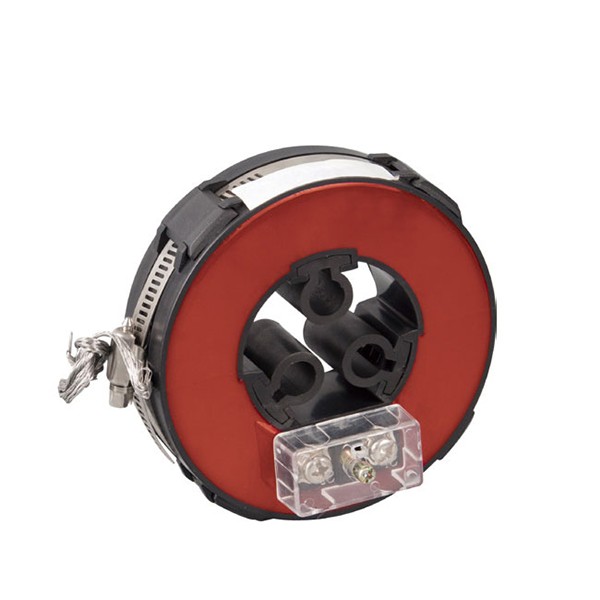

Comewill, как ведущий китайский производитель и поставщик, предлагает вам трансформатор тока ЛМЗК-10, который обладает преимуществами сердечника, включая компактный размер, съемный сердечник для легкой установки и высокоточные измерения с использованием импортной кремнистой стали. Он специально разработан для компактных распределительных устройств напряжением 10 кВ.
Этот трансформатор тока ЛМЗК-10 обладает такими основными преимуществами, как небольшой размер, легкий вес, возможность переключения и простота установки, а также широко подходит для закупок компактных полностью изолированных распределительных устройств кольцевой сети. Он особенно подходит для объединения с удаленным терминальным оборудованием, таким как RTU и FTU, для формирования блока отбора проб, обеспечивая комплексное решение и поддержку данных для всей системы. После приобретения и установки нет необходимости изменять исходную проводку. Его можно установить непосредственно на подключенные входящие и отходящие кабели, что делает работу простой и быстрой, что значительно снижает стоимость инженерного монтажа. В настоящее время он широко используется в сериях компактных полностью изолированных распределительных устройств кольцевых сетей, таких как SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS и т. д., а также подходит для закупок и поддержки комбинированных подстанций, кабельных распределительных коробок и другого оборудования.
Что касается материалов сердечника и процессов, в трансформаторе тока ЛМЗК-10 в качестве магнитных материалов используются высококачественные импортные листы кремнистой стали с высокой проницаемостью, которые имеют характеристики съемных железных сердечников и низкие потери в магнитной цепи. Смола отливается в вакууме внутри огнестойкой пластиковой оболочки, обладает превосходной влагостойкостью, стабильной производительностью и отсутствием необходимости в дальнейшем обслуживании, что соответствует требованиям экономической эффективности при длительном использовании. Во время установки закрепите два полукруглых кольца на кабеле с разделением фаз и закрепите их зажимами, чтобы они плавно сливались с кабелем, создавая красивый и гармоничный внешний вид. Продукт подходит для закупок кабелей напряжением 10 кВ с сечением от 35 мм² до 400 мм². Зажим изготовлен из высококачественной нержавеющей стали, прочной и надежной. Во время использования не образуется вихревой ток, что обеспечивает безопасную эксплуатацию оборудования.
Коэффициент мощности на стороне нагрузки должен соответствовать COS φ=0,8 (с характеристиками гистерезиса).
Номинальный вторичный ток может быть выбран из характеристик 5 А или 1 А для удовлетворения потребностей различных энергосистем.
Диапазон температур окружающей среды: нижний предел составляет -5 ℃, верхний предел — 40 ℃, а среднедневная температура не должна превышать 30 ℃.
Номинальная рабочая частота поддерживает два распространенных стандарта: 50 Гц или 60 Гц.
Высота установки оборудования должна контролироваться на уровне 1000 метров или ниже.
Уровень загрязнения соответствует стандарту Level II и подходит для обычных промышленных сред.
Производство и проверка продукта строго соответствуют национальным стандартам GB20840.1 и GB20840.2.

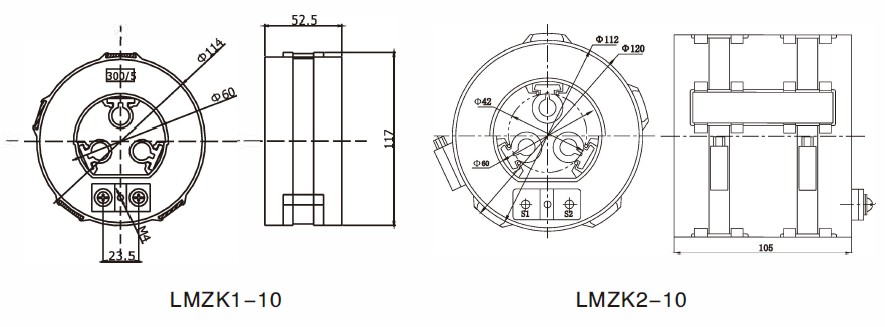

ЛМЗК1
| Тип | ЛМЗК1-10С | ЛМЗК1-10П | ЛМЗК1-10СР | |||||||
| Цель | Измерительный трансформатор тока | Защитный трансформатор тока | Трансформатор тока с двойной обмоткой | |||||||
| Соотношение | Класс точности и номинальная нагрузка (ВА) | Класс точности и номинальная нагрузка (ВА) | Класс точности и номинальная нагрузка (ВА) | |||||||
| 0.5 | 1 | 3 | 10П15 | 10П10 | 10П5 | 0.5 | 1 | 10П10 | 10П5 | |
| 50/5 |
|
|
2.5 |
|
|
|
|
|
|
|
| 75/5 |
|
|
2.5 |
|
|
1.5 |
|
|
|
|
| 100/5 |
|
2.5 |
|
|
|
2.5 |
|
|
|
|
| 150/5 |
|
2.5 |
|
|
1.5 | 3.75 |
|
|
|
|
| 200/5 | 2.5 | 5 |
|
|
2.5 | 5 |
|
|
|
|
| 300/5 | 2.5 | 5 |
|
1.5 | 2.5 | 5 |
|
2.5 |
|
1.5 |
| 400/5 | 5 | 5 |
|
1.5 | 2.5 | 5 | 2.5 |
|
|
2.5 |
| 500/5 | 5 | 5 |
|
2.5 | 3.75 | 7.5 | 2.5 |
|
|
2.5 |
| 600/5 | 5 | 5 |
|
2.5 | 5 | 10 | 2.5 |
|
|
2.5 |
ЛМЗК2
| Тип | ЛМЗК2-10С |
|
|
ЛМЗК2-10П |
|
ЛМЗК2-10СР | |||||||
| Цель |
|
Измерение тока | Защитный ток | Ток двойной обмотки | |||||||||
|
|
трансформатор |
|
трансформатор |
|
трансформатор | ||||||||
| Соотношение |
|
Класс точности и | Класс точности и | Класс точности и номинальная нагрузка | |||||||||
|
|
номинальная нагрузка (ВА) | номинальная нагрузка (ВА) | (ВА) | ||||||||||
| 0,2 0,5 1 10П15 10П10 10П5 0,5 1 10П10 10П5 | |||||||||||||
| 50/5 | 2.5 |
|
2.5 | ||||||||||
| 75/5 | 2.5 | 2.5 | 2 |
|
1.5 | ||||||||
| 100/5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 2.5 | |||||||
| 150/5 | 2.5 | 5 |
|
2.5 | 5 |
|
2.5 | 2.5 | |||||
| 200/5 | 3.75 | 7.5 |
|
3.75 | 7.5 |
|
3.75 | 2.5 | |||||
| 300/5 | 2.5 | 5 | 3.75 | 5 | 10 | 2.5 | 5 |
|
2.5 |
|
5 | ||
| 400/5 | 5 | 7.5 | 3.75 | 5 | 10 | 5 | 5 |
|
2.5 | 5 | |||
| 500/5 | 5 | 7.5 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
| 600/5 | 5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
