Вакуумный автоматический выключатель (VCB), важнейшее устройство в современном распределении электроэнергии среднего напряжения. Мы исследуем фундаментальную физику гашения дуги в вакууме, анализируем основные компоненты — от вакуумной камеры до рабочего механизма — и представляем подробное практическое сравнение с технологией SF₆. В статье также описываются ключевые области применения, критерии выбора и передовой опыт технического обслуживания, основанные на принципах отраслевого проектирования. Как профессионалКитайский производитель и поставщик, Приходитепоставляет высококачественные, настраиваемые решения VCB, сочетающие в себе надежность, долговечность и экологическую ответственность для промышленных, коммерческих и коммунальных проектов по всему миру.

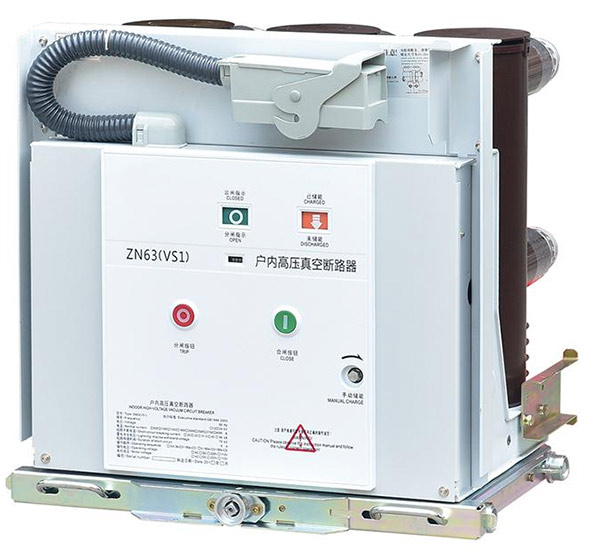

The Вакуумный автоматический выключатель (VCB)стал краеугольным камнем надежного распределения электроэнергии среднего напряжения, выступая в качестве основного защитного устройства на подстанциях, промышленных предприятиях и коммерческих объектах. В отличие от старых технологий, в которых используется масло, воздух или газ SF₆, VCB использует среду высокого вакуума для гашения дуги, которая образуется при размыкании контактов во время неисправности. Этот метод предлагает явные преимущества в скорости переключения, эксплуатационной надежности и экологической безопасности, что делает его предпочтительным выбором для приложений от 3 до 36 кВ.
Современная электрическая инфраструктура требует оборудования, которое не только работает под нагрузкой, но и требует минимального вмешательства в течение десятилетий эксплуатации. VCB решают эту задачу благодаря своим герметичным прерывателям на весь срок службы и прочной механической конструкции, которая значительно сокращает интервалы технического обслуживания по сравнению с другими типами выключателей.Приходите, как опытный китайский производитель, специализируется на производстве автоматических выключателей, которые обеспечивают стабильную работу в широком диапазоне условий эксплуатации, от тропической влажности до промышленных запыленных сред.
В этой статье предлагается оригинальный технический взгляд на технологию VCB, уделяя особое внимание инженерным принципам, управляющим ее работой, критическим компонентам, обеспечивающим ее долговечность, а также практическим факторам, которые инженеры должны учитывать при выборе и настройке этих устройств для новых или модернизированных проектов.
В основе каждого VCB лежит фундаментальный физический принцип: неспособность электрической дуги поддерживать себя в высоком вакууме. Когда контакты выключателя размыкаются в условиях неисправности, ток пытается сохранить путь через ионизированные пары металла. Однако, поскольку прерыватель откачивается до давления ниже 10⁻⁴ Па, длина свободного пробега молекул чрезвычайно велика, а доступных частиц для ионизации мало.
Образующаяся дуга почти полностью существует в виде плазмы металлических паров на контактных поверхностях. Поскольку ток естественным образом проходит через ноль в цикле переменного тока, этот пар почти мгновенно конденсируется на более холодных контактных поверхностях и окружающих дугозащитных экранах. Эта быстрая конденсация, известная каквосстановление диэлектрика— предотвращает повторное зажигание дуги, эффективно устраняя замыкание в течение полупериода. Весь процесс является чистым, бесшумным и вызывает минимальную эрозию контактов, что способствует высокой электрической стойкости VCB, часто превышающей 5000 операций при полной нагрузке.
Важно отметить, что конструкция вакуумной камеры гарантирует, что дуга остается концентрированной и рассеянной, избегая горячих точек, которые могут повредить керамическую оболочку. Использование специальной геометрии контактов, таких как контакты с осевым или радиальным магнитным полем, дополнительно контролирует движение дуги и обеспечивает равномерный износ, тем самым продлевая срок службы прерывателя. Именно этот принцип гашения дуги делает VCB исключительно подходящими для частого переключения, например, запуска двигателя или переключения конденсаторной батареи, где другие технологии деградируют быстрее.
Для приложений среднего напряжения выбор между вакуумной технологией и технологией SF₆ является обычным инженерным решением. Обе технологии являются зрелыми, но их характеристики по-разному соответствуют приоритетам проекта. В таблице ниже представлено оригинальное подробное сравнение, основанное на эксплуатационных факторах и факторах окружающей среды, без использования данных внешних поставщиков.
| Параметр | Вакуумный автоматический выключатель (VCB) | Элегазовый выключатель |
|---|---|---|
| Прерывание среды | Вакуум (диэлектрическая прочность ~10⁷ В/м) | Газ SF₆ под давлением (обычно 5–7 бар) |
| Типичный класс напряжения | 3 кВ – 36 кВ (первичное среднее напряжение) | 3 кВ – 800 кВ+ (от среднего до сверхвысокого напряжения) |
| Воздействие на окружающую среду | Нулевые выбросы; отсутствие парникового эффекта | Высокий ПГП (23 500x CO₂); требует строгого обращения и переработки |
| Контакт Эрозия и жизнь | Низкая эрозия; электрический срок службы до 30 полных неисправностей или более 5000 коммутационных операций | Умеренная эрозия; продукты разложения газа требуют обращения |
| Режим обслуживания | Минимальный; прерыватели герметизированы на всю жизнь; только смазка механизма | Периодические проверки плотности газа; мониторинг влажности и побочных продуктов |
| Рабочий механизм | Пружинный или магнитный привод – низкое энергопотребление | Пружинный, гидравлический или пневматический – часто более высокая энергия. |
| Типичные сильные стороны | Частое переключение, низкие эксплуатационные расходы, экологичность | Отлично подходит для высоковольтных, компактных установок, выдерживает высокий ток повреждения. |
Это сравнение показывает, что VCB особенно эффективны в приложениях, где критически важны экологическая ответственность, частая эксплуатация и низкие затраты в течение жизненного цикла. Для коммунальных предприятий и промышленных пользователей, которым требуется устойчивое и высокопроизводительное решение для сетей среднего напряжения, VCB представляют собой убедительный технологический выбор.Приходитепроизводит автоматические выключатели, которые используют эти присущие им преимущества, предлагая ассортимент продукции на напряжение от 12 до 40,5 кВ для внутреннего и наружного использования.
VCB представляет собой совокупность прецизионных компонентов, каждый из которых играет решающую роль в обеспечении надежной работы. Двумя наиболее важными частями являются вакуумная камера и рабочий механизм.
Вакуумный прерыватель представляет собой герметичный керамический цилиндр, содержащий неподвижные и подвижные контакты. Керамический материал (часто оксид алюминия) обеспечивает отличную диэлектрическую изоляцию и механическую прочность. Внутри металлический сильфон соединяет подвижный контакт с внешним рабочим стержнем, поддерживая вакуумное уплотнение и допуская при этом осевое перемещение. Сложная система защиты окружает контакты, конденсируя пары металла и предотвращая их отложение на керамической внутренней поверхности, сохраняя целостность изоляции на протяжении всего срока службы устройства. Материал контактов, обычно медно-хромовый сплав, выбирается из-за его устойчивости к сварке и способности поддерживать низкий ток прерывания, что важно для переключения индуктивной нагрузки.
Рабочий механизм обеспечивает движущую силу для точного и быстрого размыкания и замыкания контактов. Пружинные механизмы получили наибольшее распространение в автоматических выключателях благодаря своей надежности и независимости от внешних источников питания при срабатывании. Энергия накапливается во замыкающей пружине (с помощью ручной или моторизованной системы взвода) и высвобождается при получении сигнала отключения. Такая конструкция с накоплением энергии гарантирует, что выключатель размыкается с постоянной скоростью и усилием, независимо от управляющего напряжения. Другие варианты включают магнитные приводы, в которых используются постоянные магниты и катушка для фиксации, что обеспечивает более простую механическую конструкцию с меньшим количеством движущихся частей. VCB Comewill оснащены надежными механизмами, такими как серия CT, рассчитанными на тысячи операций с минимальной регулировкой.
VCB классифицируются по условиям установки и конкретным эксплуатационным требованиям. Двумя основными типами являются:
Ключевые области применения включают в себя:
Благодаря широкому портфолио,Приходитепоставляет VCB как для внутреннего, так и для наружного применения, предлагая настройку в соответствии с конкретными требованиями клиентов и стандартами проекта.
Выбор подходящего VCB для конкретного проекта требует тщательной оценки как параметров системы, так и условий эксплуатации. Следующие критерии составляют основу принятия обоснованного решения о закупке:
Тщательно оценив эти критерии, инженеры и группы закупок могут выбрать VCB, который не только отвечает непосредственным техническим требованиям, но также обеспечивает долгосрочную надежность и экономическую эффективность.Приходитепредоставляет подробную техническую поддержку, чтобы помочь клиентам сориентироваться в выборе, предлагая продукты, соответствующие основным международным стандартам.
Основное преимущество заключается в его способности гасить дугу практически сразу после нулевого тока в вакууме, обеспечивая быстрое восстановление диэлектрика. Это приводит к очень короткому времени горения дуги, уменьшению эрозии контактов и минимальному обслуживанию, что делает его очень надежным для систем среднего напряжения.
VCB в первую очередь предназначены для приложений среднего напряжения, охватывающих диапазон примерно от 3 до 36 кВ. Это делает их стандартным выбором для распределительных сетей и промышленных энергосистем.
VCB имеют значительное экологическое преимущество, поскольку в качестве прерывающей среды они используют вакуум, который не оказывает парникового эффекта. Напротив, газ SF₆ имеет очень высокий потенциал глобального потепления (ПГП) и требует осторожного обращения и процедур переработки по окончании срока службы.
Двумя наиболее важными компонентами являются вакуумный прерыватель (герметичные контакты) и приводной механизм. Материал контактов и экранирования прерывателя определяют электрический срок службы, а конструкция механизма и качество материала определяют механическую долговечность.
Да, VCB исключительно хорошо подходят для частого переключения, например, запуска двигателя, переключения батарей конденсаторов и управления дуговой печью. Их прочная конструкция и низкая эрозия контактов обеспечивают большое количество безопасных операций.
VCB требуют минимального обслуживания. Основные задачи включают периодическую проверку рабочего механизма на наличие надлежащей смазки, проверку механических индикаторов и визуальный осмотр прерывателя на наличие признаков повреждений. Сами прерыватели герметизированы на весь срок службы и не требуют заправки газом или замены контактов при нормальных условиях эксплуатации.
