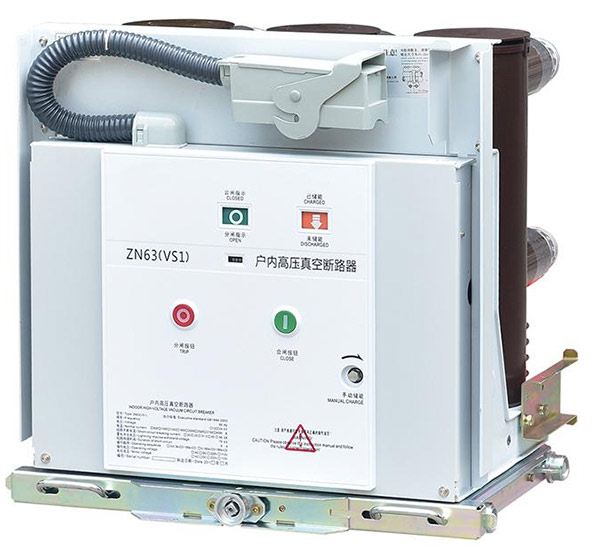

Вакуумный выключательЭта технология стала важным коммутационным решением для распределения электроэнергии среднего напряжения, поскольку она сочетает в себе прерывание вакуумной дуги с компактной механической конструкцией и контролируемой электрической работой. Когда контакты размыкаются внутри герметичного вакуумного прерывателя, дуга прерывается посредством процесса, принципиально отличающегося от прерывания воздушной, масляной или газовой цепи. Эта архитектура может обеспечить быстрое устранение неисправностей, сокращение регулярного обслуживания камеры прерывания, компактную конструкцию распределительного устройства и многократное переключение при определенных условиях эксплуатации. Однако эффективность выключателя нельзя оценить только по его прерывающей среде. Номинальное напряжение, номинальный ток, устойчивость к короткому замыканию, уровень изоляции, контактная система, рабочий механизм, реле защиты, управляющее напряжение, условия установки, механическая стойкость и применимые требования к испытаниям — все это влияет на конечную систему. Понимание этих взаимосвязей необходимо инженерам, производителям распределительных устройств, коммунальным предприятиям, промышленным предприятиям, проектам возобновляемой энергетики и другим пользователям среднего напряжения.
Оглавление
Щелкните любую тему, чтобы перейти непосредственно к разделу.
- 1. Почему коммутация среднего напряжения нуждается в специализированной защите?
- 2. Как работает прерывание вакуумной дуги?
- 3. Каковы основные компоненты выключателя?
- 4. Как номинальное напряжение и ток влияют на выбор?
- 5. Почему важны способность к короткому замыканию и скорость прерывания?
- 6. Как рабочий механизм влияет на производительность?
- 7. В чем разница между внутренним и наружным дизайном?
- 8. Чем вакуумные выключатели отличаются от других технологий прерывания?
- 9. Как выключатель работает с защитными реле и датчиками?
- 10. Какие приложения используют эту технологию переключения?
- 11. Каких распространенных ошибок при выборе и установке следует избегать?
- 12. Как следует оценивать тестирование и стандарты?
- 13. Что должна включать в себя профессиональная техническая спецификация?
- 14. Часто задаваемые вопросы
Почему коммутация среднего напряжения нуждается в специализированной защите?
Электрические системы среднего напряжения работают при таких уровнях напряжения, которые требуют тщательно скоординированного коммутационного и защитного оборудования. Коммутационное устройство должно не только проводить нормальный ток нагрузки, но и правильно реагировать при возникновении неисправности в сети.
Электрические распределительные сети обычно соединяют трансформаторы, двигатели, генераторы, промышленные фидеры, инженерные сети, источники возобновляемой энергии и другие нагрузки. В нормальных условиях ток течет непрерывно по проводникам и коммутационному оборудованию. Однако во время короткого замыкания ток может резко возрасти и вызвать значительную тепловую и электродинамическую нагрузку.
Автоматический выключатель обеспечивает контролируемый метод прерывания этого тока. Его работа должна быть скоординирована с реле защиты, трансформаторами тока, трансформаторами напряжения, цепями управления и общей философией защиты электрической сети.
Средство прерывания особенно важно. Исторически в автоматических выключателях использовалось несколько методов управления дугой, образующейся при размыкании контактов. Воздух, масло и различные газы использовались в оборудовании разных поколений. Вакуумная технология предлагает другой подход, при котором основной процесс прерывания дуги происходит внутри герметичного вакуумного прерывателя.
Выключатель может подключать или отключать определенную электрическую цепь в номинальных условиях эксплуатации.
Когда система защиты обнаруживает неисправность, автоматический выключатель может размыкаться и прерывать ток в пределах заданной отключающей способности.
При интеграции в соответствующую архитектуру распределительного устройства выключатель может участвовать в определенных процедурах изоляции и технического обслуживания.
Работа выключателя осуществляется с помощью датчиков и защитных устройств для изоляции неисправностей при сохранении запланированной структуры распределения.
Поэтому функцию выключателя следует рассматривать на уровне системы. Высокий номинал прерывания не может компенсировать неправильную настройку защиты. Хорошо спроектированный автоматический выключатель не может компенсировать неправильное оконцевание кабеля. Сложный контроллер не может исправить механический механизм, который не обслуживается должным образом.
Хорошая разработка распределительных устройств соединяет эти элементы. Выключатель, шина, фидер, реле защиты, измерительные трансформаторы, питание управления, блокировки и корпус должны быть рассчитаны на одну и ту же электрическую систему.
Чем прерывание при неисправности отличается от обычного переключения
Размыкание цепи при нормальных условиях нагрузки и устранение короткого замыкания не являются эквивалентными операциями. Во время неисправности ток может быть намного больше, а электрическая энергия, связанная с неисправностью, значительна.
Поэтому выключатель должен быть способен отключать ток при том напряжении и условиях системы, для которых он был разработан. Процесс прерывания также должен происходить достаточно быстро, чтобы защитить подключенное оборудование и обеспечить требуемую координацию защиты.
Это делает прерывающую технологию фундаментальным инженерным решением, а не косметической функцией продукта.
Как работает прерывание вакуумной дуги?
Определяющей характеристикой вакуумного прерывания является использование герметичного вакуумного прерывателя в качестве дугогасительной камеры. Прерыватель содержит неподвижные и подвижные электрические контакты, заключенные в контролируемую вакуумную среду.
Когда контакты замкнуты, ток течет через контактные поверхности. Когда приводной механизм дает команду на размыкание выключателя, подвижный контакт отделяется от неподвижного контакта. При разделении контактных поверхностей между ними может образоваться электрическая дуга.
В отличие от дуги в воздухе, вакуумный прерыватель не обеспечивает достаточной газообразной среды для поддержания обычного ионизированного пути. Таким образом, процесс прерывания в значительной степени определяется парами металла, образующимися из контактного материала во время разделения.
Разделение контактов
Движение открывания должно точно контролироваться. Скорость контакта, перемещение контакта, контактное давление и механическое взаимодействие между подвижным контактом и рабочим механизмом — все это влияет на производительность.
Контакты нуждаются в достаточном перемещении, чтобы установить необходимое диэлектрическое расстояние после прерывания тока. Поэтому механический механизм должен обеспечивать стабильное перемещение при повторяющихся операциях.
Поведение паров металла
Во время дугового разряда материал контактов может образовывать пары металла. Этот пар обеспечивает временную проводящую среду, поддерживающую дугу. Когда ток приближается к своему естественному нулю в цепи переменного тока, дуга может погаснуть, и пары металла быстро конденсируются.
Затем прерыватель должен восстановить достаточную электрическую прочность между разъединенными контактами, чтобы выдержать электрическое восстанавливающееся напряжение.
Контактный материал
Материал контактов является важной частью конструкции вакуумной камеры. Он должен поддерживать ток, прерывание дуги, устойчивость к эрозии и восстановление диэлектрика.
В различных конструкциях прерывателей используются специальные сплавы и геометрия контактов для контроля распределения тока и магнитных эффектов во время прерывания.
Экранирование
Пары металла, образующиеся во время перерыва в работе, могут оседать на окружающих поверхностях. Экранирующие конструкции внутри прерывателя помогают контролировать перемещение этого материала и поддерживать необходимое распределение электрического поля.
| Стадия прерывания | Что происходит | Требование к проектированию |
|---|---|---|
| Закрытые контакты | Ток протекает через контактную систему | Низкое контактное сопротивление и надежное контактное давление |
| Открытие контакта | Контакты начинают разъединяться и может образоваться дуга | Контролируемая скорость открытия и геометрия контакта |
| Период искрения | Пары металла поддерживают электропроводность | Контролируемое поведение дуги и эрозия контактов |
| Текущий ноль | Переменный ток достигает естественной нулевой точки. | Быстрое восстановление диэлектрики |
| После перерыва | Раздельные контакты выдерживают восстанавливающееся напряжение | Стабильная изоляция между контактами |
Почему герметичный прерыватель имеет значение
Вакуумный прерыватель представляет собой герметичный компонент. Внутренняя среда создается во время производства и поддерживается на протяжении всего предполагаемого срока службы.
Это отличается от систем, которые используют большой объем жидкости или газа в качестве основной среды прерывания. Вакуумный прерыватель можно упаковать в относительно компактный узел и интегрировать в распределительное устройство несколькими способами.
Однако герметичный прерыватель не означает, что весь выключатель не требует обслуживания. Приводной механизм, внешняя изоляция, клеммы, цепи управления, подшипники, связи и интерфейсы распределительного устройства по-прежнему требуют соответствующего осмотра и обслуживания.
Поэтому прерывание вакуума следует понимать как часть архитектуры выключателя. Его эффективность зависит от конструкции контактов, конструкции прерывателя, механического перемещения, восстановления изоляции и координации с системой защиты.
Каковы основные компоненты выключателя?
Современный выключатель среднего напряжения содержит несколько функциональных узлов. Каждый из них влияет на путь тока, процесс прерывания, механическую работу, систему изоляции, интерфейс управления или структуру установки.
Вакуумный прерыватель
Вакуумный прерыватель содержит неподвижный контакт, подвижный контакт, контактный стержень, внутренние экранирующие элементы и герметичный корпус. Это часть, ответственная за прерывание тока в вакуумной среде.
Точность размеров и внутренняя конструкция имеют решающее значение, поскольку контактный зазор, выравнивание, контактное давление и геометрия диэлектрика должны оставаться в пределах заданных проектных пределов.
Рабочий механизм
Приводной механизм преобразует накопленную или подаваемую механическую энергию в контактное движение. Пружинные механизмы широко используются в устройствах среднего напряжения, в то время как в определенных конструкциях доступны электромагнитные приводные системы.
Механизм должен открывать и закрывать прерыватель с постоянным временем и ходом. Ему также необходимо поддерживать необходимое контактное усилие в закрытом положении.
Изоляционные опоры
Изоляция обеспечивает физическое отделение компонентов, находящихся под напряжением, от заземленного корпуса и окружающих конструкций. Они также помогают поддерживать необходимые зазоры и механическую устойчивость.
Терминалы и текущий путь
Первичные клеммы соединяют выключатель с входной и выходной электрической сетью. Их конструкция определяет, как выключатель взаимодействует с шинами, кабельными соединениями или другими компонентами распределительного устройства.
Система положения и индикации
Во многих распределительных устройствах механические индикаторы показывают, включен ли выключатель, включен ли он или находится в другом определенном положении. Это может быть особенно важно для выкатного оборудования.
Цепи управления и вспомогательные цепи
Вспомогательные контакты, катушки отключения, включающие катушки, моторные приводы, позиционные выключатели и другие цепи позволяют выключателю взаимодействовать с оборудованием защиты и управления.
| Компонент | Основная функция | Ключевое инженерное соображение |
|---|---|---|
| Вакуумный прерыватель | Прерывание дуги | Конструкция контактов, целостность вакуума, восстановление диэлектрика |
| Рабочий механизм | Открытие и закрытие контактов | Скорость, путешествие, сила, последовательность, выносливость |
| Изоляционные опоры | Электрическое разделение и структурная поддержка | Диэлектрические характеристики и механическая прочность |
| Первичные терминалы | Подключите выключатель к силовой цепи | Допустимая нагрузка по току, геометрия подключения, превышение температуры |
| Вспомогательные контакты | Обратная связь о состоянии и управлении | Надежность контактов и совместимость цепей |
| Цепи отключения и замыкания | Электрическое срабатывание | Управляющее напряжение, время, координация защиты |
Механическая синхронизация
Трехфазным выключателям необходимы контакты для скоординированной работы. Механизм передает движение на отдельные полюса, так что фазы открываются и закрываются в требуемом временном соотношении.
Чрезмерное изменение времени может повлиять на производительность переключения, поэтому регулировка и проверка механизма являются важными частями контроля качества и технического обслуживания.
Почему интеграция компонентов важна
Качественный прерыватель не может компенсировать плохую центровку механизма. Прочная изоляция не может компенсировать неправильно спроектированное клеммное соединение. Точное реле не может компенсировать неадекватную проводку управления.
Таким образом, надежная работа выключателя зависит от взаимодействия всех этих компонентов.
Как номинальное напряжение и ток влияют на выбор?
Номинальное напряжение и ток определяют базовый электрический рабочий диапазон выключателя. Это одни из первых технических характеристик, которые изучают инженеры, но они являются лишь частью полной технической оценки.
Номинальное напряжение
Номинальное напряжение должно соответствовать электрической системе, в которой будет работать выключатель. Система изоляции также должна быть рассчитана на соответствующие напряжения промышленной частоты и переходного напряжения.
Выключатели среднего напряжения могут изготавливаться для разных классов напряжения. Семейства продуктов могут включать оборудование на 10 кВ, 12 кВ, 24 кВ, 36 кВ или другие определенные номиналы в зависимости от конструкции и рынка.
Фактический выбор должен соответствовать номинальному напряжению системы и применимому стандарту, а не просто выбирать следующий доступный номинал.
Номинальный ток
Номинальный ток представляет собой непрерывный ток, который выключатель может выдерживать при определенных условиях. Поэтому тепловые характеристики занимают центральное место в спецификации.
Контакты, клеммы, проводники, гибкие соединения, шинные интерфейсы и вентиляция корпуса способствуют выделению и рассеиванию тепла.
Частота
Частота сети влияет на электрическое поведение системы прерывания и связанного с ней защитного и измерительного оборудования. Изделия могут быть рассчитаны на 50 Гц, 60 Гц или другую определенную рабочую частоту.
Уровень изоляции
Координация изоляции включает в себя напряжение, превышающее номинальное рабочее напряжение. Возможно, оборудованию потребуется выдерживать выдерживаемое напряжение промышленной частоты и импульсные условия, определенные применимыми проектными требованиями.
| Параметр | Что это определяет | Почему это важно |
|---|---|---|
| Номинальное напряжение | Класс напряжения электрической системы | Определяет требования к изоляции и коммутации. |
| Номинальный ток | Возможность непрерывного тока | Определяет требования к температуре и проводникам |
| Номинальная частота | Рабочая частота энергосистемы | Обеспечивает совместимость с электрической сетью. |
| Уровень изоляции | Требования к диэлектрической стойкости | Поддерживает координацию изоляции |
| Устойчивость к короткому замыканию | Прерывание тока короткого замыкания и выдерживаемая способность | Защищает оборудование при сбоях в сети |
Соображения по поводу повышения температуры
Постоянный ток выделяет тепло в электрических контактах и проводниках. Поэтому способность к повышению температуры необходимо оценивать наряду с компоновкой корпуса.
Выключатель, установленный внутри компактного металлического корпуса, может испытывать другие температурные условия, чем тот же выключатель, установленный в более крупном вентилируемом помещении. Температура окружающей среды и высота установки также могут влиять на тепловые характеристики.
Напряжение системы – это только отправная точка
Два выключателя могут иметь одинаковое номинальное напряжение, но различаться номинальным током, способностью к короткому замыканию, рабочим механизмом, конфигурацией изоляции, расположением клемм и механической прочностью.
Поэтому профессиональная спецификация не должна сводить выбор к одному числу.
Почему важны способность к короткому замыканию и скорость прерывания?
Устойчивость к короткому замыканию является одной из наиболее важных характеристик при выборе автоматического выключателя среднего напряжения. Неисправность может вызвать очень большие токи и высокие электромеханические силы за короткий период времени.
Ток короткого замыкания
Доступный ток повреждения определяется электрической сетью, включая генераторы, трансформаторы, проводники и полное сопротивление системы. Инженер по распределительным устройствам обычно определяет это посредством исследования короткого замыкания.
Выключатель должен иметь отключающую способность, соответствующую расчетным условиям неисправности.
ток отключения
Автоматический выключатель должен быть способен отключать указанный ток короткого замыкания при номинальном напряжении системы. Процесс прерывания должен поддерживать восстановление диэлектрика после гашения тока.
Кратковременная выдержка
Распределительные устройства также могут подвергаться воздействию токов повреждения, пока система защиты сбрасывает событие. Механическая и термическая конструкция должна выдерживать определенный ток в течение установленного периода времени.
Пиковая выдержка
Пиковое значение тока повреждения создает электродинамические силы на проводниках и компонентах конструкции. Механическая конструкция должна учитывать эти напряжения.
Время прерывания
Общая последовательность устранения неисправности включает несколько этапов: обнаружение неисправности, принятие решения по реле, передача сигнала отключения, перемещение рабочего механизма, размыкание контактов, прерывание дуги и восстановление сети.
Выключатель не действует независимо. Полное время отключения зависит от реле, схемы управления, катушки отключения, механического механизма, движения контактов и электрической системы.
Реле защиты должно идентифицировать неисправность и выдать команду отключения в течение расчетного времени работы.
Электрический путь между реле и выключателем должен правильно передавать команду отключения.
Механическая система должна преобразовать электрическую команду в повторяемое движение контакта.
Прерыватель должен отключить ток и восстановить необходимую электрическую прочность.
Почему прерывание медиума имеет значение
Размыкающая среда определяет, как ведет себя дуга при размыкании контактов. Вакуумная технология обеспечивает контролируемую герметичную среду и использует геометрию контакта и поведение материала для обеспечения прерывания.
Это может обеспечить компактные размеры прерывателя и относительно простую камеру прерывания по сравнению с некоторыми более старыми технологиями прерывания.
Однако окончательный рейтинг выключателя по-прежнему зависит от всей конструкции. Вакуумная технология не означает, что каждый вакуумный выключатель может отключить любой произвольный ток повреждения.
Поэтому правильный технический подход состоит в том, чтобы начать с рассчитанного уровня неисправности системы, а затем проверить номинальные отключающие способности и выдерживаемую способность выключателя в соответствии с применимым стандартом.
Как рабочий механизм влияет на производительность?
Приводной механизм определяет, насколько быстро и стабильно движутся контакты выключателя. Поскольку прерывание происходит во время точной последовательности механических событий, конструкция механизма имеет решающее значение для производительности.
Пружинные приводные механизмы
Пружинные механизмы сохраняют механическую энергию перед операцией закрытия или открытия. Электрические команды управления высвобождают накопленную энергию для перемещения контактов выключателя.
Эта архитектура широко используется в распределительных устройствах среднего напряжения, поскольку механизм может обеспечивать контролируемое движение контактов, не требуя непрерывного электропитания в течение всего механического хода.
Электромагнитные механизмы
В некоторых конструкциях выключателей используются электромагнитные управляющие системы для создания движения контактов. Эти механизмы могут обеспечивать различные эксплуатационные характеристики и могут выбираться в соответствии с конкретной архитектурой выключателя и требованиями к управлению.
Закрытие операции
Во время замыкания механизм должен сводить контакты вместе с соответствующей скоростью и усилием окончательного контакта. Стабильное поведение при закрытии помогает уменьшить механическое воздействие и обеспечивает правильную проводимость тока.
Операция открытия
Ход открытия должен быть достаточно быстрым и последовательным, чтобы обеспечить запланированный процесс прерывания. Расстояние между контактами и скорость важны, поскольку прерывателю необходимо обеспечить правильное диэлектрическое состояние после прерывания тока.
Хранение энергии
Механизмы обычно включают в себя индикатор накопления энергии или систему зарядки с приводом от двигателя. Система управления может определить, достаточно ли у механизма энергии для следующей операции.
Механическая выносливость
Повторяющиеся операции приводят к износу пружин, валов, подшипников, тяг, защелок и вспомогательных переключателей. Испытания на механическую выносливость помогают установить, может ли механизм выполнить указанное количество операций без неприемлемого износа.
| Область механизма | Требуемое поведение | Возможная проблема сбоя |
|---|---|---|
| Хранение энергии | Надежная подготовка к работе | Неполная зарядка или проблемы с двигателем |
| Открытие привода | Постоянное быстрое разделение контактов | Медленное движение, износ, механическое препятствие. |
| Закрытие привода | Контролируемое взаимодействие с контактами | Чрезмерное воздействие или неполное закрытие |
| фиксация | Безопасное положение контакта | Неправильная регулировка или износ защелки. |
| Вспомогательные переключатели | Точная обратная связь по положению | Неправильная индикация или ухудшение контакта |
Механическая синхронизация имеет значение
Для трехфазного выключателя работа трех полюсов должна оставаться в пределах указанного временного соотношения. Чрезмерные колебания между полюсами могут повлиять на поведение при переключении, и их следует контролировать во время производства и технического обслуживания.
Обслуживание механизма
Герметичный прерыватель может потребовать ограниченного обслуживания в течение предполагаемого срока службы, но механизм является внешним и механическим. Проверка связей, смазка, где указано, крепежных деталей, пружин, подшипников и вспомогательных контактов остается важной.
План технического обслуживания должен соответствовать техническим инструкциям производителя и фактической коммутационной нагрузке установки.
В чем разница между внутренним и наружным дизайном?
Выключатели внутреннего и наружного применения могут использовать один и тот же основной принцип прерывания, предъявляя при этом совершенно разные механические и экологические требования.
Внутренние выключатели
Внутренние выключатели обычно устанавливаются в распределительных шкафах или электрощитовых. Их окружающая среда может быть более контролируемой, что позволяет обеспечить компактную изоляцию и ограждение.
Внутренние конструкции часто представляют собой выдвижные блоки или стационарную установку внутри металлического распределительного устройства. Точное расположение зависит от архитектуры панели.
Наружные выключатели
Наружное оборудование должно выдерживать дождь, влажность, изменения температуры, солнечный свет, загрязнение, пыль, ветер и другие воздействия окружающей среды.
Поэтому изделия для наружного применения требуют подходящей герметизации корпуса, внешней изоляции, выбора материалов, защиты поверхности и механизмов, устойчивых к атмосферным воздействиям.
Композитная изоляция
В выключателях наружного применения могут использоваться композитные изоляционные материалы, такие как силиконовый каучук или компоненты на основе эпоксидной смолы, в зависимости от архитектуры продукта. При правильном проектировании эти материалы могут поддерживать изоляционные характеристики в изменяющихся условиях окружающей среды.
Монтаж на столбе
Некоторые наружные распределительные выключатели предназначены для установки на опоре. Такая конфигурация может упростить интеграцию в воздушные распределительные сети и позволить коммутационному устройству занимать относительно небольшую площадь.
Подстанции
Выключатели подстанций могут устанавливаться на сооружениях или в составе ОРУ. Необходимо согласовать их подключение к шинам, трансформаторам тока, трансформаторам напряжения, ограничителям перенапряжения и системам заземления.
| Тип установки | Типичная среда | Основной фокус дизайна |
|---|---|---|
| Закрытое распределительное устройство | Электротехнические помещения и закрытые шкафы | Компактность, интеграция отсеков, доступ для обслуживания |
| Наружное распределение | Сети под открытым небом | Устойчивость к атмосферным воздействиям и изоляционные характеристики |
| на столбе | Воздушные распределительные системы | Вес, монтажная конструкция, дистанционное управление |
| Открытая подстанция | Коммунальные и промышленные подстанции | Экологическая устойчивость, интеграция шин, координация изоляции |
Факторы окружающей среды
Температура, высота над уровнем моря, загрязнение окружающей среды, влажность, воздействие соли и ультрафиолетовое излучение могут повлиять на выбор оборудования.
Например, большая высота может повлиять на диэлектрические характеристики воздушной изоляции, а сильное загрязнение может повлиять на внешние изоляционные поверхности. Прибрежная среда может увеличить подверженность коррозии, особенно вокруг металлических конструкций и соединений.
В помещении не означает отсутствие обслуживания
Внутреннее оборудование защищено от прямых погодных условий, но пыль, конденсат, циклические изменения температуры и механический износ могут по-прежнему влиять на механизм и электрические соединения.
Поэтому защиту окружающей среды следует оценивать реалистично, а не предполагать, что внутреннее оборудование работает в идеальных условиях.
Чем вакуумные выключатели отличаются от других технологий прерывания?
Понимание различий между технологиями прерывания помогает инженерам принять обоснованное техническое решение. Каждая технология имеет свои собственные электрические, механические, экологические и эксплуатационные характеристики.
Прерывание подачи воздуха
При прерывании воздушного контура в качестве среды дуги используется воздух. Исторически воздушные системы использовались во многих классах напряжения. Их конструкция может включать дугогасительные камеры, магнитное гашение или другие методы управления дугой.
При среднем напряжении компактное вакуумное прерывание может иметь другую физическую архитектуру, поскольку процесс прерывания размещается внутри герметичной камеры.
Перебои с нефтью
В масляных выключателях изоляционное масло используется как в качестве изолирующей среды, так и в процессе гашения дуги. Старые установки все еще могут содержать такое оборудование, но современные установки среднего напряжения часто используют альтернативные технологии.
Масляные системы требуют внимания к состоянию масла, локализации, утечкам, загрязнению и связанным с ними вопросам технического обслуживания.
Прерывание элегазового газа
Газ SF6 исторически использовался в оборудовании с газовой изоляцией и газовыми выключателями из-за его электроизоляционных и дугогасительных характеристик. Однако экологические соображения стимулировали разработку и внедрение альтернативных технологий в подходящих приложениях.
Прерывание вакуума
Для прерывания вакуума используется герметичная вакуумная камера. Компактный прерыватель и отсутствие изоляционного масла внутри прерывателя являются важными характеристиками этой технологии.
| Технология | Дуга Средняя | Типичное рассмотрение |
|---|---|---|
| Воздух | Воздух | Структура контроля дуги и требования к физической изоляции |
| Масло | Изоляционное масло | Состояние масла, локализация, техническое обслуживание |
| газ SF6 | SF6 | Газовая герметизация, обращение, экологические соображения |
| Вакуум | Вакуум с поведением дуги из паров металлов | Конструкция прерывателя, материал контактов, характеристики механизма |
Почему вакуумная технология широко используется в системах среднего напряжения
Вакуумное прерывание может обеспечить компактный прерыватель, быстрое гашение дуги и герметичную среду прерывания. Эти характеристики хорошо подходят для закрытых распределительных устройств среднего напряжения и многих наружных распределительных устройств.
Технология также совместима с современными выключателями и цифровыми системами защиты.
Выбор технологии должен оставаться специфичным для конкретного применения.
Технически неразумно заявлять, что одна среда прерывания является универсально превосходящей. Правильный подход — сравнить требования к электрической сети, доступному пространству для установки, условиям окружающей среды, рабочему режиму, архитектуре защиты, применимым стандартам и стратегии технического обслуживания.
Подходящей технологией является та, которая удовлетворяет полному набору требований.
Как выключатель работает с защитными реле и датчиками?
Автоматический выключатель редко работает в одиночку. Его действия по отключению и включению обычно координируются с системой защиты, которая измеряет электрические условия и определяет, когда требуется переключение.
Трансформаторы тока
Трансформаторы тока предоставляют масштабированную информацию о токе для защитных реле и счетчиков. Их соотношения и точностные характеристики должны соответствовать схеме защиты.
Трансформатор тока и автоматический выключатель являются частью одной и той же цепи устранения неисправностей. Если конфигурация или проводка трансформатора тока неверны, реле может не получить ожидаемый сигнал.
Трансформаторы напряжения
Трансформаторы напряжения могут предоставлять информацию о напряжении для защиты, измерения, синхронизации и управления. В зависимости от функции защиты реле может использовать напряжение вместе с током для определения электрического состояния сети.
Реле защиты
Реле защиты непрерывно оценивают электрические измерения. В зависимости от применения функции могут включать сверхток, замыкание на землю, пониженное напряжение, повышенное напряжение, направленную защиту, защиту двигателя, защиту трансформатора или другие специализированные функции.
Схема отключения
Когда реле определяет, что выключатель должен разомкнуться, оно отправляет команду отключения через цепь управления. Катушка отключения приводит в действие механизм, который затем размыкает контакты.
Закрытие контроля
Закрытие также контролируется. Система может включать в себя местное и дистанционное управление закрытием, электрические блокировки, функции синхронизации и разрешительные сигналы.
| Системный элемент | Функция | Отношения с Разрушителем |
|---|---|---|
| Трансформатор тока | Измеряет ток | Обеспечивает защиту и измерительный вход |
| Трансформатор напряжения | Измеряет напряжение | Предоставляет информацию о напряжении для защиты и управления. |
| Реле защиты | Оценивает электрические условия | Выдает команды отключения или разрешения |
| Катушка отключения | Преобразует электрическую команду в механическое действие. | Инициирует размыкание выключателя |
| Система управления | Контролирует переключение и статус | Управляет локальной, удаленной и взаимосвязанной работой. |
переплетение
Блокировка является важной функцией безопасности. Механические или электрические блокировки могут предотвратить выбранные действия, когда оборудование находится в ненадлежащем состоянии.
Например, выкатному выключателю может быть запрещено перемещаться между положениями, пока он включен. В зависимости от архитектуры системы можно запретить работу заземлителя, пока первичная цепь находится под напряжением.
Удаленный мониторинг
Современные электроустановки все чаще используют цифровую связь для контроля положения выключателя, состояния отключения, состояния механизмов и других параметров.
Удаленная информация может улучшить оперативную осведомленность, но цифровой мониторинг не заменяет правильные местные процедуры безопасности. Бригадам технического обслуживания по-прежнему необходимы определенные методы изоляции, проверки, заземления и работы.
Какие приложения используют эту технологию переключения?
Технология вакуумного прерывания используется во многих приложениях среднего напряжения, поскольку ее компактная форма и герметичный прерыватель подходят для широкого спектра распределительных архитектур.
Применяется для коммутации фидеров, присоединения трансформаторов, секций шин и защиты распределительных сетей в инженерных сетях.
Используется для фидеров среднего напряжения, обслуживающих двигатели, трансформаторы, технологическое оборудование и внутренние распределительные системы.
Поддерживает системы сбора, подключения трансформаторов, защиту фидеров и контролируемое переключение в солнечных и ветровых установках.
Может применяться в распределительных сетях среднего напряжения, где оборудование должно работать в сложных промышленных условиях.
Используется в больших зданиях и кампусах, которые получают электропитание среднего напряжения и распределяют мощность через трансформаторы и фидеры.
Может поддерживать распределение электроэнергии для железных дорог, общественного транспорта, аэропортов и другой инфраструктуры, требующей контролируемого переключения среднего напряжения.
Распределение коммунальных услуг
В коммунальных сетях используются выключатели среднего напряжения для управления фидерами и секционирования распределительных цепей. Выключатель может изолировать поврежденный фидер, позволяя при этом другим частям сети оставаться под напряжением, если это позволяет топология сети и координация защиты.
Конфигурации, монтируемые на наружной опоре, могут быть полезны в воздушных распределительных системах, тогда как выключатели внутренних распределительных устройств часто интегрируются в подстанции и компактные распределительные устройства.
Промышленная дистрибуция
Промышленные предприятия могут иметь несколько двигателей среднего напряжения, трансформаторы, технологические линии и большие электрические нагрузки. Селективная защита особенно важна, поскольку ненужное отключение более крупной распределительной секции может повлиять на несколько последующих цепей.
Поэтому выключатель должен работать со схемой защиты, отражающей электрическую архитектуру предприятия.
Защита трансформатора
Выключатели среднего напряжения могут использоваться на первичной или вторичной стороне трансформаторов в зависимости от конструкции сети. Система защиты может включать в себя функции сверхтока, замыкания на землю, температуры и другие функции, специфичные для трансформатора.
Переключение двигателя
Большие двигатели могут потребовать переключения и защиты среднего напряжения. Применение двигателей сопряжено с собственными проблемами, поскольку пусковые токи могут значительно превышать нормальный рабочий ток.
Поэтому автоматический выключатель и реле защиты следует выбирать в соответствии с пусковыми характеристиками двигателя и требованиями защиты.
Системы возобновляемой энергетики
Солнечные и ветряные проекты часто содержат несколько коллекторных питателей и интерфейсов трансформаторов. Выключатели среднего напряжения могут использоваться для соединения и изоляции участков коллекторной сети и координации защиты с генерирующим оборудованием.
Критическая инфраструктура
Больницам, центрам обработки данных, аэропортам, водоочистным сооружениям и коммуникационной инфраструктуре могут потребоваться хорошо скоординированные системы распределения среднего напряжения. Выбор выключателя в таких условиях тесно связан с резервированием, селективностью защиты, процедурами технического обслуживания и непрерывностью работы.
Во всех этих приложениях выключатель является частью более крупной электрической архитектуры. Приложение определяет правильное напряжение, ток, класс неисправности, схему защиты, схему управления, проектирование окружающей среды и стратегию обслуживания.
Каких распространенных ошибок при выборе и установке следует избегать?
Многие проблемы с выключателями могут быть связаны с неполными спецификациями или предположениями об установке. Наиболее серьезные ошибки возникают, когда инженеры рассматривают выключатель как изолированный компонент, а не как часть полной системы защиты и распределения.
- Выбор только по напряжению:Номинальный ток, отказоустойчивость, изоляция, рабочий механизм и окружающая среда также должны совпадать.
- Игнорирование расчетов короткого замыкания:Доступный ток повреждения должен быть установлен до окончательного определения номинала выключателя.
- Игнорирование координации защиты:Настройки реле и характеристики выключателя должны поддерживать желаемую селективность.
- Недооценка кабельного пространства:Концевые заделки кабеля и радиусы изгиба могут повлиять на практическую компоновку распределительного устройства.
- Без учета управляющего напряжения:Цепи отключения и включения требуют соответствующей вспомогательной мощности.
- Игнорирование блокировок:Последовательность операций следует проверять на соответствие всей архитектуре распределительного устройства.
- Пропуск планирования технического обслуживания:Механизм, клеммы, цепи управления и окружающее распределительное устройство все еще требуют проверки.
- Использование неполной документации:Чертежи, схемы подключения, данные паспортной таблички и протоколы испытаний должны описывать одну и ту же конфигурацию.
Проблема «высший рейтинг всегда лучше»
Более высокий рейтинг не является автоматически правильным инженерным выбором. Выключатель по-прежнему должен соответствовать физическому распределительному устройству, расположению кабелей, системе защиты, управляющему напряжению и среде установки.
Выбор должен основываться на расчетных требованиях и применимых расчетных запасах.
Проблема «вакуум означает необслуживаемость»
Вакуумный прерыватель герметичен, но прерыватель содержит механические и электрические компоненты, которые могут изнашиваться. Пружины, подшипники, тяги, вспомогательные переключатели, цепи отключения, клеммы и разъемы управления — все это остается важными точками обслуживания.
Проблема «везде один и тот же выключатель»
Чистое промышленное помещение и прибрежная наружная подстанция представляют собой совершенно разные условия. Не следует автоматически считать, что одна и та же физическая конструкция подходит обоим.
Проблема «установки позже»
При проектировании распределительного устройства необходимо учитывать монтаж выключателя, заделку кабеля, проводку управления, блокировки и размеры корпуса. Дооснащение этих деталей после изготовления может оказаться затруднительным.
Проблема «однажды документировать»
Изменения, внесенные в ходе проекта, должны быть последовательно отражены в однолинейной схеме, чертежах панелей, схемах электропроводки, настройках защиты, спецификациях и пуско-наладочных документах.
Как следует оценивать тестирование и стандарты?
Автоматические выключатели среднего напряжения являются электрическими устройствами, критичными для безопасности, поэтому испытания играют центральную роль в подтверждении их работоспособности.
МЭК 62271 — это важное семейство стандартов, охватывающее высоковольтное распределительное и управляющее оборудование. Различные детали относятся к различным типам оборудования и требованиям к испытаниям.
Плановое тестирование
Плановые испытания производятся на изготовленном оборудовании для подтверждения соответствия каждой производственной единицы применимым проектным требованиям.
Точная программа испытаний зависит от конструкции выключателя, но может включать в себя электрические, механические проверки, проверки управления и изоляции.
Типовое тестирование
Типовые испытания подтверждают работоспособность конкретной конструкции в заданных условиях испытаний. Они могут учитывать повышение температуры, диэлектрические характеристики, прерывание при коротком замыкании, механическую долговечность, поведение внутренней дуги и другие характеристики, где это применимо.
Диэлектрические испытания
Диэлектрические испытания позволяют оценить, может ли система изоляции выдержать указанное напряжение. В зависимости от применимых требований это может включать испытания на устойчивость к промышленной частоте и импульсные испытания.
Механические испытания на выносливость
Испытания на механическую долговечность позволяют оценить, может ли приводной механизм выполнить необходимое количество операций переключения без неприемлемого износа.
Испытание на короткое замыкание
Испытания типа короткого замыкания позволяют оценить способность выключателя прерывать определенные условия тока повреждения. Это одна из наиболее значительных демонстраций полной системы прерывания.
Тестирование на повышение температуры
Испытание на повышение температуры проверяет тепловое поведение токопроводящих компонентов при определенных условиях тока. Контактное сопротивление, геометрия проводника, клеммы и конструкция корпуса – все это влияет на результат.
| Категория теста | Основная цель | Типичные доказательства |
|---|---|---|
| Плановый тест | Проверка каждой изготовленной единицы | Протоколы планового осмотра и испытаний |
| Типовое испытание | Проверка конструкции в определенных условиях | Протокол или сертификат типовых испытаний |
| Диэлектрический тест | Проверьте устойчивость изоляции | Протокол электрических испытаний |
| Механическая выносливость | Проверить надежность механизма переключения. | Документация по испытаниям на выносливость |
| Испытание на короткое замыкание | Проверьте возможность прерывания неисправности | Применимая документация по типовым испытаниям |
| Повышение температуры | Оценка теплового поведения при постоянном токе | Протокол испытаний на тепловые характеристики |
Объем тестирования имеет значение
Сертификат испытаний следует рассматривать в контексте. Испытываемое напряжение, ток, конструкция выключателя, механизм, система изоляции и аксессуары должны соответствовать поставляемой конфигурации.
Сертификат, связанный с одной конфигурацией продукта, не должен автоматически распространяться на все варианты семейства продуктов.
Заводская проверка
Программы качества могут также включать в себя проверку размеров, проверку целостности вакуума, измерение контактного сопротивления, проверку механического времени, проверку цепи управления и визуальный осмотр.
Сдача объекта в эксплуатацию
После установки выключатель и распределительное устройство необходимо ввести в эксплуатацию в соответствии с проектными процедурами. Это может включать в себя испытание изоляции, измерение сопротивления контактов, проверку механической работы, проверку реле защиты, проверку цепи управления, проверку блокировки и функциональное тестирование.
Что должна включать в себя профессиональная техническая спецификация?
Профессиональная спецификация должна предоставить инженерам и группам закупок достаточно информации для выбора правильного выключателя до того, как оборудование достигнет производства или установки.
| Область спецификации | Информация для определения | Почему это важно |
|---|---|---|
| Номинальное напряжение | Напряжение системы и номинал оборудования | Определяет требования к электротехнике и изоляции. |
| Номинальный ток | Возможность непрерывного тока | Определяет требования к температуре и проводникам |
| Частота | 50 Гц, 60 Гц или указанная системная частота | Обеспечивает совместимость с электрической сетью. |
| Отключающая способность | Требуемая устойчивость к короткому замыканию | Определяет пригодность для уровня неисправности |
| Выдерживать возможности | Требования к кратковременной и пиковой стойкости | Поддерживает характеристики структурных и термических повреждений |
| Изоляция | Уровень изоляции и конструкция | Обеспечивает диэлектрическую пригодность |
| Рабочий механизм | Пружинный, электромагнитный или определенный вариант | Определяет управление и механическое поведение |
| Управляющее напряжение | Напряжение отключения, включения, двигателя и вспомогательной цепи | Обеспечивает совместимость с системой управления. |
| Схема монтажа | Стационарное, выдвижное, монтируемое на опоре или другое расположение | Обеспечивает физическую совместимость |
| Среда | В помещении, на улице, температура, высота над уровнем моря, загрязнение | Соответствует продукту условиям площадки |
Начните с однолинейной схемы
Однолинейная схема определяет место расположения выключателя в электрической сети. На нем показаны входящие и отходящие фидеры, трансформаторы, двигатели, генераторы, шины, защитные зоны и другие основные элементы.
Спецификация выключателя должна разрабатываться на основе этого электрического контекста.
Определить положение выключателя
В спецификации должно быть указано, является ли выключатель фиксированным или выкатным, а также описываться соответствующее положение и требования к взаимоблокировке.
Определение основных соединений
Геометрия соединений особенно важна для интеграции распределительного устройства. Расстояние между шинами, заделка кабеля, ориентация клемм и расположение фаз должны соответствовать конструкции панели.
Определить вспомогательные функции
Вспомогательные контакты, катушки отключения, замыкающие катушки, расцепители минимального напряжения, моторные приводы, механические индикаторы и интерфейсы дистанционного управления должны быть четко перечислены, где это применимо.
Определить требования к защите
В спецификации защиты должны быть указаны необходимые функции реле, коэффициенты трансформации трансформаторов тока, входы напряжения, где это применимо, логика отключения, блокировки и интерфейсы связи.
Определить экологические требования
В проекте должно быть определено, будет ли автоматический выключатель работать в помещении или на открытом воздухе, и предоставлена соответствующая информация о температуре, высоте, влажности, загрязнении, сейсмичности и коррозии, где это применимо.
Определить требования к тестированию
В техническом документе должны быть указаны применимые стандарты, плановые испытания, ожидания от типовых испытаний, требования к проверке и процедуры ввода в эксплуатацию.
- Определите электрическую систему:Установите напряжение, частоту, конфигурацию сети и схему заземления.
- Рассчитайте условия отказа системы:Определите доступный ток короткого замыкания в месте расположения выключателя.
- Определите постоянную нагрузку:Установите номинальный ток и ожидаемые условия эксплуатации.
- Выберите архитектуру прерывания:Подтвердите вакуумную технологию и соответствующую конфигурацию выключателя.
- Определите механизм действия:Укажите необходимое пружинное или электромагнитное устройство и последовательность действий.
- Определить защиту:Координируйте трансформаторы тока, входы напряжения, реле, цепи отключения и блокировки.
- Определите физическую установку:Подтвердите фиксированную или выдвижную конструкцию, клеммы, размеры и кабельные интерфейсы.
- Ознакомьтесь с условиями сайта:Подтвердите температуру, влажность, высоту над уровнем моря, загрязнение, коррозию и воздействие окружающей среды.
- Определите тестирование:Подтвердите применимые плановые, типовые, заводские, полевые и пусконаладочные испытания.
- Контрольная документация:Убедитесь, что все чертежи, настройки, спецификации и сертификаты описывают одну и ту же окончательную конфигурацию.
Что должны запросить покупатели перед одобрением?
- Общий вид чертежа:Подтвердите габаритные размеры, монтаж, расположение клемм и зазоры для обслуживания.
- Электрическая схема:Проверьте цепи отключения, замыкания, вспомогательные цепи, блокировки и управления.
- Данные паспортной таблички:Проверьте напряжение, ток, частоту, отключающую способность и соответствующие номинальные характеристики.
- Интерфейс защиты:Проверьте интерфейсы ТТ, ТН, реле, отключения и связи.
- Тестовая документация:Подтвердите объем протоколов регламентных и типовых испытаний, применимых к поставляемой конструкции.
- Информация по установке:Подтвердите требования к подъему, транспортировке, подключению, вводу в эксплуатацию и техническому обслуживанию.
Подробная техническая спецификация уменьшает неопределенность между группами проектирования, закупок, производства, ввода в эксплуатацию и технического обслуживания. Это также помогает предотвратить изменения на поздней стадии, вызванные отсутствием информации об интерфейсе.
Часто задаваемые вопросы
Какова основная функция вакуумного выключателя?
Он соединяет и разъединяет электрические цепи среднего напряжения и прерывает ток в определенных нормальных и аварийных условиях. Процесс прерывания происходит внутри герметичного вакуумного прерывателя.
Почему вакуум используется для прерывания электрической дуги?
Вакуум обеспечивает контролируемую диэлектрическую среду, в которой поведение дуги отличается от прерывания воздуха, масла или газа. После разъединения контактов и нулевого тока вакуумный прерыватель может быстро восстановить диэлектрическую прочность в расчетных условиях.
Что такое вакуумный прерыватель?
Вакуумный прерыватель представляет собой герметичную камеру, содержащую неподвижные и подвижные электрические контакты и внутренние экранирующие компоненты. Он выполняет фактическое прерывание тока при размыкании выключателя.
В чем разница между автоматическим выключателем и контактором?
Автоматический выключатель предназначен для прерывания токов повреждения в пределах своей номинальной мощности и выполнения функций защиты. Контактор обычно предназначен для частого переключения нагрузок в определенных условиях эксплуатации и обычно не предназначен для выполнения той же функции по устранению неисправностей, что и автоматический выключатель.
Какие уровни напряжения может обслуживать технология вакуумного прерывания?
Вакуумное прерывание широко используется в оборудовании среднего напряжения. Конкретные продукты могут быть разработаны для таких классов напряжения, как 10 кВ, 12 кВ, 24 кВ, 36 кВ, 40,5 кВ и других определенных номиналов в зависимости от конструкции производителя и применимого стандарта.
Почему важна отключающая способность при коротком замыкании?
Неисправность может привести к очень высокому току. Автоматический выключатель должен быть способен прерывать указанный ток повреждения при напряжении системы без неприемлемого отказа. Требуемый номинал должен основываться на фактическом расчете короткого замыкания в сети.
Какова роль рабочего механизма?
Рабочий механизм обеспечивает механическое движение, необходимое для размыкания и замыкания контактов. Он контролирует ход контакта, скорость, усилие и время и, следовательно, оказывает непосредственное влияние на прерывание и замыкание.
Часто ли используются пружинные механизмы?
Да. Пружинные механизмы широко используются в выключателях среднего напряжения. Они накапливают механическую энергию и высвобождают ее для выполнения операции открытия или закрытия по команде.
Можно ли использовать электромагнитные механизмы?
Да. В некоторых конструкциях выключателей используются электромагнитные приводные механизмы. Выбор зависит от архитектуры выключателя, требований к управлению, последовательности операций и спецификации проекта.
Являются ли вакуумные выключатели необслуживаемыми?
Нет. Вакуумный прерыватель герметичен, что ограничивает техническое обслуживание внутри прерывательной камеры, но полный выключатель по-прежнему содержит механические механизмы, клеммы, вспомогательные контакты, цепи управления, изоляционные конструкции и другие компоненты, которые требуют соответствующего осмотра и обслуживания.
Какое обслуживание требует приводной механизм?
Техническое обслуживание может включать проверку механических связей, пружин, подшипников, защелок, креплений, вспомогательных переключателей, проводки управления и точек смазки, если указано. Точная процедура должна соответствовать документации по техническому обслуживанию производителя и рабочему режиму оборудования.
В чем разница между вакуумными выключателями для внутреннего и наружного применения?
Изделия для внутреннего использования обычно устанавливаются в защищенные распределительные устройства или электрощитовые помещения, тогда как изделия для наружного применения рассчитаны на то, чтобы противостоять дождю, изменениям температуры, солнечному свету, загрязнению и другим условиям окружающей среды. Принцип электрического прерывания может быть схожим, но требования к корпусу и изоляции различаются.
Что такое выкатной выключатель?
Выкатной выключатель может перемещаться между определенными механическими положениями в распределительном устройстве, такими как включенное, испытательное и изолированное положения, в зависимости от конструкции оборудования. Такое расположение может поддерживать процедуры технического обслуживания и тестирования, сохраняя при этом определенные функции блокировки.
Как выключатель работает с реле защиты?
Реле получает электрические измерения от трансформаторов тока и, где применимо, трансформаторов напряжения. Когда реле обнаруживает определенное ненормальное состояние, оно отправляет сигнал отключения на выключатель. Затем катушка отключения приводит в действие механизм размыкания контактов.
Почему важны трансформаторы тока?
Трансформаторы тока выдают масштабированные сигналы тока для защиты и измерения. Их соотношение, точность, нагрузка и расположение соединений должны быть согласованы с реле защиты и всей электрической системой.
Почему трансформаторы напряжения иногда используются с выключателем?
Трансформаторы напряжения выдают масштабированные сигналы напряжения для измерения, защиты, синхронизации и управления. В зависимости от применения реле защиты может использовать информацию о напряжении вместе с информацией о токе, чтобы определить наличие неисправности или ненормального рабочего состояния.
Какова цель блокировки?
Блокировка помогает предотвратить определенные небезопасные рабочие последовательности. В зависимости от конструкции распределительного устройства оно может ограничивать движение выключателя, работу заземлителя или замыкание до тех пор, пока не будут выполнены необходимые условия.
Какие стандарты обычно ассоциируются с выключателями среднего напряжения?
МЭК 62271 — это важное семейство стандартов, охватывающее высоковольтное распределительное и управляющее оборудование. Соответствующая часть зависит от типа и конструкции оборудования. Также могут применяться национальные и региональные требования.
В чем разница между плановыми испытаниями и типовыми испытаниями?
Проводятся плановые испытания изготовленных изделий для проверки соответствия соответствующим производственным требованиям. Типовые испытания оценивают характеристики конструкции в заданных условиях испытаний и обычно проводятся как часть проверки конструкции.
Какую техническую информацию следует предоставить при выборе выключателя?
Важная информация включает напряжение системы, номинальный ток, частоту, уровень короткого замыкания, требования к изоляции, место установки, фиксированную или выдвижную конструкцию, управляющее напряжение, функции защиты, вспомогательные контакты, расположение клемм, условия окружающей среды, а также применимые стандарты и испытания.
Можно ли настроить выключатель для конкретного распределительного шкафа?
В зависимости от семейства продуктов требования конкретного проекта могут включать монтажные размеры, расположение клемм, управляющее напряжение, вспомогательные цепи, конфигурацию механизма, интерфейсы защиты и другие определенные технические параметры. Индивидуальные конфигурации должны контролироваться утвержденной технической документацией.
В каких отраслях промышленности обычно используется технология прерывания вакуума?
Область применения включает распределительные сети, подстанции, промышленные предприятия, горнодобывающую промышленность, объекты возобновляемой энергетики, коммерческие здания, транспортную инфраструктуру, водоочистку и другие электроустановки среднего напряжения.
Почему выключатель и распределительное устройство следует указывать вместе?
Выключатель должен соответствовать распределительному устройству механически и электрически. Интерфейсы шин, кабельные соединения, цепи управления, блокировки, системы защиты, расстояния для обслуживания и требования к окружающей среде — все это зависит от полной конфигурации панели.
Как лучший выбор выключателя может улучшить распределение электроэнергии среднего напряжения?
Коммутационное оборудование среднего напряжения является одним из ключевых интерфейсов между электрической сетью и системой защиты, отвечающей за контроль нештатных ситуаций. Выключатель должен выдерживать непрерывный ток нагрузки, работать надежно, прерывать определенные токи повреждения, выдерживать электрические и механические нагрузки и точно взаимодействовать с окружающей архитектурой управления.
Прерывание вакуума обеспечивает практическую основу для многих из этих требований. Герметичный прерыватель создает контролируемую среду для гашения дуги и может поддерживать компактную конструкцию распределительного устройства. Однако сам по себе вакуум является лишь одним из элементов целостного продукта.
Контактная система, экранирование, изоляционные опоры, приводной механизм, клеммы, цепи управления, вспомогательные контакты и корпус должны работать вместе. Механическая согласованность особенно важна, поскольку движение открытия и закрытия определяет условия, при которых прерыватель выполняет свою функцию.
Выбор электрооборудования не менее важен. Номинальное напряжение и ток являются отправной точкой, но ток короткого замыкания, уровень изоляции, частота, повышение температуры и условия окружающей среды определяют, соответствует ли конкретная конфигурация реальной сети.
Система защиты добавляет еще один уровень. Трансформаторы тока, трансформаторы напряжения, реле, катушки отключения, питание управления, интерфейсы связи и блокировки создают цепочку, посредством которой электрическая система обнаруживает неисправность и реагирует на нее.
Применение также имеет значение. Подстанции коммунальных предприятий, промышленные объекты, сети возобновляемых источников энергии, горнодобывающие предприятия, коммерческие здания, транспортная инфраструктура и критически важные объекты не обязательно имеют одинаковые электрические или экологические требования.
Тестирование и документация обеспечивают окончательную техническую основу. Плановые испытания, типовые испытания, диэлектрические оценки, испытания на механическую долговечность, испытания на короткое замыкание, оценки превышения температуры, проверки установки и процедуры ввода в эксплуатацию должны соответствовать окончательной конфигурации оборудования.
Правильно указанныйВакуумный выключательпоэтому это не просто переключающий компонент. Это часть интегрированной архитектуры защиты среднего напряжения, которая объединяет электрическое прерывание, механическое управление, считывание, управление и безопасность системы.
Нужна конфигурация выключателя среднего напряжения для вашего проекта?
Приходитеподдерживает коммутационные решения среднего напряжения для коммунальных предприятий, промышленности, возобновляемых источников энергии, коммерческих и инфраструктурных приложений, с конфигурациями, охватывающими электрические параметры, рабочие механизмы, интерфейсы защиты, способы монтажа и технические требования для конкретного проекта. Для получения подробной информации о приложении и технических обсуждений,связаться с нами.
