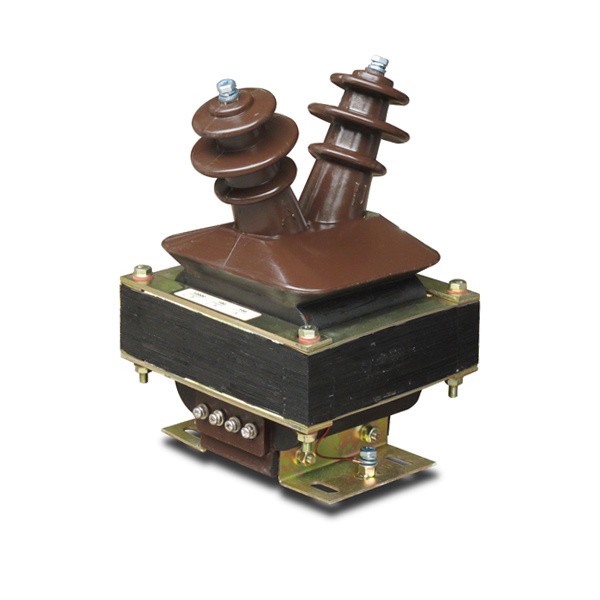

A Трансформатор напряжения— это важная технология измерительных преобразователей, используемая для снижения высокого первичного напряжения до пропорционального вторичного напряжения, подходящего для измерения, измерения, защиты и управления. В отличие от силового трансформатора, который предназначен для передачи энергии между электрическими сетями, измерительный трансформатор предназначен для подачи точного сигнала на счетчики, реле, аппаратуру контроля и системы управления. Правильный выбор зависит от напряжения первичной системы, вторичного напряжения, частоты, требований к точности, нагрузки, изоляции, расположения фаз, конфигурации обмоток, места установки, воздействия окружающей среды, а также предполагаемой функции защиты или измерения. Электромагнитные, емкостные и электронные технологии обеспечивают разные подходы к получению сигналов пропорционального напряжения. Проектирование внутренних и наружных помещений также учитывает различные условия окружающей среды. Поэтому полная техническая оценка должна учитывать электрические характеристики, изоляцию, конструкцию, аксессуары, защиту, установку и техническое обслуживание как одну скоординированную систему.
Оглавление
Щелкните любую тему, чтобы перейти непосредственно к разделу.
- 1. Почему измерение напряжения важно в энергосистемах?
- 2. Как работает измерительный трансформатор напряжения?
- 3. Каковы основные типы и конфигурации?
- 4. Как точность и нагрузка влияют на выбор?
- 5. Почему изоляция и электрическая изоляция необходимы?
- 6. Чем отличаются приложения защиты и измерения?
- 7. В чем разница между электромагнитными и емкостными конструкциями?
- 8. Как дизайн интерьера и экстерьера учитывает различные условия?
- 9. Чем отличаются однофазные и трехфазные приложения?
- 10. Как следует учитывать предохранители, вторичное заземление и безопасность?
- 11. Какие приложения используют инструментальное измерение напряжения?
- 12. Каких распространенных ошибок при выборе следует избегать?
- 13. Что должна включать в себя профессиональная техническая спецификация?
- 14. Часто задаваемые вопросы
Почему измерение напряжения важно в энергосистемах?
Электрическими сетями невозможно безопасно и точно управлять без достоверной информации о напряжении. Операторы, реле защиты, счетчики, системы автоматизации и оборудование мониторинга зависят от измерительных сигналов, которые отражают состояние первичной электрической цепи.
Непосредственное подключение обычных счетчиков или низковольтного оборудования управления к цепи среднего или высокого напряжения было бы непрактичным и потенциально опасным. Измерительные трансформаторы решают эту проблему, создавая пропорциональный вторичный сигнал, который представляет первичное напряжение, обеспечивая электрическую развязку между цепью высокого напряжения и вторичной измерительной цепью.
Такое разделение имеет ряд практических преимуществ. Измерительное оборудование может быть рассчитано на стандартизированное вторичное напряжение, а не на непосредственное воздействие на первичную систему. Реле защиты могут обрабатывать управляемый сигнал. Счетчики энергии могут выполнять свои измерительные функции. Операторы могут получать информацию об электрической сети, не подводя первичное напряжение непосредственно в щит управления.
Обеспечивает пропорциональный сигнал напряжения для счетчиков и устройств мониторинга.
Предоставляет информацию о напряжении защитным реле, которые оценивают ненормальные состояния системы.
Отделяет вторичную цепь измерения от первичной высоковольтной сети.
Обеспечивает электрический сигнал, который может поддерживать автоматизацию, логику переключения, синхронизацию и другие функции управления.
Информация о напряжении особенно важна в системах, где электрические условия постоянно изменяются. Подстанции, промышленные распределительные системы, трансформаторные фидеры, сети возобновляемых источников энергии и сложные коммунальные системы — все они требуют достоверной информации о напряжении в системе.
Измерение также способствует устранению неполадок. Если наблюдаемый вторичный сигнал неожиданно изменяется, инженеры могут выяснить, связана ли причина с первичной системой, измерительным трансформатором, проводкой, схемой защиты или другой частью измерительной цепи.
Поэтому надежная измерительная цепочка начинается с правильно выбранного измерительного трансформатора. Точность, изоляция, конфигурация подключения, вторичная нагрузка, условия окружающей среды и требования к защите — все это необходимо рассматривать вместе.
Как работает измерительный трансформатор напряжения?
Электромагнитный приборный трансформатор напряжения работает за счет электромагнитной индукции. Первичная обмотка подключается к цепи высокого напряжения, а вторичная обмотка обеспечивает пропорциональное более низкое напряжение подключенному измерительному или защитному оборудованию.
Основное соотношение определяется соотношением первичных и вторичных витков. Когда первичная обмотка находится под напряжением, в сердечнике устанавливается магнитный поток. Этот поток индуцирует напряжение во вторичной обмотке, которое пропорционально первичному напряжению в пределах расчетного рабочего диапазона трансформатора.
Первичная обмотка
Первичная обмотка подключается к высоковольтной цепи. Поэтому его система изоляции рассчитана на то, чтобы выдерживать электрические нагрузки, связанные с первичной сетью.
В зависимости от архитектуры изделия первичная обмотка может иметь различную физическую конструкцию. В некоторых конструкциях используется обычное расположение обмотки, в то время как в других обмотка интегрируется в герметизированную изоляционную структуру.
Вторичная обмотка
Вторичная обмотка передает сигнал пониженного напряжения на счетчики, реле и другое оборудование. Его выход спроектирован так, чтобы оставаться пропорциональным первичному напряжению при определенных электрических условиях.
Магнитный сердечник
Сердечник обеспечивает магнитный путь, необходимый для электромагнитной индукции. Конструкция сердечника и магнитные характеристики влияют на точность, поведение возбуждения, потери и способность трансформатора обеспечивать стабильный вторичный сигнал.
Система изоляции
Система изоляции отделяет первичную обмотку высокого напряжения от вторичной обмотки, корпуса и окружающей конструкции. В зависимости от конструкции изделия это может включать сухую изоляцию, заливку эпоксидной смолой, масляную изоляцию, газовую изоляцию или другие диэлектрические конструкции.
| Компонент | Основная функция | Ключевое соображение при проектировании |
|---|---|---|
| Первичная обмотка | Подключается к высоковольтной цепи. | Требования к первичному напряжению и изоляции |
| Вторичная обмотка | Обеспечивает уменьшенный измерительный сигнал | Вторичное напряжение, точность, нагрузка |
| Магнитный сердечник | Обеспечивает магнитный путь | Материал сердечника и характеристики возбуждения |
| Система изоляции | Обеспечивает электрическое разделение | Напряжение напряжения, окружающая среда, механическая стабильность |
| Корпус или корпус | Обеспечивает механическую защиту и защиту от окружающей среды. | Место установки и условия воздействия |
Качество вторичного сигнала
Полезный вторичный сигнал должен точно представлять первичное напряжение, пока подключенное оборудование потребляет указанную нагрузку. Если схема измерения создает чрезмерную нагрузку на вторичную обмотку, это может повлиять на соотношение напряжений и точность.
Вот почему трансформатор, проводка, клеммы, счетчики, реле и другое вторичное оборудование следует рассматривать как одну цепь.
Принцип работы может быть простым по своей концепции, но достижение стабильной точности в реальных условиях эксплуатации требует тщательного проектирования сердечника, обмоток, изоляции, соединений и механической конструкции.
Каковы основные типы и конфигурации?
Измерительные трансформаторы напряжения можно классифицировать по монтажу, расположению фаз, конфигурации обмоток, технологии изоляции и принципу работы. Эти категории помогают инженерам сузить выбор в соответствии с системными требованиями.
Внутренние конфигурации
Внутренние блоки предназначены для установки внутри распределительных устройств, подстанций, электрощитовых или других защищенных помещений. Конструкция их корпуса и изоляции может быть оптимизирована для контролируемой внутренней среды.
Литые конструкции из эпоксидной смолы широко распространены в компактных системах среднего напряжения внутри помещений, поскольку твердая изоляция может создавать герметичную конструкцию, сохраняя при этом физическую сборку относительно компактной.
Наружные конфигурации
Наружные блоки подвергаются прямому воздействию дождя, влажности, перепадов температуры, солнечного света, пыли, загрязнений и других условий окружающей среды. Поэтому их корпус и изоляция должны учитывать возможность эксплуатации на открытом воздухе.
Однофазные конфигурации
Однофазные конструкции обычно используются там, где каждая фаза измеряется отдельно или где приложение требует определенной схемы измерения фаза-земля или фаза-фаза.
Трехфазные конфигурации
Трехфазные устройства могут обеспечить скоординированное измерение напряжения в трехфазных электрических сетях. Точное подключение зависит от конфигурации нейтрали системы и функции защиты или измерения.
Двухобмоточные и трехобмоточные конфигурации.
Двухобмоточная конструкция содержит одну первичную и одну вторичную обмотку. Трехобмоточная конструкция добавляет вспомогательную вторичную обмотку, которая может поддерживать отдельную функцию защиты или заземления, в зависимости от электрической схемы.
Системы сухого типа и литой смолы
В системах сухого типа используется твердая или сухая изоляция без жидкого диэлектрика. Литая конструкция из эпоксидной смолы может полностью герметизировать выбранные компоненты, обеспечивая механическую стабильность и устойчивость к влаге и загрязнению.
Маслонаполненные конструкции
В масляных конфигурациях в качестве части диэлектрической и тепловой системы используется изоляционное масло. Эти конструкции требуют соответствующей конструкции резервуара, герметизации, управления маслом и процедур технического обслуживания.
Надувные конфигурации или конфигурации с элегазовой изоляцией.
Конструкции с элегазовой изоляцией могут использоваться там, где подходят закрытые диэлектрические системы. Их выбор должен включать рассмотрение герметизации корпуса, свойств газа, управления давлением, процедур обслуживания и требований окружающей среды.
Емкостные и электронные технологии
Не каждая система измерения напряжения использует обычный электромагнитный трансформатор. В емкостных трансформаторах напряжения используется емкостной делитель в сочетании с электромагнитной секцией, а в электронных датчиках напряжения используются методы измерения и преобразования сигналов для получения пропорционального электрического выходного сигнала.
| Классификация | Типичные варианты | Фокус выбора |
|---|---|---|
| Установка | Крытый, открытый | Воздействие окружающей среды и конструкция корпуса |
| Фаза | Однофазный, трехфазный | Конфигурация сети и схема измерений |
| Обмотка | Двухобмоточный, трехобмоточный | Измерение, защита, вспомогательные функции |
| Изоляция | Сухой, литой смолой, нефть, газ | Класс напряжения, окружающая среда, обслуживание |
| Принцип работы | Электромагнитные, емкостные, электронные | Уровень напряжения, точность, архитектура системы |
Выбор следует начинать с требований к приложению и сети, а не просто с категории продукта. Различные конфигурации могут выполнять одинаковые функции измерения, обеспечивая при этом разные характеристики установки и обслуживания.
Как точность и нагрузка влияют на выбор?
Точность является одним из наиболее важных технических вопросов, поскольку вторичный сигнал может использоваться для измерения энергии, мониторинга системы, защиты, управления или нескольких функций одновременно.
Класс точности
Класс точности описывает допустимую погрешность измерения при определенных условиях. В разных приложениях могут быть разные требования к точности.
Измерительные схемы, используемые для измерения, могут требовать более высокой точности, чем приложения, в которых трансформатор в первую очередь обеспечивает сигнал защиты. Таким образом, правильный класс зависит от того, какие задачи должен выполнять вторичный контур.
Номинальная нагрузка
Нагрузка относится к нагрузке, подключенной к вторичной обмотке. Сюда входят счетчики, релейные входы, преобразователи, проводка, клеммные колодки и другие подключенные устройства.
Если фактическая нагрузка вторичной цепи значительно отличается от условий, для которых был рассчитан трансформатор, точность и поведение выходного сигнала могут измениться.
Точность соотношения
Коэффициент трансформации должен оставаться в пределах указанного допуска. Несоответствие между предполагаемым и фактическим соотношением может повлиять как на значения измерений, так и на решения по защите.
Фазовый сдвиг
В измерительных системах, включающих расчеты мощности, фазовые соотношения имеют большое значение. Небольшие ошибки в сдвиге фаз могут повлиять на точность вычислений, полученных на основе сигналов напряжения и тока.
| Параметр | Что он описывает | Почему это важно |
|---|---|---|
| Класс точности | Точность измерения в определенных условиях | Определяет пригодность для измерения или защиты |
| Номинальная нагрузка | Нагрузка вторичной цепи | Влияет на вторичное напряжение и точность |
| Коэффициент трансформации | Соотношение первичного и вторичного напряжения | Обеспечивает правильное представление измерений основной системы. |
| Фазовый сдвиг | Угловая зависимость между первичным и вторичным напряжением | Может повлиять на расчеты мощности и защиты |
Требования к измерению и защите
Приложения, ориентированные на измерения, обычно ориентированы на поддержание точного пропорционального выходного сигнала в соответствующем рабочем диапазоне. Приложения, ориентированные на защиту, могут уделять больше внимания поведению трансформатора в аномальных условиях системы и способности вторичного сигнала поддерживать работу реле.
Это различие должно быть отражено в технической спецификации. Изделие, выбранное только по номинальному напряжению, может оказаться непригодным, если его точность и нагрузочные характеристики не соответствуют подключаемой цепи.
Почему изоляция и электрическая изоляция необходимы?
Электрическая изоляция является одной из основных причин использования измерительных трансформаторов напряжения. Первичная цепь может работать при напряжении, значительно превышающем безопасный рабочий диапазон обычных устройств измерения и контроля, поэтому система изоляции должна создавать надежное разделение между первичной и вторичной цепями.
Первичная-вторичная изоляция
Система изоляции должна выдерживать электрическое напряжение, связанное с номинальным первичным напряжением и определенными переходными режимами. В проект входят изоляционные материалы, пути утечки, зазоры, расположение обмоток, герметизация, клеммы и геометрия корпуса.
Твердая изоляция
Конструкции из литой смолы могут герметизировать обмотки и другие электрические компоненты. Такой подход может обеспечить компактную и механически стабильную конструкцию, одновременно уменьшая прямое воздействие влаги или загрязнения на внутренние изоляционные поверхности.
Масляная изоляция
Масло обеспечивает как диэлектрическую изоляцию, так и характеристики теплопередачи. Маслонаполненные конструкции нуждаются в соответствующей изоляции и герметизации для поддержания заданной внутренней среды.
Газовая изоляция
В элегазовых сборках используется закрытая диэлектрическая среда. Корпус должен сохранять целостность, а процедуры обслуживания должны учитывать диэлектрическую среду и давление оборудования или схему уплотнения.
Утечка и зазор
Зазор относится к кратчайшему расстоянию по воздуху между проводящими частями, а утечка относится к расстоянию вдоль изолирующей поверхности. Оба важны при проектировании оборудования среднего и высокого напряжения.
Загрязнение окружающей среды может повысить важность пути утечки, поскольку загрязнение изолирующей поверхности может создать путь для тока утечки.
Изоляция должна выдерживать указанные электрические нагрузки без разрушения.
Система изоляции должна сохранять свою функцию при ожидаемых условиях влажности, загрязнения и температуры.
Обмотки и изоляция должны оставаться стабильными во время транспортировки, установки и нормальной эксплуатации.
Цепь измерения низкого напряжения должна оставаться надлежащим образом отделенной от первичной сети.
Таким образом, изоляция не является единственным выбором материала. Это законченная инженерная система, включающая геометрию, материалы, качество изготовления, воздействие окружающей среды и электрическую координацию.
Для покупателей это означает, что описание изоляции должно быть конкретным. Такие термины, как «сухой тип», «литая смола», «масляная» или «газовая изоляция» служат отправной точкой, но в технической спецификации также должен быть пояснен предполагаемый класс напряжения и условия установки.
Чем отличаются приложения защиты и измерения?
Одна и та же цепь первичного напряжения может подавать сигналы как в системы измерения, так и в системы защиты, но требования к этим двум функциям не идентичны.
Приложения для измерений
Измерительным системам необходимо стабильное пропорциональное напряжение, чтобы счетчики и устройства мониторинга могли точно отображать первичную систему. Поэтому точность в нормальном рабочем диапазоне особенно важна.
Приложения могут включать в себя измерители напряжения, счетчики энергии, оборудование для контроля качества электроэнергии, системы контроля и другие устройства мониторинга.
Приложения защиты
Реле защиты используют электрические сигналы для выявления ненормальных условий. Информация о напряжении может способствовать функциям пониженного напряжения, повышенного напряжения, направленности, расстояния, синхронизации или других функций защиты в зависимости от архитектуры сети.
Трансформатор должен обеспечивать соответствующий сигнал в условиях, соответствующих схеме защиты.
Комбинированные приложения
В некоторых системах используются отдельные вторичные обмотки для разных функций. Одна обмотка может поддерживать измерение, а другая предназначена для защиты.
Такое расположение может помочь изолировать требования различных цепей и уменьшить взаимодействие между измерительными нагрузками и входами защиты.
| Приложение | Типичная вторичная функция | Основной приоритет проектирования |
|---|---|---|
| Измерение напряжения | Точное пропорциональное напряжение | Заданная точность и нагрузка |
| Измерение энергии | Сигнал напряжения для электрических расчетов | Точность соотношения и фазовые характеристики |
| Релейная защита | Вход напряжения для логики неисправности | Характеристики защиты и подходящее вторичное поведение |
| Системы управления | Обратная связь по напряжению или синхронизация | Стабильный и правильно масштабированный сигнал |
| Мониторинг | Данные о состоянии системы | Надежное качество сигнала и интеграция |
Вспомогательные вторичные обмотки
Изделия с тремя обмотками могут обеспечить дополнительный вторичный выход для специализированных приложений. Точное назначение зависит от конфигурации системы и схемы защиты.
Это одна из причин, по которой технические чертежи ценны. Полная схема обмотки дает больше полезной информации, чем общее утверждение о том, что изделие имеет несколько выходов.
Конструкция вторичной цепи
Подключаемую цепь следует рассматривать целиком. Длинные кабели, клеммные колодки, счетчики, реле, датчики и другое оборудование — все это влияет на фактическую вторичную нагрузку и поведение сигнала.
В чем разница между электромагнитными и емкостными конструкциями?
Различные технологии измерения напряжения решают одну и ту же основную проблему по-разному. Понимание принципов их работы помогает инженерам адаптировать оборудование к сети и приложению.
Электромагнитная технология
В традиционной электромагнитной конструкции используются первичная и вторичная обмотки, соединенные магнитным сердечником. Он хорошо известен, хорошо зарекомендовал себя и подходит для многих приложений измерения и защиты среднего напряжения.
Его выбор включает первичное напряжение, вторичное напряжение, частоту, точность, нагрузку, изоляцию и конфигурацию обмотки.
Технология емкостных трансформаторов напряжения
В емкостном трансформаторе напряжения используется емкостный делитель для уменьшения первичного напряжения перед обработкой сигнала секцией электромагнитного трансформатора. Эта архитектура может быть полезна при более высоких уровнях напряжения, а также может поддерживать определенные приложения, связанные со связью, в зависимости от ее конструкции.
Емкостные компоненты составляют часть общей сети разделения напряжения, поэтому необходимо тщательно продумать изоляцию, частотные характеристики, компенсацию и подключение к системе.
Электронное измерение напряжения
Электронные трансформаторы напряжения или датчики могут использовать чувствительные элементы и электронные преобразователи для получения пропорционального выходного сигнала. Эти технологии могут поддерживать компактные системные архитектуры и интеграцию с цифровыми системами защиты или мониторинга.
Необходимо четко указать выходной интерфейс, требования к питанию, протокол сигнала, точность, ограничения окружающей среды и совместимость с нижестоящей системой.
| Технология | Основной принцип | Типичное соображение при выборе |
|---|---|---|
| Электромагнитный | Первичная и вторичная обмотки с магнитной муфтой | Коэффициент, точность, нагрузка, изоляция, конструкция сердечника |
| Емкостный | Емкостное деление напряжения с трансформаторным преобразованием | Класс напряжения, частотное поведение, компенсация, системная интеграция |
| Электронный | Датчик и электронное преобразование сигналов | Тип выхода, электроника, связь, точность, ограничения окружающей среды |
Почему выбор технологии имеет значение
Правильная технология зависит от сети, а не от общих предпочтений. Требования к компактному внутреннему распределительному устройству среднего напряжения могут отличаться от требований к наружной подстанции высокого напряжения.
Пространство, воздействие окружающей среды, требования к изоляции, стратегия технического обслуживания, точность измерений, архитектура связи и предполагаемая функция защиты — все это влияет на соответствующую технологию.
Как дизайн интерьера и экстерьера учитывает различные условия?
Среда установки влияет на корпус, изоляцию, защиту поверхности, клеммы, уплотнение, механическую конструкцию и подход к техническому обслуживанию.
Внутренние электротехнические помещения
Внутреннее оборудование обычно выигрывает от контролируемой температуры и влажности по сравнению с наружным оборудованием. Это может обеспечить компактную изоляцию и конструкцию ограждения при условии, что в самом помещении поддерживаются подходящие условия окружающей среды.
Внутреннее оборудование среднего напряжения также может потребоваться разместить в стандартизированных отсеках распределительных устройств. Поэтому компактные размеры, способ монтажа, доступ к кабелям и ориентация клемм становятся важными.
Наружные подстанции
Наружное оборудование должно выдерживать воздействие погодных условий. Дождь, влажность, ультрафиолетовое излучение, загрязнение, пыль, ветер и циклические изменения температуры — все это может повлиять на оборудование.
Материалы корпуса, уплотнения, навесы, пути утечки, обработка поверхности и конструкция клемм должны отражать эти условия.
Загрязнение и контаминация
Промышленные объекты и прибрежные районы могут создавать условия загрязнения, которые значительно более требовательны, чем чистые помещения.
Изоляционные поверхности должны сохранять соответствующие характеристики при воздействии влаги и загрязнений. Поэтому физическое расположение изоляторов и защитных навесов может иметь важное значение.
Изменение температуры
Наружное оборудование может подвергаться значительным ежедневным и сезонным изменениям температуры. Эти изменения могут привести к механическому расширению и сжатию, а также к риску конденсации.
| Состояние | Потенциальный эффект | Ответ дизайна |
|---|---|---|
| Влажность | Конденсация и нагрузка на изоляцию | Соответствующий корпус и антиконденсационная конструкция |
| Дождь | Воздействие влаги | Подходящее уплотнение, корпус и защита клемм. |
| Загрязнение | Загрязнение поверхности и пути утечки | Соответствующее устройство утечки и изоляция |
| УФ-воздействие | Старение материала | Подходящие наружные материалы и обработка поверхности |
| Температурный цикл | Конденсат и механическое напряжение | Выбор материала и экологическая оценка |
Положение установки внутри распределительного устройства
При установке внутри распределительного устройства среднего напряжения трансформатор должен соответствовать имеющемуся отсеку, сохраняя при этом необходимые зазоры и соединения.
Кабельные трассы, первичные клеммы, вторичная проводка, доступ для осмотра и прилегающее оборудование должны быть проверены на этапе проектирования панели.
Чем отличаются однофазные и трехфазные приложения?
Расположение фаз является важной частью проектирования системы, поскольку трансформатор должен соответствовать способу измерения напряжения в электрической сети.
Однофазное измерение
Однофазные устройства можно использовать для измерения отдельной фазы или определенного напряжения между фазой и землей или между фазами в зависимости от схемы подключения.
Такая схема обычно используется, когда требуются отдельные измерения фаз или когда в конструкции защиты используются определенные опорные напряжения.
Трехфазное измерение
Трехфазные системы требуют скоординированного измерения трехфазных напряжений. Конфигурация трансформатора зависит от того, заземлена ли система, незаземлена или используется другое расположение нейтрали.
Поэтому схемы подключения очень важны, поскольку для двух систем с одинаковыми номинальными напряжениями может потребоваться разная проводка трансформатора.
Намоточные устройства
Двухобмоточные конструкции обеспечивают одну главную вторичную цепь. В конструкциях с тремя обмотками добавляется еще одна вторичная обмотка, которой можно назначить отдельную функцию.
Дополнительная обмотка может быть полезна, когда схемам измерения и защиты необходимы отдельные выходы.
Схемы подключения
Возможные схемы могут включать измерение между фазами, измерениями между фазами и землей, схемы с разомкнутым треугольником или другие конфигурации, специфичные для системы. Правильная схема зависит от электрической сети.
Полезно, когда необходимо измерить или контролировать определенное напряжение отдельной фазы.
Подходит для согласованного измерения напряжения в трехфазных электрических сетях.
Обеспечивает одну первичную и одну вторичную цепь для предполагаемой функции измерения или управления.
Добавляет вспомогательный вторичный выход для независимой защиты или специализированной схемы.
Почему важна схема подключения
Одно лишь название продукта не всегда может передать полную конфигурацию фаз и обмоток. На электрической схеме показано, какие клеммы принадлежат каждой обмотке и как трансформатор должен подключаться к внешней системе.
Это особенно важно для индивидуальных установок, где вторичная цепь подключена к нескольким различным устройствам.
Как следует учитывать предохранители, вторичное заземление и безопасность?
Измерительные трансформаторы напряжения подключаются непосредственно к высоковольтным цепям, поэтому их защита и вторичная проводка требуют тщательного проектирования.
Первичные предохранители
Некоторые конфигурации трансформаторов включают высоковольтные предохранители или устанавливаются с внешними защитными предохранителями. Их цель – ограничить последствия внутренних неисправностей и защитить окружающую электросистему согласно разработанной схеме защиты.
Номинал и координация предохранителя должны соответствовать трансформатору и сети, а не выбираться независимо.
Вторичное заземление
Во вторичной цепи обычно используется определенная схема заземления, чтобы установить известное опорное значение и снизить риск, связанный со случайным переходом потенциала со вторичной обмотки на первичную.
Точный метод заземления должен соответствовать конструкции трансформатора, электротехническим нормам, принципам защиты и местным требованиям к установке.
Идентификация терминала
Первичные и вторичные клеммы должны быть четко идентифицированы. Неправильная проводка может повлиять на полярность измерения, функции защиты и безопасность персонала, работающего во вторичной цепи.
Безопасность соединения
Вторичные цепи следует прокладывать и защищать так, чтобы они не были повреждены вибрацией, острыми краями, нагреванием, влажностью или механическими воздействиями.
Изоляция для обслуживания
Персоналу по техническому обслуживанию необходима четко определенная процедура изоляции соответствующего первичного оборудования и проверки соответствующих условий перед работой со вторичным контуром или окружающим оборудованием.
- Подтвердите основную защиту:Проверьте расположение предохранителей или защитных устройств, определенных для трансформатора.
- Проверьте вторичное заземление:Соблюдайте утвержденную схему заземления и соединений.
- Определите каждый терминал:Сопоставьте проводку с утвержденной схемой и паспортной табличкой трансформатора.
- Защитите вторичную проводку:Держите кабели вдали от механических опасностей и опасностей окружающей среды.
- Выполните процедуры изоляции:Техническое обслуживание следует выполнять только в соответствии с установленной процедурой электробезопасности.
Таким образом, безопасность является обязанностью системы. Конструкция, установка, защита, заземление, документация и эксплуатационные процедуры изделия должны дополнять друг друга.
Какие приложения используют инструментальное измерение напряжения?
Измерение напряжения требуется во многих частях современной электрической инфраструктуры. Точная конфигурация трансформатора зависит от напряжения сети, физической среды, требований к точности, схемы защиты и типа подключенного оборудования.
Поддерживает измерение напряжения, защиту, управление, измерение и мониторинг во входящих и исходящих цепях.
Обеспечивает сигналы напряжения для двигателей, трансформаторов, фидеров, систем защиты и электрического мониторинга.
Поддерживает мониторинг и защиту напряжения в солнечных, ветровых и других сетях генерации.
Обеспечивает измерительные сигналы для систем распределения электроэнергии среднего напряжения, обслуживающих крупные объекты.
Подходит для сборок среднего напряжения, где для измерения и релейной защиты требуется контролируемый сигнал напряжения.
Предоставляет информацию о пропорциональном напряжении для мониторинга, управления, синхронизации и автоматизации электрических систем.
Применение подстанций
Подстанциям часто требуются сигналы напряжения для реле защиты, измерения, систем управления и мониторинга оператора. Таким образом, трансформатор может стать важным интерфейсом между первичной сетью и диспетчерской.
Промышленные объекты
Крупные промышленные объекты могут иметь несколько фидеров среднего напряжения, обслуживающих двигатели, трансформаторы, технологическое оборудование и распределительные щиты. Измерение напряжения поддерживает как текущий мониторинг, так и защитные функции.
Системы возобновляемой энергетики
Солнечные и ветровые установки используют системы сбора и преобразования электроэнергии, в которых измерение напряжения может поддерживать защиту, мониторинг, синхронизацию и управление сетью.
Применение распределительных устройств
Компактные конструкции из литой смолы могут быть интегрированы в внутренние распределительные устройства, где необходимо сбалансировать пространство, изоляцию, устойчивость к загрязнению и доступность проводки.
Коммерческие здания
Крупные коммерческие объекты могут использовать входные источники питания среднего напряжения и внутренние распределительные системы. Приборное измерение напряжения может предоставить информацию для систем управления энергопотреблением и защиты, сохраняя при этом необходимую изоляцию от первичной цепи.
Во всех этих случаях трансформатор следует выбирать с учетом реальной электрической сети, а не какой-либо общей категории продукции.
Каких распространенных ошибок при выборе следует избегать?
Многие проблемы с измерениями возникают на этапе спецификации. Трансформатор может иметь правильное номинальное первичное напряжение, но при этом оставаться непригодным, поскольку коэффициент вторичной обмотки, нагрузка, точность, изоляция, расположение обмоток или условия установки не соответствуют проекту.
- Выбор только по первичному напряжению:Вторичное напряжение, точность, нагрузка, расположение фаз и изоляция также имеют значение.
- Игнорирование вторичной нагрузки:Счетчики, реле, проводка и клеммы в совокупности нагружают вторичную цепь.
- Использование неправильной конфигурации обмотки:Для защиты и измерения могут потребоваться отдельные вторичные цепи.
- Игнорирование нейтральной системы:Заземление и расположение фаз влияют на подходящее подключение трансформатора.
- Совмещение внутренних и наружных требований:Защита окружающей среды должна соответствовать месту установки.
- С учетом координации предохранителей:Первичная защита должна быть согласована с трансформатором и электрической сетью.
- Не учитывая длину проводки:Вторичные кабели увеличивают общую нагрузку и должны быть включены в расчет.
- Выбор без схемы:Одно только описание продукта может не раскрыть полное расположение фаз и обмоток.
Проблема только соотношения
Два продукта могут иметь одинаковое номинальное соотношение первичной и вторичной частей, но разную точность, нагрузку, изоляцию, физические размеры или способы подключения.
Соотношение необходимо, но недостаточно для полного технического сравнения.
Проблема «один и тот же товар везде»
К закрытым распределительным устройствам и открытым наружным подстанциям предъявляются существенно разные требования к окружающей среде. Использование одной общей конфигурации без оценки условий на месте может создать риски, которых можно избежать.
Проблема неполной вторичной цепи
Инженеры иногда указывают трансформатор, не указывая полностью последующие счетчики и реле защиты. Это может затруднить проверку фактической нагрузки и условий точности.
Проблема с документацией
В технической документации должны быть четко указаны клеммы обмоток, соотношения, схема подключения, тип изоляции, способ монтажа и номинальные условия. Неполная документация может неоправданно затруднить установку и ввод в эксплуатацию.
Что должна включать в себя профессиональная техническая спецификация?
Профессиональная спецификация должна предоставлять достаточно информации инженерам-электрикам, группам закупок, производителям, монтажникам, персоналу, занимающемуся вводом в эксплуатацию, и обслуживающему персоналу, чтобы точно понять, какая конфигурация трансформатора требуется.
| Область спецификации | Информация для определения | Почему это важно |
|---|---|---|
| Первичная система | Номинальное напряжение, частота, расположение фаз | Определяет электрическую рабочую среду |
| Вторичная система | Вторичное напряжение и расположение обмоток | Соответствует счетчикам, реле и цепям управления. |
| Точность | Класс точности и применимые условия эксплуатации | Подтверждает пригодность для измерения или защиты |
| Груз | Номинальная вторичная нагрузка и подключенные нагрузки | Поддерживает точный вторичный вывод |
| Изоляция | Сухая, литая смола, масляная, газовая или другая система | Соответствует напряжению и требованиям окружающей среды |
| Установка | Внутри или снаружи, монтажные размеры, ориентация клемм | Обеспечивает физическую совместимость |
| Защита | Расположение предохранителей, заземление, подключения реле | Поддерживает безопасную работу системы |
| Строительство | Корпус, корпус, обмотка, сердечник, разъемы | Предоставляет полное описание продукта |
| Тестирование | Регулярная и применимая проверка производительности | Поддерживает качество и приемку в эксплуатацию |
Начнем с электрической сети
В спецификации сначала должна быть определена основная электрическая система. Сюда входят напряжение, частота, конфигурация фаз, расположение заземления и предполагаемая точка измерения.
Определите каждый вторичный выход
Каждая вторичная обмотка должна иметь определенное назначение. Измерительную обмотку и защитную обмотку не следует рассматривать как идентичные только потому, что обе выдают низкое напряжение.
Определить связанное бремя
В спецификации должны быть указаны счетчики, реле, датчики, оборудование управления, клеммные колодки и приблизительная длина кабелей. Полная подключенная нагрузка определяет фактическое состояние нагрузки вторичной обмотки.
Определить требования к изоляции и охране окружающей среды
Место установки должно быть четко указано. Внутренние и наружные системы могут требовать различной изоляции, корпуса, обработки поверхности и характеристик окружающей среды.
Определение физических размеров
Монтажные размеры, расположение клемм, крепежные отверстия, общая высота, ширина и глубина могут иметь решающее значение, когда трансформатор установлен внутри отсека распределительного устройства.
Определить схему подключения и схему подключения.
Контролируемая схема должна идентифицировать первичные и вторичные клеммы, взаимосвязи обмоток, точки заземления и устройства внешней защиты.
Определение контроля и испытаний
Испытания должны соответствовать типу трансформатора и требованиям проекта. Плановые проверки могут включать в себя электрические характеристики, проверки изоляции, взаимосвязь обмоток и функциональную проверку.
Подтвердите первичное напряжение, вторичное напряжение, частоту, расположение фаз, систему заземления, точность и нагрузку.
Подтвердите размеры, монтажное положение, ориентацию клемм, расположение корпуса и доступ для обслуживания.
Подтвердите воздействие внутри или снаружи помещения, влажность, загрязнение, температуру, высоту над уровнем моря и условия коррозии.
Проверьте первичный предохранитель, вторичное заземление, подключения реле и предполагаемую концепцию защиты.
Практический процесс выбора
- Определите первичную сеть:Определите напряжение, частоту, конфигурацию фаз, схему заземления и место измерения.
- Определите второстепенные требования:Укажите вторичное напряжение, количество обмоток и назначение каждого выхода.
- Определить точность:Сопоставьте класс точности с требованиями измерения, мониторинга, защиты или управления.
- Рассчитать нагрузку:Включите счетчики, реле, проводку, клеммы, датчики и другое подключенное оборудование.
- Выберите изоляцию:Выберите подходящую сухую изоляцию, изоляцию из литой смолы, масла, газа или другую изоляцию.
- Проверьте среду:Оцените условия в помещении или на открытом воздухе, влажность, загрязнение, температуру и высоту над уровнем моря.
- Проверьте защиту:Проверьте расположение предохранителей, заземление и интеграцию цепи защиты.
- Проверьте физическую форму:Подтвердите монтажные размеры и расположение клемм при окончательной установке.
- Проверьте документацию:Убедитесь, что чертежи, паспортные данные, схема подключения и технические характеристики описывают одну и ту же конфигурацию.
Такой подход создает более четкий технический путь от проектирования системы до выбора продукта. Это также снижает вероятность того, что такая, казалось бы, небольшая деталь, как нагрузка или расположение клемм, станет проблемой во время установки.
Что должны запросить покупатели перед одобрением?
- Габаритный чертеж:Подтвердите габаритные размеры, точки крепления, клеммы и доступное место для установки.
- Схема подключения:Проверьте первичные и вторичные клеммы и точки заземления.
- Информация на паспортной табличке:Подтвердите коэффициент напряжения, частоту, точность и другие номинальные характеристики.
- Описание изоляции:Подтвердите диэлектрическую конструкцию и предполагаемую среду установки.
- Информация о тестировании:Подтвердите применимые плановые тесты или тесты производительности для выбранной конфигурации.
Часто задаваемые вопросы
Для чего нужен трансформатор напряжения?
Он снижает высокое первичное напряжение до пропорционального вторичного напряжения, пригодного для измерения, учета, защиты, мониторинга и управления. Он также обеспечивает электрическое разделение между высоковольтной цепью и вторичным оборудованием.
Чем отличается трансформатор напряжения от силового трансформатора?
Силовой трансформатор предназначен в первую очередь для передачи электрической энергии между цепями, тогда как измерительный трансформатор напряжения предназначен для обеспечения пропорционального сигнала напряжения для измерения и защиты. Его вторичный выход предназначен для подключения приборов и контрольного оборудования, а не для передачи большой мощности.
Как работает электромагнитная конструкция?
В электромагнитной конструкции используются первичная и вторичная обмотки, соединенные магнитным сердечником. Первичное напряжение создает магнитный поток, который индуцирует пропорциональное напряжение во вторичной обмотке.
Что означает коэффициент трансформации?
Коэффициент трансформации описывает пропорциональную зависимость между первичным и вторичным напряжением. Это позволяет представить высокое напряжение системы более низким вторичным напряжением, которое может обрабатываться счетчиками и реле.
Почему класс точности имеет значение?
Класс точности определяет допустимую погрешность измерения при заданных условиях. Приложения измерения, мониторинга и защиты могут предъявлять разные требования, поэтому выбранный класс должен соответствовать предполагаемой функции.
Что такое нагрузка во вторичном контуре?
Нагрузка – это нагрузка, подключенная к вторичной обмотке. В него входят такие устройства, как счетчики, реле защиты, преобразователи, клеммы и соединительные кабели. Общая нагрузка может повлиять на вторичную производительность и точность.
Почему трансформатор может иметь несколько вторичных обмоток?
Несколько вторичных обмоток могут позволить отдельным цепям выполнять разные функции. Например, одна обмотка может служить для измерения, а другая — для защиты или другого определенного применения.
В чем разница между конструкциями сухого типа и конструкциями из литой смолы?
Оба избегают традиционной жидкой изоляции, но в конструкции из литой смолы для герметизации выбранных компонентов используется эпоксидная смола. Это позволяет создать герметичную, механически стабильную конструкцию с полезной устойчивостью к влаге и загрязнению при подходящем применении внутри помещений.
Когда требуется наружная конфигурация?
Наружная конфигурация используется, когда трансформатор установлен в открытом месте, например, на наружной подстанции. При проектировании следует учитывать дождь, влажность, цикличность температур, загрязнение, воздействие ультрафиолета и другие условия на площадке.
Можно ли использовать один и тот же трансформатор внутри и снаружи помещения?
Не обязательно. Электрические характеристики могут показаться одинаковыми, но корпус, изоляция, защита поверхности, устойчивость к окружающей среде и требования к монтажу могут существенно различаться при внутренней и наружной установке.
Что такое емкостный трансформатор напряжения?
Емкостный трансформатор напряжения использует емкостное деление напряжения вместе с секцией трансформатора для получения масштабированного сигнала напряжения. Он может использоваться в подходящих приложениях для измерения и защиты высокого напряжения, а также может поддерживать определенные функции связи в зависимости от конструкции.
Что такое электронный трансформатор напряжения?
Электронный трансформатор напряжения или датчик использует чувствительный элемент и электронное преобразование сигнала для обеспечения пропорционального выходного сигнала. Его спецификация должна учитывать технологию датчика, выходной интерфейс, точность, требования к питанию, условия окружающей среды и совместимость последующего оборудования.
Как трансформатор напряжения обеспечивает релейную защиту?
Он подает масштабированный сигнал напряжения на реле защиты. В зависимости от схемы защиты реле может использовать этот сигнал для таких функций, как повышенное и пониженное напряжение, логика направления, синхронизация или другие расчеты защиты, специфичные для конкретного приложения.
Почему важно вторичное заземление?
Определенное устройство вторичного заземления обеспечивает контролируемое электрическое опорное напряжение и обеспечивает безопасность вторичной цепи. Точный метод заземления должен соответствовать конструкции оборудования и применимым электрическим требованиям.
Почему может быть включен высоковольтный предохранитель?
Предохранитель может обеспечить защиту первичной стороны трансформатора и помочь ограничить последствия некоторых внутренних неисправностей. Его номинал и координация должны соответствовать трансформатору и окружающей электрической сети.
Какие технические данные следует проверить перед заказом?
Важная информация включает первичное напряжение, вторичное напряжение, частоту, конфигурацию фаз, расположение заземления, класс точности, нагрузку, конфигурацию обмотки, тип изоляции, место установки, размеры, расположение клемм, требования к защите и применимые требования к испытаниям.
Можно ли настроить трансформатор напряжения для конкретного проекта распределительного устройства?
Конфигурации для конкретного проекта могут включать в себя коэффициент напряжения, расположение вторичной обмотки, монтажные размеры, конфигурацию клемм, конструкцию изоляции, интеграцию предохранителей и другие определенные технические требования. Индивидуальные конструкции должны контролироваться с помощью утвержденных чертежей и технических спецификаций.
Почему трансформатор и реле или счетчик следует указывать вместе?
Вторичное устройство создает часть фактической нагрузки трансформатора и определяет необходимые характеристики сигнала. Координация трансформатора с подключенным счетчиком или реле помогает обеспечить соответствие коэффициента передачи, точности, нагрузки и условий проводки всей измерительной цепочки.
Как лучшее измерение напряжения может усилить защиту энергосистемы?
Надежная информация о напряжении является одной из основ современной электрозащиты и управления. Операторам необходимо знать, что происходит в первичной сети, счетчикам нужны стабильные измерительные сигналы, а реле защиты нуждаются в надежных электрических входах для принятия решений об аномальных условиях.
Технология измерительных трансформаторов создает мост между этими требованиями и высоковольтной электрической системой. Обеспечивая пропорциональный вторичный сигнал и электрическое разделение, оборудование позволяет устройствам измерения и защиты работать с управляемым напряжением, оставаясь при этом функционально подключенными к первичной сети.
Процесс выбора должен начинаться с фактического применения. Первичное напряжение, вторичное напряжение, частота, конфигурация фаз, расположение заземления, точность, нагрузка, количество обмоток, изоляция, среда установки, защита и физические размеры — все это должно быть определено до окончательной разработки продукта.
Выбор технологии также имеет значение. Электромагнитные системы по-прежнему широко применимы для измерения и защиты среднего напряжения. Емкостные конструкции могут обеспечить подходящие решения для некоторых приложений с более высоким напряжением, а технологии электронного измерения могут поддерживать все более цифровую электрическую архитектуру.
Условия окружающей среды и механические условия следует учитывать с одинаковой тщательностью. Внутреннее оборудование может работать в контролируемой среде распределительного устройства, тогда как наружные блоки должны противостоять погодным условиям, загрязнениям, колебаниям температуры и воздействию ультрафиолета.
Для производителей и проектных групп точная документация так же важна, как и само оборудование. Габаритные чертежи, схемы обмоток, информация на паспортной табличке, обозначение клемм, детали изоляции, информация по испытаниям и инструкции по установке позволяют правильно интегрировать трансформатор в конечную электрическую систему.
В конечном итоге правильно указанныйТрансформатор напряженияэто больше, чем просто измерительный компонент. Это интерфейс между первичной энергосетью и системами измерения, защиты, мониторинга и управления, которые обеспечивают наблюдаемость и управляемость современной электрической инфраструктуры.
Вам нужно решение для измерения напряжения в вашей энергосистеме?
Приходитеподдерживает решения для измерения напряжения для конкретных приложений, включая конфигурации внутри и снаружи помещений, расположение обмоток, системы изоляции, требования к защите и индивидуальные технические характеристики. Для требований проекта и технических обсуждений,связаться с нами.
