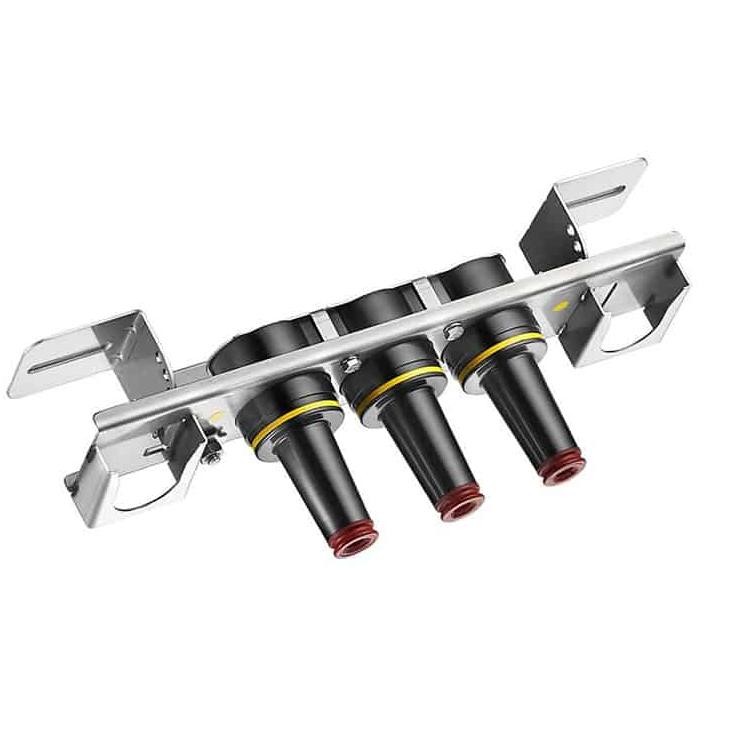

Разъединитель нагрузки 15 кВ 200 А

Разъединитель нагрузки 15 кВ, 200 А, изготовленный на заводе Comewill, имеет полностью медный токопроводящий путь, что обеспечивает надежную и стабильную работу независимо от условий.
Он полностью соответствует требованиям стандарта IEEE 386 и полностью взаимозаменяем с продукцией конкурентов и другими сопряженными компонентами, которые также соответствуют стандарту IEEE 386. При установке с соответствующими деталями этот разъем нагрузки обеспечивает полностью экранированное соединение, идеально подходящее для приложений отключения нагрузки.

Что такое разъединитель нагрузки 15 кВ 200 А?

Соединитель нагрузки 15 кВ, 200 А — это устройство для подключения кабеля среднего напряжения, используемое в системах распределения электроэнергии для безопасного соединения, разветвления и секционирования подземных кабелей 15 кВ, обеспечивая при этом операцию отключения нагрузки (переключение под напряжением). Обычно он включает в себя несколько интерфейсов 200 А (например, 2, 3 или 4-канальные), которые соединены между собой внутренней шиной, что обеспечивает гибкую конфигурацию контура, ответвителя или соединения. Созданный в соответствии со стандартом IEEE 386, он обеспечивает полностью экранированную, безопасную и надежную работу в трансформаторах, распределительных устройствах и подземных хранилищах.

ПРОИЗВОДСТВЕННЫЕ ИСПЫТАНИЯ

Испытания проведены в соответствии со стандартом IEEE/ANSI 386.
Минимальный уровень коронного напряжения – 11 кВ.
Выдержка переменного тока 1 минута – 34 кВ

Испытания, проведенные в соответствии с требованиями производственного процесса Шардона:
Физический осмотр
Периодическое рассечение
Периодический рентгеновский анализ

НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ
Класс напряжения 15 кВ
Макс. Номинал между фазами 14,4 кВ
Макс. Номинальное напряжение фаза-земля 8,3 кВ
Выдержка переменного тока 1 минута 34 кВ
Выдержка постоянного тока 15 минут 53 кВ
BIL и полноволновой пик 95 кВ
Минимальный уровень коронного напряжения 11 кВ
ТЕКУЩИЕ РЕЙТИНГИ
Непрерывный: 200 А (среднеквадратичное значение)
Переключение: 10 операций при среднеквадратичном токе 200 А при напряжении 14,4 кВ.
Замыкание при неисправности: симметричное среднеквадратичное значение 10 000 А при напряжении 14,4 кВ в течение 0,17 с после 10 последовательных успешных операций переключения.
Короткое время:
• 10 000 А (среднеквадратичное значение) симметрично в течение 0,17 с.
• 3500 А (среднеквадратичное значение), симметрично в течение 3,0 с.

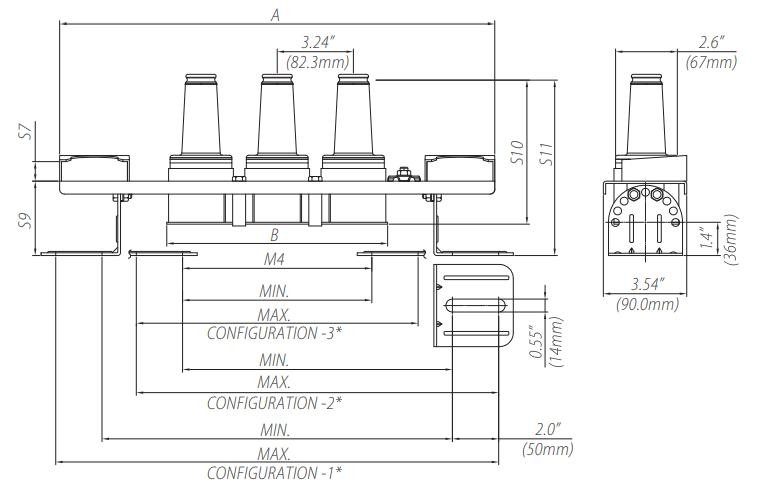

Информация о размерах соединения с кронштейном

Этапы операции отключения нагрузки

1. Надежно закрепите зажим на проушине.
2. Не прикладывайте никакой тянущей силы — просто слегка поверните разъем по часовой стрелке, чтобы устранить поверхностное трение между коленом и втулкой.
3. Быстрым и уверенным движением вытащите разъем из втулки. Убедитесь, что разъем находится вдали от любой заземляющей поверхности.
4. Подсоедините разъем к соответствующему дополнительному устройству, следуя инструкциям по эксплуатации этого аксессуара.
5. С помощью зажима наденьте изолированный защитный колпачок (с заземляющим проводом, подключенным к заземлению системы) на любую открытую втулку, находящуюся под напряжением.

Часто задаваемые вопросы

Какова основная функция разъединителя нагрузки 15 кВ 200 А?
Он используется для секционирования, замыкания, отвода или сращивания кабелей среднего напряжения, обеспечивая при этом безопасное переключение нагрузки в распределительных системах под напряжением.
Совместимо ли оно с другими брендами?
Да, он полностью соответствует стандарту IEEE 386™, обеспечивая полную взаимозаменяемость с другими совместимыми системами разъемных изолированных разъемов.
Можно ли использовать его в подземных установках?
Абсолютно. Он специально разработан для оборудования, монтируемого на подставках, и в подземных хранилищах, где часто встречаются влага, пыль и ограниченное пространство.
Какие функции безопасности обеспечивает разъединитель нагрузки 15 кВ, 200 А?
Он предлагает полностью экранированную изоляцию из EPDM, контролируемую операцию отключения нагрузки, высокую импульсную устойчивость и стабильные характеристики прерывания дуги для безопасного переключения.
