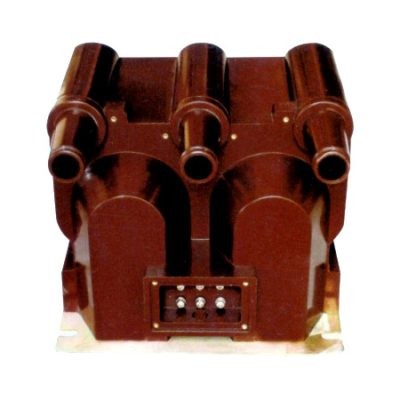

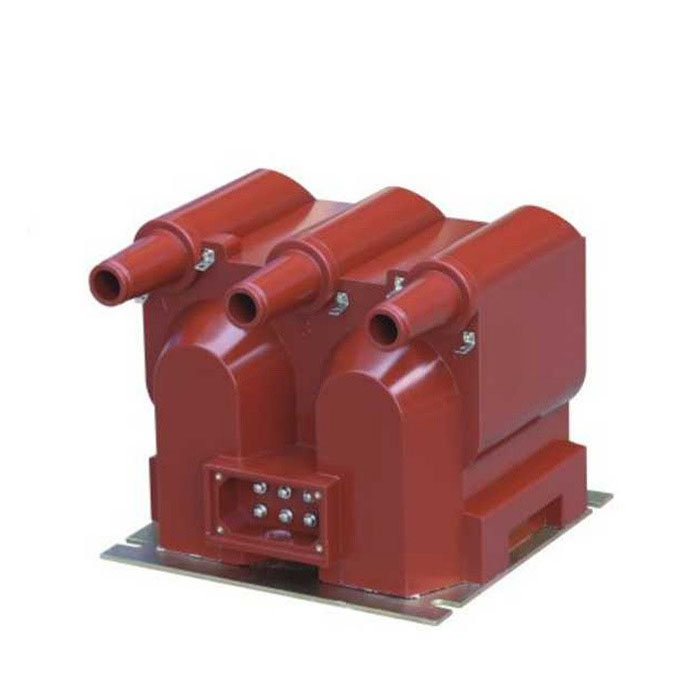

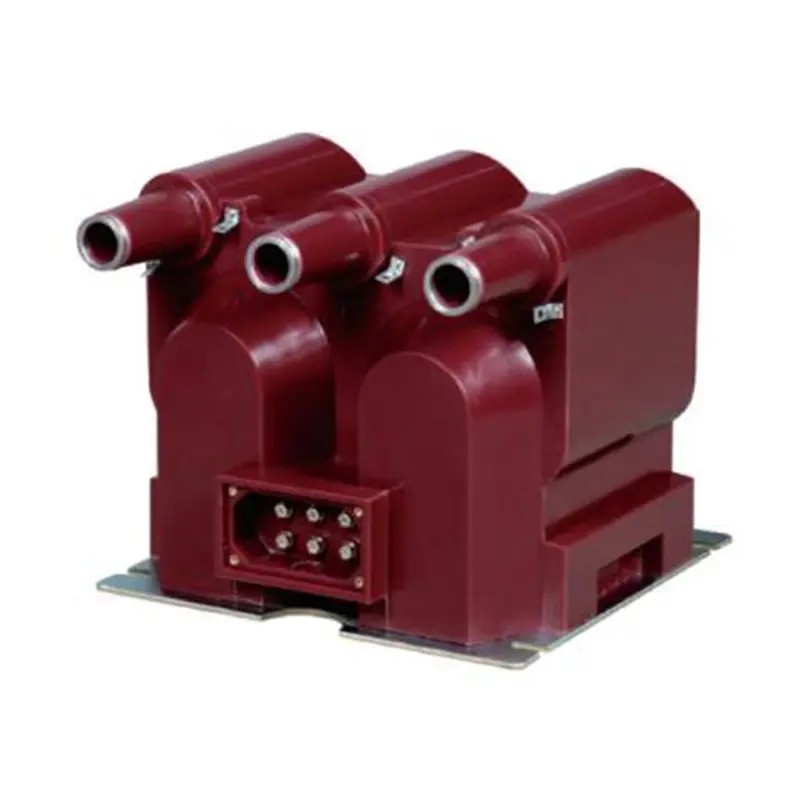

Как профессиональный производитель в Китае, компания Comewill хотела бы предоставить вам высококачественный трансформатор напряжения JSZV12-10R. Помимо структурной адаптируемости, трансформатор отличается эксплуатационной безопасностью и непрерывностью работы. Отличительной особенностью является конструкция предохранителя с возможностью горячей замены: первичные обмотки фаз A, B и C оснащены предохранителями для защиты от короткого замыкания, которые можно заменить через вторичную клемму, не прерывая работу системы.
JSZV12-10R предназначен для адаптации к различным условиям на строительной площадке. Он поддерживает стандартную трехфазную конфигурацию проводки типа «V» и может быть удобно разобран на два независимых однофазных блока, что обеспечивает гибкость при установке и проектировании системы.
Трансформатор напряжения JSZV12-10R специально создан для удовлетворения строгих требований внутренних энергосистем напряжением 10 кВ, сочетая точность измерений с эксплуатационной надежностью.

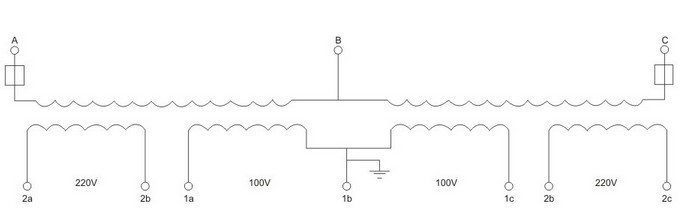

1. Функциональность двойного вторичного выхода:
Выход 100 В: предназначен для высокоточного измерения напряжения и учета энергии.
Выход 220 В: служит надежным вспомогательным источником питания для механизмов управления, что снижает потребность в дополнительных силовых компонентах.
2. Превосходная изоляция и долговечность:
Полностью герметизирован высококачественной эпоксидной смолой, обеспечивающей исключительную влагостойкость, изоляционную прочность и защиту от старения — идеально подходит для сложных помещений или помещений с высокой влажностью.
Изготовлен из высококачественных холоднокатаных листов кремнистой стали, что обеспечивает низкие потери и стабильную работу.
3. Комплексная защита:
Встроенные предохранители на всех первичных обмотках обеспечивают надежную защиту от короткого замыкания.
Замена предохранителя проста и не требует выключения системы, что обеспечивает максимальное время безотказной работы.

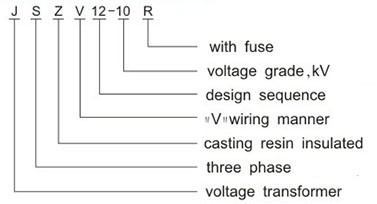

| Код | Значение | Описание |
| J | Трансформатор напряжения | Определяет категорию оборудования для немедленного распознавания. |
| S | Трехфазный | Разработан для трехфазных энергосистем для удовлетворения потребностей в многоцепных измерениях и защите. |
| Z | Литая изоляция из эпоксидной смолы | Указывает на полностью литой изоляционный процесс для повышения влагостойкости и долговечности. |
| V | V-образная проводка | Обозначает конфигурацию проводки, обеспечивающую гибкость установки. |
| 12-10 | Конструкция и номинальное напряжение | 12 – дизайнерская серия; 10 представляет номинальное напряжение (10 кВ), точно соответствующее системным требованиям. |
| R | С предохранителем | Обозначает встроенную защиту от короткого замыкания для повышения эксплуатационной безопасности. |
Чтобы обеспечить долговременную стабильность и надежность, трансформатор напряжения JSZV12-10R предназначен для работы при следующих параметрах окружающей среды. Как профессиональная фабрика с глубоким производственным опытом, Comewill также может обеспечить индивидуальную адаптацию для нестандартных условий.
Диапазон температур: от -5°C до +40°C.
Высота над уровнем моря: ≤ 1000 м (доступны индивидуальные решения для установки на большой высоте)
Относительная влажность: ≤ 80%
Окружающая среда: не содержит агрессивных газов, паров или проводящей пыли (например, угольного или металлического порошка).
Вибрация и удары: Место установки не должно подвергаться сильным вибрациям и механическим ударам.
форма 1: технические данные трансформатора напряжения для измерения
| Тип | Номинальный коэффициент напряжения (В) | Класс точности и номинальная мощность (ВА) | Макс. выход (ВА) | номинальный уровень изоляции (кВ) | |
|
|
|||||
| класс 0,2 | класс 0,5 | ||||
| ДЖСЗВ12-10Р | 10000/100 | 20 | 60 |
|
42.12.75 |
|
|
|||||
| ДЖСЗВ12-10Р | 10000/100 | 20 |
|
500 | 42.12.75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| Тип | Номинальный коэффициент напряжения (В) | Класс точности и номинальная мощность (ВА) | Макс. выход (ВА) | номинальный уровень изоляции (кВ) | |
|
|
|||||
| класс 0,2 | класс 0,5 | ||||
| ДЖСЗВ12-10Р | 10000/100 | 20 | 60 |
|
42.12.75 |
|
|
|||||
| ДЖСЗВ12-10Р | 10000/100 | 20 |
|
500 | 42.12.75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
форма2:техническая характеристикатрансформатора напряжения для мощности автоматического выключателя
| Тип | Номинальное соотношение напряжения (В) | Класс точности и номинальная мощность (ВА) | Кратковременная максимальная выходная мощность (ВА) | номинальный уровень изоляции (кВ) |
| ДЖСЗВ12-10Р | 10/0,1/0,22 | 0,2 30 | 600 | 42.12.75 |
| ДЖСЗВ12-10Р | 10/0,1/0,1 | 0,2 20 | 2×400 | 42.12.75 |
| JSZV12-6R | 6/0,1/0,1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3,6/25/40 | |
| ДЖСЗВ12-10Р | 10/0,1 | 0,2 20 | 500 | 42.12.75 |
| JSZV12-6R | 6/0,1 | 7.2/32/60 |
Примечания: Для источника питания автоматического выключателя выдерживаемое напряжение не должно превышать 15 %.
