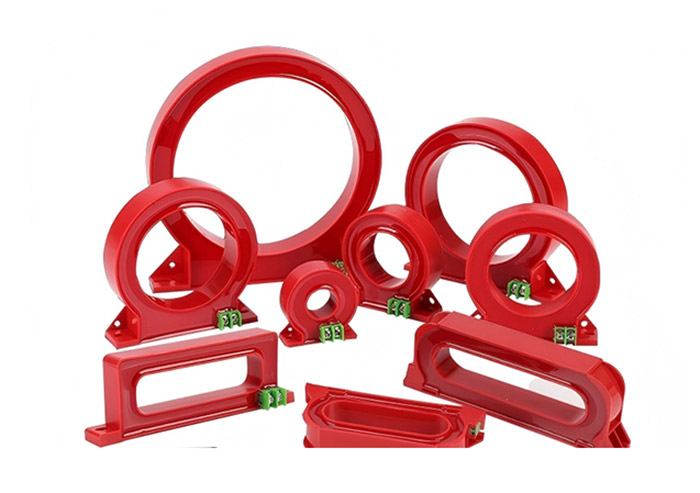

Как профессиональный производитель трансформаторов тока в Китае,Приходитехотел бы предоставить вам индивидуальныйТрансформатор тока нулевой последовательности, который представляет собой одновитковый трансформатор тока проходного типа, предназначенный для обнаружения тока нулевой последовательности в энергосистемах. Он контролирует векторную сумму трехфазных токов и определяет утечки или замыкания на землю в распределительных сетях.
При возникновении аномального тока из-за повреждения изоляции или неисправности заземления трансформатор отправляет сигнал на защитное оборудование, такое как устройства релейной защиты или контроллеры защиты от утечки. Этот процесс позволяет системе подавать сигналы тревоги или отключать неисправную цепь.
Трансформатор тока нулевой последовательности обычно устанавливается вокруг силовых кабелей или шин, что делает его пригодным для мониторинга электрических систем среднего и низкого напряжения.
1. Структура кольцевого сердечника
Трансформатор использует круглый железный сердечник со вторичными обмотками, которые обнаруживают дисбаланс тока.
2. Герметизация из эпоксидной смолы или силиконовой резины.
Железный сердечник и обмотка заключены в защитную оболочку, обеспечивающую влагостойкость и защиту от загрязнения.
3. Два типа установки
Изделия выпускаются интегрального типа (предварительно монтируются при прокладке кабеля) и открытого типа (устанавливаются вокруг существующих кабелей).
4. Технология катушек Роговского
В некоторых конструкциях используется технология обнаружения катушек Роговского для преобразования сигналов тока в измеримые выходные напряжения.
1. Применимый диапазон напряжения: от 0,4 до 66 кВ.
2. Частота сети: стандартная рабочая частота составляет 50 Гц.
3. Рабочая температура: от −10°C до +40°C.
4. Одноименное окончание: при проникновении со стороны «L1» второе — «К1»;
Правильная установка обеспечивает правильную работуТрансформатор тока нулевой последовательности.
Установка интегрального типа
Для встроенных трансформаторов кабель должен пройти через трансформатор перед установкой кабеля.
Установка открытого типа
Открытые модели можно монтировать на существующие кабели, отделив корпус трансформатора и собрав его вокруг проводника.
Схема заземления
В некоторых системах заземления кабели должны проходить через трансформатор перед подключением к точке заземления, чтобы обеспечить правильное обнаружение тока утечки.
Механическое выравнивание
При сборке разделенных трансформаторов обе половины должны быть выровнены правильно, чтобы избежать отклонений в измерениях.
