Как профессиональный производитель в Китае, компания Comewill хотела бы предоставить вам трансформатор тока нулевой последовательности типа CTK, изготовленный по индивидуальному заказу. Основная функция этого — улавливать компонент тока нулевой последовательности — сумму трехфазных токов, также известную в промышленности как «ток нейтральной линии», поскольку эта часть тока течет в нейтральном проводнике трехфазной системы. Для проектов закупок с требованиями по обеспечению безопасности электропитания точность обнаружения этого продукта является важным моментом, который очень подходит для различных сценариев, требующих надежного мониторинга замыканий на заземление.
В практическом применении трансформаторы тока нулевой последовательности типа ЧТК будут применяться совместно с устройствами релейной защиты или сигнальными системами. Когда в энергосистеме возникает ток заземления нулевой последовательности (например, поражение электрическим током или утечка тока в цепи), вторичная сторона трансформатора выдает соответствующий ток нулевой последовательности, который запускает действие оборудования, подключенного к вторичной линии, например отключение источника питания, подачу сигналов тревоги и т. д., в конечном итоге обеспечивая защиту и мониторинг цепи и оборудования. Для покупателя беспрепятственное сотрудничество со вспомогательным оборудованием значительно повышает практическую ценность продукта.
При установке этот трансформатор обычно монтируется на нейтральном проводе трехфазной системы и может выдавать сигнал, пропорциональный составляющей тока нулевой последовательности. Стоит отметить, что даже если ток короткого замыкания невелик, он позволяет точно обнаружить замыкания на заземление, что решает ключевую проблему электробезопасности. С его помощью можно избежать повреждения оборудования из-за неисправностей, а также снизить риск поражения персонала электрическим током. Таким образом, это популярный выбор для приобретения систем распределения электроэнергии, центров управления двигателями и других электрических устройств, склонных к замыканиям на заземление.
Если существует необходимость в оптовой закупке, настройке или технической консультации трансформаторов тока нулевой последовательности типа CTK, компания Welcome (Wenzhou) Electric Co., Ltd. может предоставить профессиональные комплексные услуги для удовлетворения разнообразных потребностей проектов в различных областях, таких как промышленность, торговля и инфраструктура.
| Электрические параметры | Механические параметры | ||
| Частота | 50~400Гц | Оболочка | АБС (огнестойкий класс 94-V0) |
| Номинальная входная мощность | 10 мА~5А | Бобина | ПБТ |
| Диапазон измерения | 10%Вход~130%Вход | железное ядро | Ni сталь/нанокристаллический |
| Номинальная мощность | 0~1 В (А или) 0~0,25 мА | Внутренняя структура | Экологически чистое литье из эпоксидной смолы. |
| Разница в соотношении | ≤±0,1% | План строительства | Винтовое крепление |
| Разность фаз | ≤±10 | Рабочая температура | -25℃~ +75℃ |
| Диэлектрическая прочность | 2,5 кВ/1 мА/1 мин | Влажность окружающей среды | ≤85% |
| Сопротивление изоляции | 500 В постоянного тока/1000 МОм/мин | Способ подключения | Тип клеммы/экранированный витой провод 1,5м |

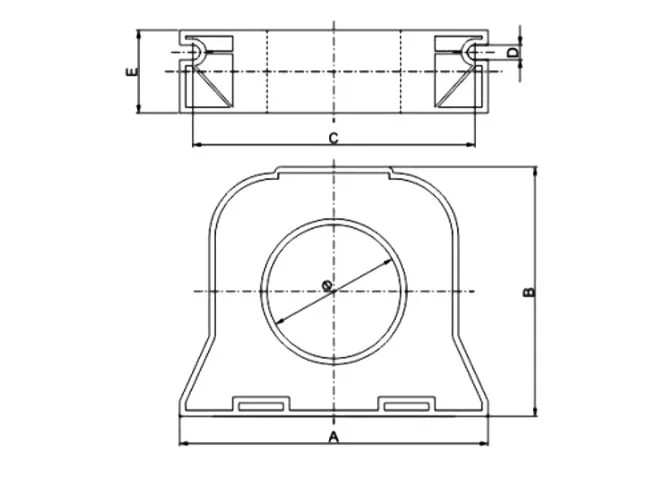

Механические размеры (только для справки)
| Технические характеристики модели | Размеры | ||||||
| Опорный ток | ø | A | B | C | D | E | |
| СТК-45 | ≤100А | 45 | 104 | 81 | 95 | 5 | 28 |
| СТК-65 | ≤225А | 65 | 124 | 101 | 115 | 5 | 28 |
| СТК-80 | ≤400А | 80 | 138 | 116 | 130 | 5 | 28 |
| СТК-100 | ≤630А | 100 | 158 | 136 | 150 | 5 | 28 |
1、 Основные преимущества
Может точно обнаруживать несимметричные токи: трансформаторы тока нулевой последовательности типа CTK специально разработаны для трехфазных энергосистем и могут измерять несимметричные токи, образующиеся в результате суммы трехфазных токов. Если имеет место утечка тока замыкания от одного или нескольких фазных проводов на землю, то есть происходит замыкание на заземление, его можно своевременно обнаружить.
Чрезвычайно высокая чувствительность: этот трансформатор может обнаружить даже небольшие токи замыкания на землю. Таким образом, это может предотвратить выход оборудования из строя из-за неисправностей, снизить риск поражения электрическим током персонала и сделать работу электрической системы более безопасной.
Точное измерение: даже при наличии сильного шума или других помех на объекте он обеспечивает точные результаты измерений для трансформаторов тока нулевой последовательности типа CTK, что может обеспечить надежную поддержку данных для последующих защитных действий.
Установка без прикосновения к цепи. Особенно удобна установка без отключения цепи или остановки нагрузки. Просто поместите его на нейтральный провод трехфазной системы, не влияя на нормальную работу системы.
Широкая частота адаптации: рабочая частота может составлять от 50 Гц до 400 Гц, и она может адаптироваться к любому обычному сценарию использования электроэнергии с хорошей совместимостью.
Не влияет на работу схемы: сама нагрузка очень низкая, что не окажет существенного влияния на работу схемы и не повлияет на точность другого измерительного оборудования в системе, обеспечивая стабильную работу всей электрической системы.
Сценарий мониторинга электрического пожара
Система защиты от пожара и протечек
Устройство электромагнитной релейной защиты
Защитное оборудование для микрокомпьютеров и т. д.
