Приходите, надежный производитель и поставщик устройств электрического измерения и защиты в Китае, предоставляетВнутренний трансформатор тока (ТТ) 0,72–40,5 кВдля промышленного, коммерческого и коммунального применения.
Внутренний трансформатор тока 0,72-40,5 кВработает на основе электромагнитной индукции, преобразуя высокие первичные токи в более низкие, измеримые вторичные токи, что обеспечивает точное измерение и защиту.
1. Электромагнитная индукция. Переменный ток через первичный проводник создает магнитное поле в железном сердечнике, индуцируя пропорциональный ток во вторичной обмотке (например, соотношение 1000:1).
2. Изоляция сигнала. Вторичный ток (обычно 5 А или 1 А) изолирован от первичной цепи высокого напряжения, обеспечивая безопасность персонала и оборудования.
3. Контроль точности: материалы с высокой магнитной проводимостью, такие как листы кремниевой стали или нанокристаллические сплавы, минимизируют потери на гистерезис, обеспечивая точность до уровня 0,2 (погрешность ±0,2%) в соответствии со стандартами IEC 60044-1.

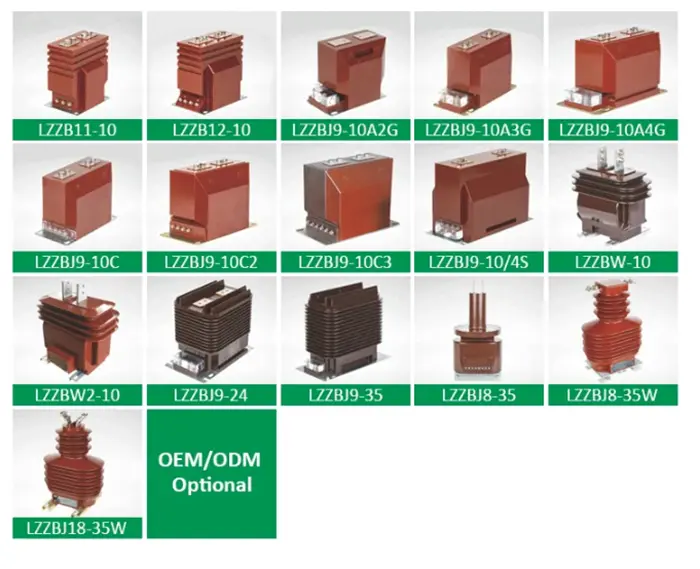

1. Электромагнитный трансформатор тока.
Особенности: Железный сердечник с обмоткой, экономичный, очень стабильный.
Применение: Распределительные системы ниже 10 кВ, например, промышленные или коммерческие счетчики электроэнергии.
Пример параметров: номинальный коэффициент тока 200/5 А, сопротивление нагрузки 2,5 Ом (GB/T 20840.2-2014).
2. Электронный КТ
Особенности: Используются элементы Холла или оптоволоконные датчики, широкий диапазон частот (0,1 Гц–1 МГц), высокая устойчивость к электромагнитным помехам.
Области применения: производство новой энергии, системы высокоскоростной железнодорожной тяги.
3. Катушка Роговского.
Особенности: Конструкция без сердечника, высокая линейность, подходит для измерения переходного тока.
Пример параметров: Выходной сигнал 0,333 В/кА, линейная погрешность <±0,1 % (IEEE C57.13-2016).
Учет электроэнергии
Высокоточные промышленные или коммерческие счетчики, обычно требующие точности 0,5S (±0,5%) в соответствии с DL/T 725-2013.
Релейная защита
Максимальная токовая или дифференциальная защита; ТТ должны соответствовать определенным пределам погрешности (например, 5P20, погрешность ≤5% при 20-кратном номинальном токе).
Промышленный мониторинг
Высокочастотные или высокоскоростные приложения (например, сталелитейные заводы, индукционные печи) требуют электронных трансформаторов тока с частотной характеристикой> 10 кГц.
Номинальный ток: для оптимальной защиты выберите значение, превышающее ток нагрузки в 1,2–1,5 раза.
Уровень точности: используйте 0,2 для измерения ТТ; 5P/10P для защитных трансформаторов тока.
Избегайте разрыва цепи вторичной обмотки: может генерировать опасное напряжение в кВ.
Проверка изоляции. Регулярно проверяйте сопротивление изоляцииВнутренний трансформатор тока 0,72-40,5 кВсоставляет ≥1 МОм.
Соответствие сценария: выберите тип ТТ (электромагнитный, электронный, Роговского) в зависимости от потребностей применения, точности, стоимости и надежности.
