Приходите, надежный китайский производитель и поставщик электрооборудования, предлагает высококачественныеКомбинированные измерительные трансформаторыкоторые объединяют функции трансформатора тока и трансформатора напряжения в одном устройстве. Эти трансформаторы, доступные на складе, оптом и по индивидуальному заказу, представляют собой компактные, безопасные и экономичные решения для измерения и защиты электрической энергии в распределительных системах. Они широко используются в промышленных, горнодобывающих и сельских электросетях.

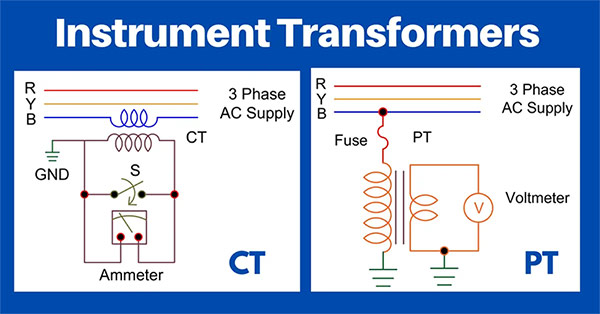

Комбинированные измерительные трансформаторы — это своего рода электрическое устройство, которое объединяет функции трансформатора тока и напряжения в одном корпусе. Блок тока подключается последовательно к сильноточной линии, а блок напряжения – параллельно к высоковольтной линии. Оба устройства имеют общую жилу и изоляцию, что позволяет одновременно регистрировать сигналы напряжения и тока, одновременно изолируя высоковольтные первичные цепи от вторичных измерительных устройств. Такая конструкция обеспечивает безопасность оператора и оборудования, одновременно снижая сложность установки.
Измерение напряжения
Секция напряжения индуцирует пропорциональное низкое напряжение во вторичной обмотке, когда высокое напряжение протекает через первичную цепь. Этот низковольтный выход (обычно 100 В) затем используется вольтметрами, счетчиками энергии или защитными реле.
Измерение тока
Секция тока преобразует большие первичные токи в малые, измеримые вторичные токи (обычно 5 А или 1 А). Эти выходные данные подаются на счетчики трансформаторов тока или устройства релейной защиты, обеспечивая точный мониторинг и измерение.
Изоляция и безопасность

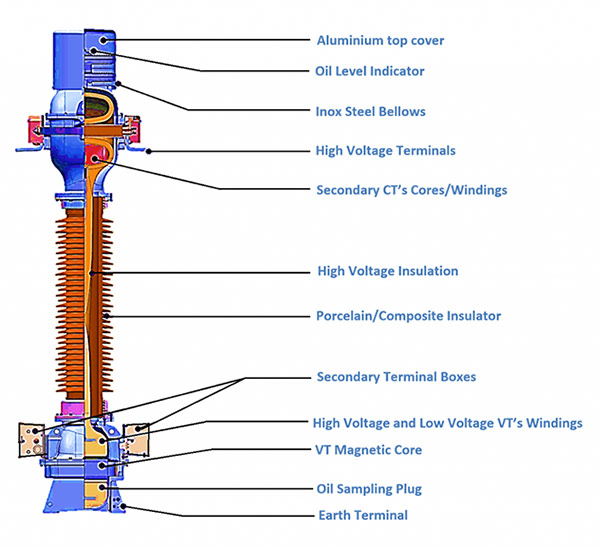

Внутри комбинированного трансформатора блоки тока и напряжения заключены в общую изоляционную оболочку, часто маслонаполненную или отлитую эпоксидной смолой. Вторичная сторона должна быть заземлена, а цепи должны избегать обрывов или коротких замыканий для обеспечения безопасности.

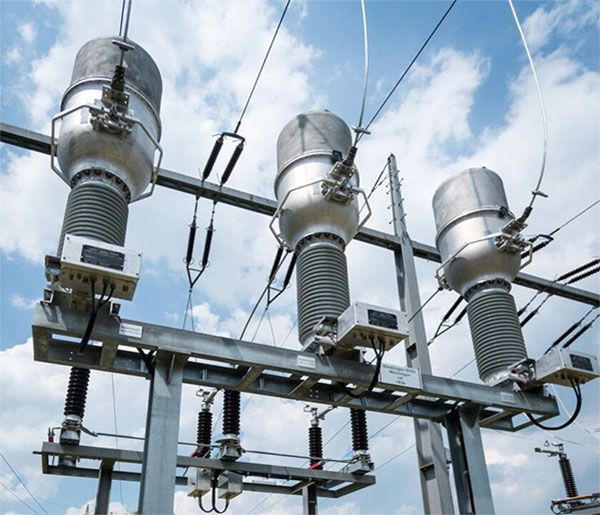

Завод ПриходитеКомбинированные измерительные трансформаторыподходят для:
Ящики учета высокого напряжения
Трансформаторы на стойке
Распределительные шкафы
Они особенно полезны в сценариях трехфазных измерений, таких как конфигурации V/V (два трансформатора напряжения) или Y/Y (три трансформатора напряжения) для симметричных или несимметричных нагрузок.
1. Компактная конструкция и простота установки. Объединение трансформаторов тока и напряжения в одно устройство уменьшает занимаемую площадь и упрощает настройку.
2. Экономическая эффективность. Приобретение комбинированного блока снижает затраты на отдельные трансформаторы, сложность производства и время установки.
3. Электрическая изоляция и надежность. Полное разделение высоковольтных первичных и низковольтных вторичных цепей обеспечивает безопасность оператора и оборудования.
4. Интегрированные измерения и защита. Обеспечивает стандартные выходы для счетчиков энергии и устройств релейной защиты одновременно.
5. Адаптируемость к окружающей среде. Конструкции с масляной или газовой изоляцией обеспечивают длительную эксплуатацию на открытом воздухе или в суровых условиях.
Комбинированный трансформатор – объединяет трансформаторы тока и напряжения в одно устройство для компактной установки и синхронизации измерений. Подходит для проектов с ограниченным пространством или затратами.
Разделенный трансформатор – разделяет трансформаторы тока и напряжения для гибкого размещения и оптимизации точности. Позволяет осуществлять индивидуальный выбор для различных уровней напряжения и тока.
Приходите, как завод и поставщик в Китае, обеспечивает качество, низкую цену и индивидуальный подход.комбинированные измерительные трансформаторыкоторые есть в наличии для быстрой доставки. Наши системы трансформаторов тока производятся в соответствии со строгими стандартами качества и отвечают требованиям промышленности и коммунального хозяйства, обеспечивая точные измерения, эксплуатационную безопасность и надежное долгосрочное использование.
