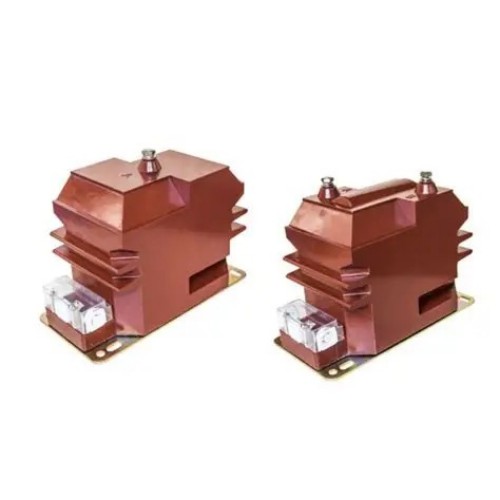

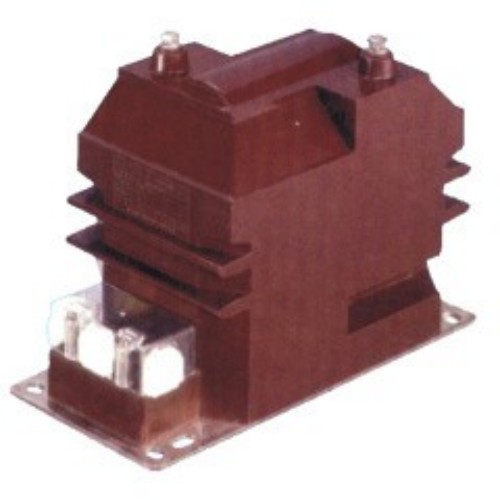

Трансформатор напряжения JDZ10-3/6/10A

Высококачественный трансформатор напряжения JDZ10-3/6/10A предлагает китайский производитель Comewill. Они разработаны для критически важных приложений и обеспечивают надежную работу при измерении напряжения, учете энергии, мониторинге в реальном времени и релейной защите в энергосистемах среднего напряжения.

Серия JDZ10 рассчитана на уровни напряжения 3, 6 и 10 кВ и совместима с частотами 50 и 60 Гц, что позволяет адаптировать их к различным условиям эксплуатации при среднем напряжении. Эти трансформаторы, изготовленные в строгом соответствии со стандартами IEC 186 и GB1207-2006, обеспечивают стабильную и надежную основу для измерения и защиты системы. Как китайская фабрика, которой доверяют, Comewill гарантирует, что каждое изделие соответствует строгим стандартам качества.

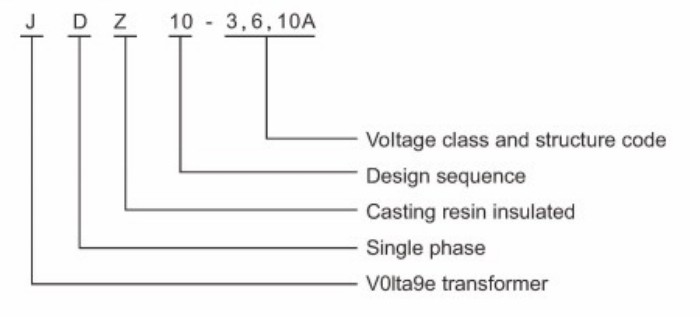

Обозначение типа

Обозначение модели трансформаторов напряжения Comewill RZL-10 и JDZ10-3/6/10 четко определяет основные характеристики устройства:
J: Трансформатор напряжения – указывает категорию оборудования.
D: Однофазный – подходит для однофазных систем электропитания.
Z: Литая изоляция из эпоксидной смолы – повышает изоляционные характеристики и долговечность.
3, 6, 10: Уровни напряжения – определяют совместимость с системами 3 кВ, 6 кВ и 10 кВ.

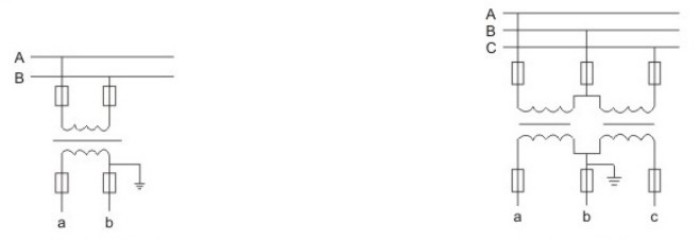

Схемы подключения

Трансформаторы поддерживают как однофазные, так и трехфазные конфигурации проводки, обеспечивая гибкость при различных требованиях к установке.
Схема подключения однофазной линии
Схема подключения трехфазной линии

Схема подключения однофазной линии Схема подключения трехфазной линии

Условия обслуживания

Для обеспечения оптимальной производительности и продления срока службы для трансформатора напряжения Comewill JDZ10-3/6/10A рекомендуются следующие условия эксплуатации:
Высота: Подходит для установки на высоте до 3000 метров над уровнем моря, со стабильной работой в высокогорных районах без специальных модификаций.
Температура окружающей среды: диапазон рабочих температур от -5°C до +40°C для предотвращения ухудшения изоляции и отклонения точности.
Относительная влажность: максимум 65 % при температуре 20 °C, чтобы избежать старения внутренних компонентов под действием влаги.
Уровень загрязнения: Разработан для сред класса загрязнения II, способен справляться с незначительными загрязнениями внутри и снаружи помещений.
Среда установки: не должна содержать агрессивных газов для защиты корпуса и внутренних обмоток.
Если условия установки на вашей стороне особенные (например, высокая влажность и агрессивные газы), вы можете заранее сообщить об этом, чтобы разработать план адаптации!

Технические параметры

Трансформатор напряжения JDZ10-3/6/10A изготовлен в соответствии со стандартами GB20840.3-2013 и GB20840.1-2010, что обеспечивает полное соответствие национальным требованиям. Ключевые характеристики включают в себя:
Коэффициент мощности нагрузки: cos Φ = 0,8 (запаздывание), соответствует характеристикам обычной вторичной цепи.
Расстояние утечки: рассчитано на уровень загрязнения II, что сводит к минимуму риск пробоя изоляции.
Производительность: Стабильные измерения и защитная реакция в стандартных условиях эксплуатации.

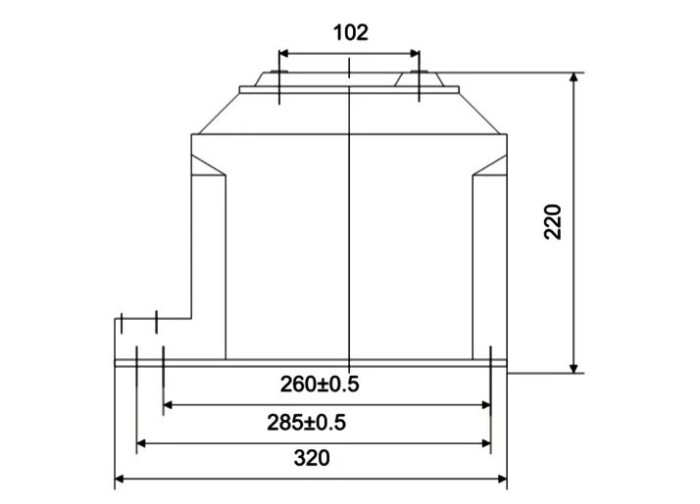

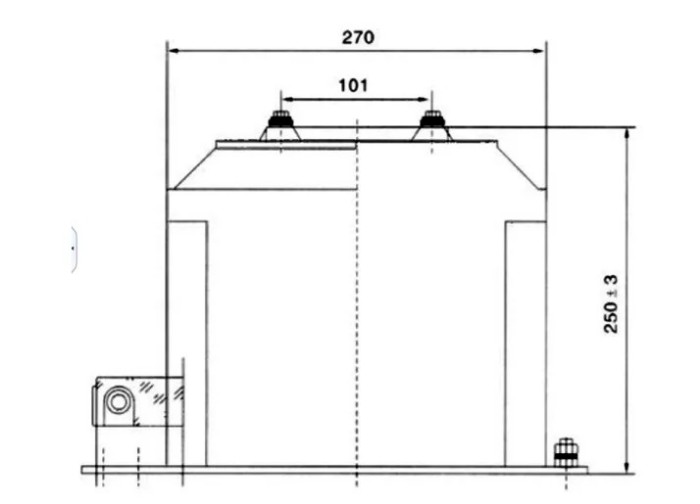

Схема и размеры установки

Часто задаваемые вопросы

1. Каковы основные характеристики трансформатора напряжения JDZ10-3/6/10A?
Литая изоляция из эпоксидной смолы, полностью герметичная, однофазная конструкция, компактный размер и высокая долговечность.

2. Какие уровни напряжения и частоты поддерживаются?
3 кВ, 6 кВ и 10 кВ, совместимые с системами 50 Гц или 60 Гц.

3. Каким стандартам он соответствует?
МЭК 186 и ГБ1207-2006 (ГБ20840.3-2013/ГБ20840.1-2010).

4. Каковы необходимые условия эксплуатации?
Высота над уровнем моря не более 3000 м, температура от -5°С до +40°С, влажность не более 65% при 20°С, уровень загрязнения II класса, отсутствие агрессивных газов.

5. Можно ли настроить его для особых условий?
Да, Comewill предлагает индивидуальную настройку для условий высокой влажности или коррозии.

6. Что означают буквы модели?
J = Трансформатор напряжения, D = Однофазный, Z = Изоляция из эпоксидной смолы, 3/6/10 = Уровень напряжения.

7. Какие классы точности существуют?
0,2, 0,5, 1 и 6P с номинальной мощностью от 15 ВА до 90 ВА.
