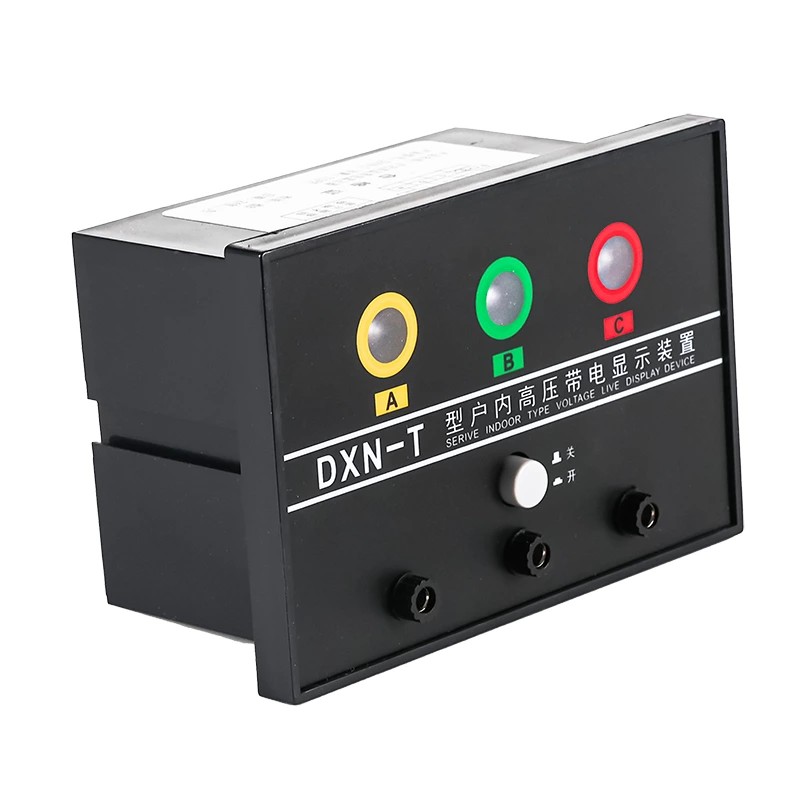

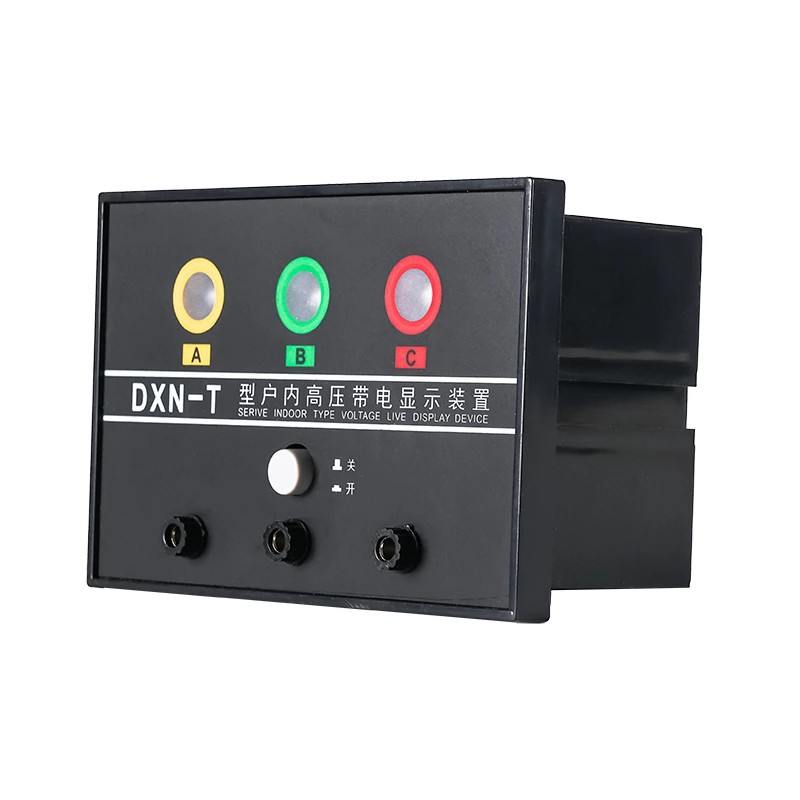

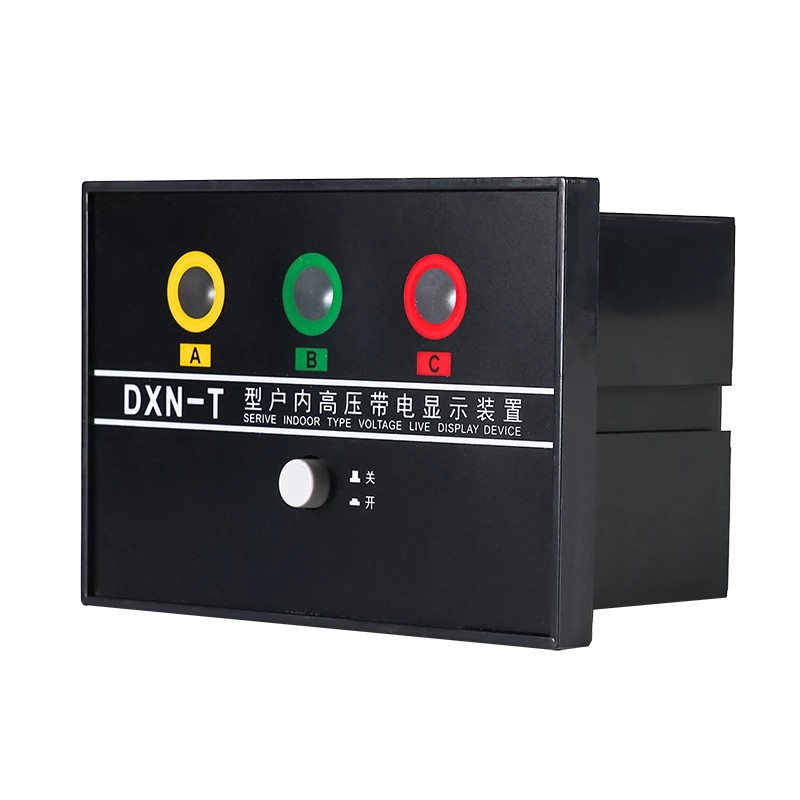

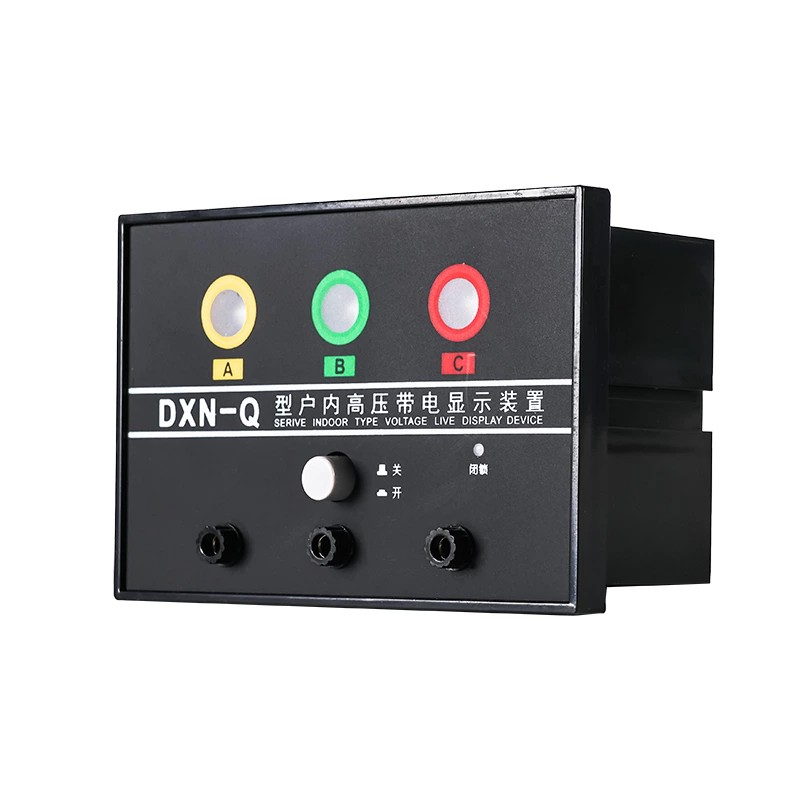

Внутренний высоковольтный индикатор с дисплеем в реальном времени DXN-Q/T

Как профессиональный высококачественный производитель устройств для отображения высокого напряжения в реальном времени, вы можете быть уверены, что купите внутренний высоковольтный индикатор для отображения в реальном времени DXN-Q/T на нашем заводе, и мы предложим вам послепродажное обслуживание и своевременную доставку.

Типичные места установки

Интуитивное предупреждение: когда оборудование находится под высоким напряжением, окно дисплея мигает очень ярко — это похоже на большой, очевидный знак, говорящий: «Под высоким напряжением, держитесь подальше!». Если напряжения нет, дисплей полностью темный. Никаких неясных сигналов, поэтому вы можете сразу определить, что это безопасно, даже на расстоянии нескольких шагов.

Прочный как гвоздь и надежный: корпус изготовлен из огнестойкого АБС-пластика промышленного класса. Этот материал можно переносить и устанавливать много раз — он не царапается и может выдержать небольшой удар. Самое главное, это первоклассный изолятор, поэтому он удерживает электрические поля и предотвращает случайные удары. Даже в пыльных, немного влажных или перепадах температур электрооборудование работает стабильно.

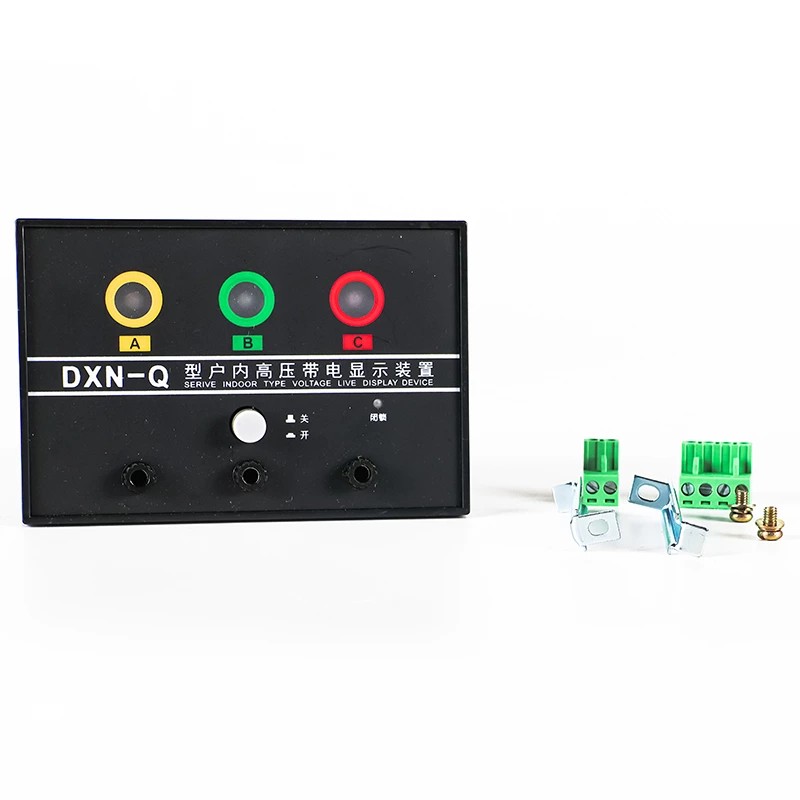

Устанавливается в мгновение ока: индикатор высокого напряжения для установки в реальном времени DXN-Q/T поставляется с предварительно просверленными стандартными отверстиями, поэтому вам не придется измерять и сверлить на месте. Мы также добавляем полный набор крепежных деталей — винты, прокладки, все необходимое. Командам, работающим на месте, не нужны никакие специальные инструменты или сложная отладка. Они могут починить его всего за пару минут, что экономит массу времени и труда.

Типичные места установки

Этот индикатор высокого напряжения в реальном времени обычно устанавливается в ключевых точках внутренних электрических систем, где вам нужно четко видеть, находится ли что-то под напряжением. Он подходит для большинства основных устройств в распределительных сетях высокого напряжения, таких как:
Входящие шины (начальная точка распределения электроэнергии, необходимо круглосуточно следить за состоянием электропитания)
Автоматические выключатели (детали основного управления — прежде чем приступить к техническому обслуживанию, вы должны быть на 100 % уверены в их безопасности, и об этом вам говорит этот индикатор)
Главные трансформаторы (ключевое оборудование для преобразования энергии, требует постоянной индикации подачи напряжения, чтобы вы знали, что оно работает правильно)
Распределительные шкафы (места, где люди много работают — наличие здесь четких инструкций по технике безопасности убережет всех от неприятностей)
Другое внутреннее электрооборудование высокого напряжения (например, высоковольтные распределительные коробки, высоковольтные реакторы и т. д.)

Принцип работы

Устройство работает по принципу связи электрического поля — так можно сказать, что оно использует для работы высоковольтное электрическое поле и встроенный датчик. Он берет индуктивные (бесконтактные) образцы, поэтому может определить, находится ли что-то под напряжением, и показать статус с безопасного расстояния. В отличие от старых детекторов контактного типа, этот никогда не касается непосредственно частей, находящихся под высоким напряжением. Это делает его абсолютно безопасным как для самого устройства, так и для людей, работающих на объекте.

Давайте разберем, как это работает шаг за шагом, красиво и просто:

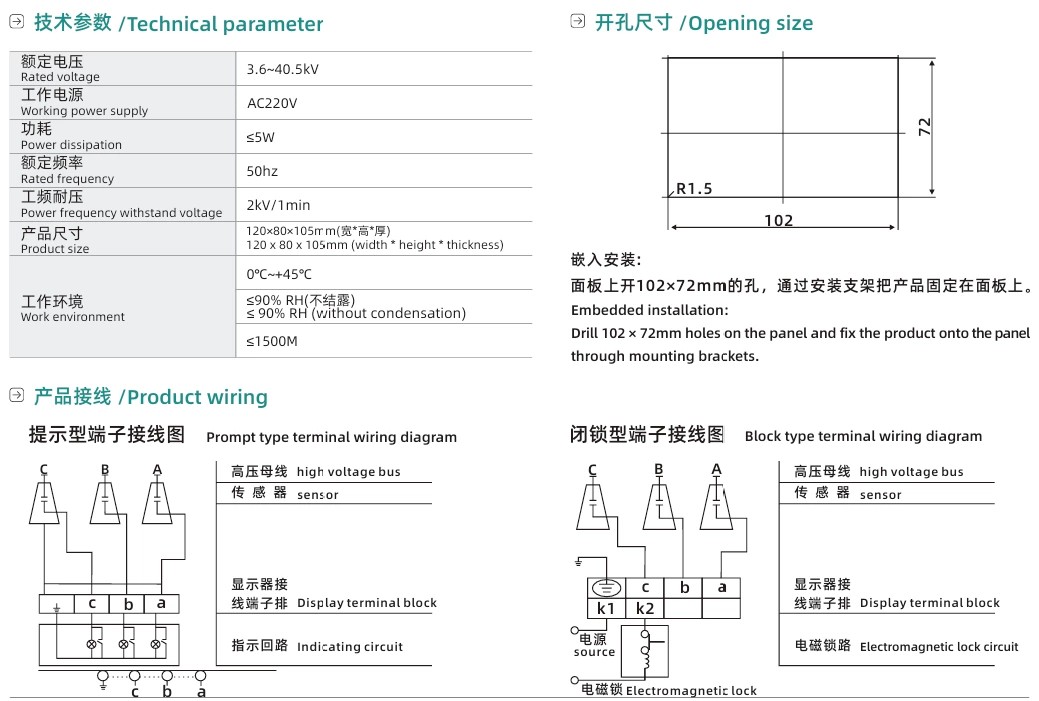

Внутри внутреннего высоковольтного индикатора реального времени DXN-Q/T расположены три отдельных сенсорных блока. Каждый из них подключается к трехфазным шинам A, B, C высоковольтной системы. Таким образом, мы можем проверить состояние включения всех трех фаз, никаких промахов.
При установке три датчика настраиваются строго в соответствии с национальными правилами электробезопасности. Они вообще не касаются частей, находящихся под высоким напряжением, и соблюдают необходимое безопасное расстояние. Это означает отсутствие риска утечки тока или короткого замыкания — полная безопасность.
Когда высоковольтное оборудование находится под напряжением, датчики улавливают сигнал электрического поля от этих частей, находящихся под напряжением. Внутри датчика сигнал преобразуется в стабильный электрический сигнал, а затем отправляется в модуль питания дисплея.
Как только модуль питания получает этот действительный сигнал, он заставляет мигать индикатор, предупреждая людей. Если нет сигнала электрического поля (то есть нет напряжения), индикатор не горит — чистый безопасный сигнал.

Функция индикации неисправности

Помимо того, что это устройство просто показывает, находится ли что-то под напряжением, оно также помогает в поиске неисправностей, что очень удобно для бригад технического обслуживания на месте:
При однофазном замыкании на землю в высоковольтной сети электрическое поле заземленной фазы исчезнет. Индикатор этой заземленной фазы на дисплее сразу же гаснет, а две другие нормальные фазы продолжают гореть. Эта явная разница позволяет специалистам по техническому обслуживанию быстро обнаружить неисправную фазу — без необходимости использовать дополнительные инструменты обнаружения. Это значительно ускоряет устранение неисправностей и сокращает время простоя системы распределения электроэнергии.

Преимущества и ценность продукта

1. Гораздо безопаснее на месте: сверхчеткое визуальное предупреждение в значительной степени избавляет от риска поражения электрическим током из-за неправильной оценки работоспособности оборудования. Это надежная система безопасности для всего эксплуатационного и обслуживающего персонала.
2. Дешево в долгосрочном использовании: в этом устройстве нет сложных электронных деталей, поэтому оно практически никогда не выходит из строя. Огнестойкий корпус из АБС-пластика и светодиодные индикаторы хорошего качества означают, что он может прослужить 8-10 лет при нормальном использовании. И лучшая часть? Вам не нужно выполнять какое-либо обслуживание во время его работы — это экономит кучу денег и избавляет от хлопот при последующем обслуживании.
3. Суперсовместимость: он работает с большинством внутренних высоковольтных систем напряжением от 6 до 35 кВ. Он может работать с высоковольтным оборудованием всех марок, поэтому он действительно универсален — вам не нужно покупать разные индикаторы для разных устройств.
