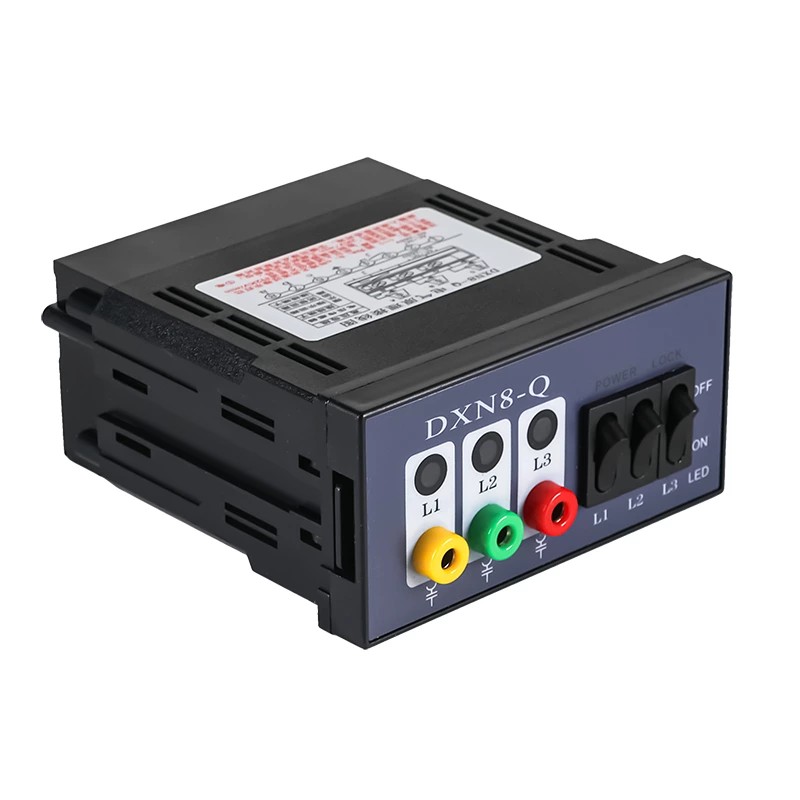

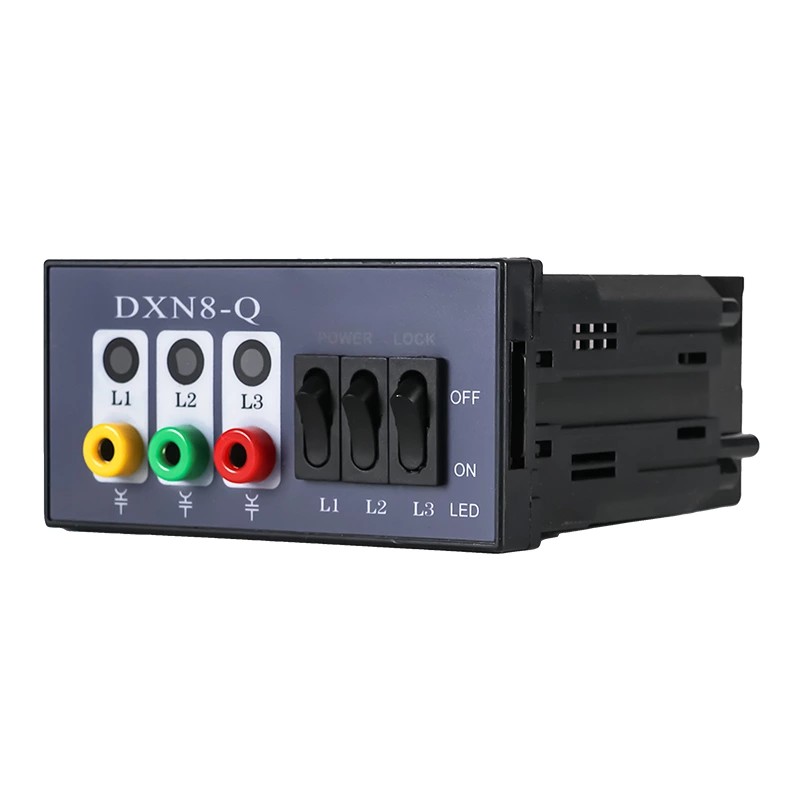

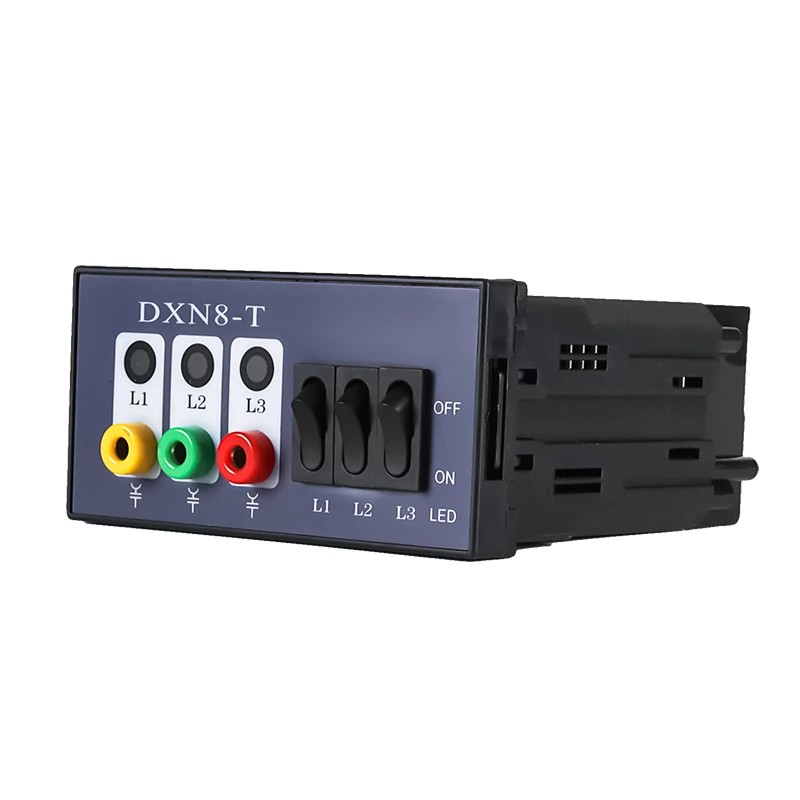

Внутреннее высоковольтное устройство отображения в реальном времени DXN8-T/Q с блокировкой типа

Как профессиональный производитель в Китае, компания Comewill хотела бы предоставить вам качественное внутреннее высоковольтное устройство отображения в реальном времени типа DXN8-T/Q с блокировкой, которое предназначено для установки непосредственно на внутреннее высоковольтное оборудование, и его единственная задача — позволить вам с первого взгляда определить, проходит ли через устройство электричество. Для электриков и обслуживающего персонала эта штука избавляет от многих хлопот — больше не нужно возиться с этими утомительными и трудоемкими этапами обнаружения. Он сразу дает очень четкие подсказки по технике безопасности, что действительно снижает риск поражения электрическим током из-за неправильной оценки того, находится ли устройство под напряжением.

Ключевые особенности:

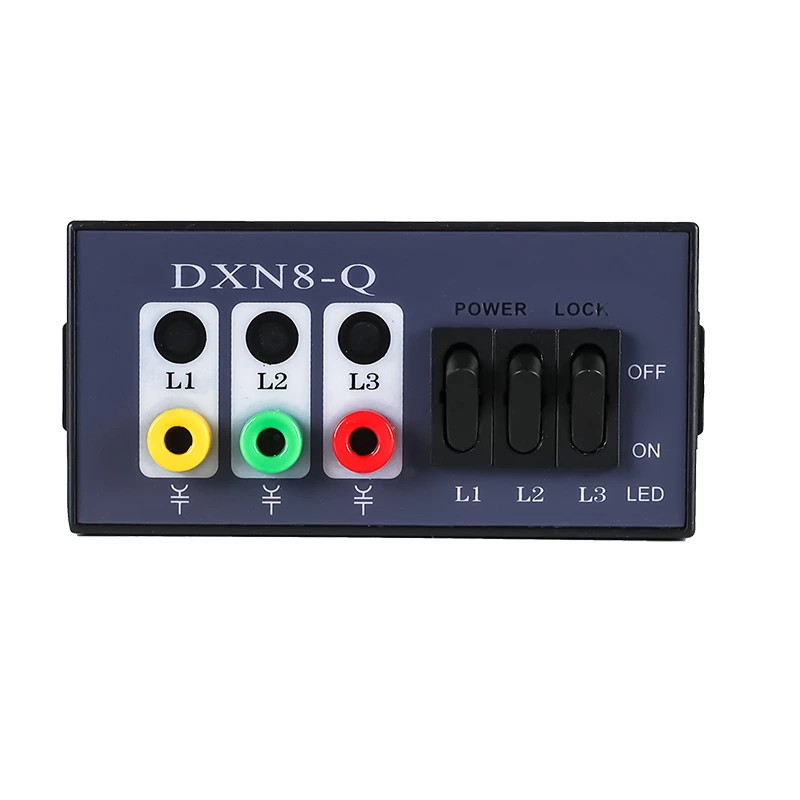

Сверхинтуитивный предупреждающий эффект: когда оборудование находится под высоким напряжением, светодиодные индикаторы в окне дисплея мигают очень ярко — это похоже на большое, привлекающее внимание напоминание, гласящее: «Под высоким напряжением, не приближайтесь!». Если напряжения нет, дисплей полностью темнеет и вообще не светится. Никаких сбивающих с толку сигналов, поэтому вы можете за долю секунды определить, что это безопасно, даже на расстоянии нескольких шагов. Мы специально используем светодиоды высокой яркости, поэтому их легко заметить даже в ярких, хорошо освещенных электрических помещениях.

Достаточно прочный и надежный для использования на месте: корпус изготовлен из огнестойкого АБС-пластика промышленного класса. Этот материал можно переносить и устанавливать несколько раз — его нелегко поцарапать и можно слегка ударить здесь и там. Самое главное, что это первоклассный изолятор, поэтому он контролирует электрические поля и предотвращает случайные удары. Даже в пыльных, немного влажных помещениях или в электротехнических помещениях с большими перепадами температур он работает стабильно, без сбоев.

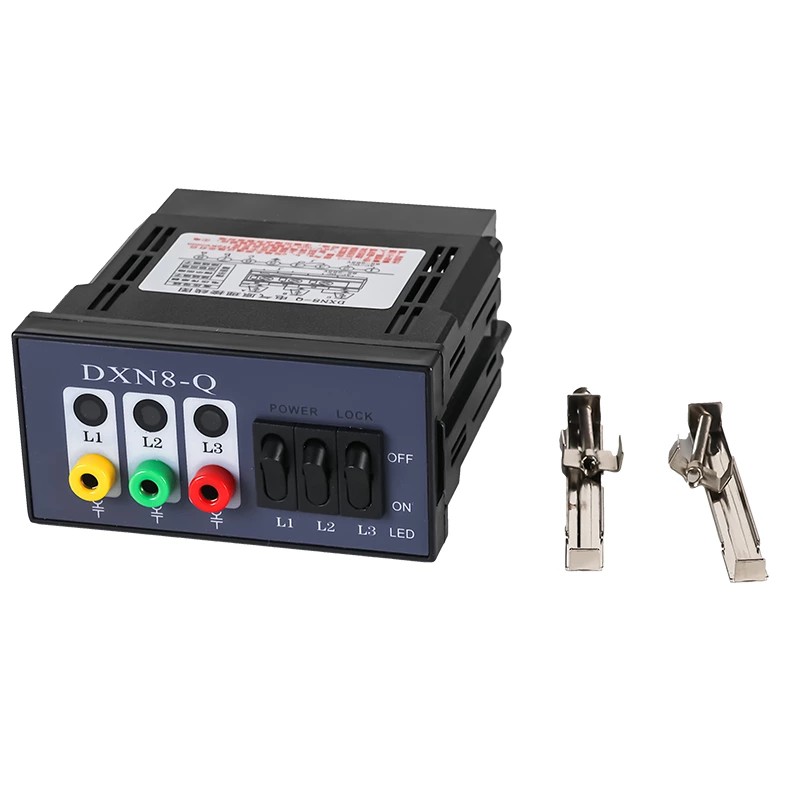

Установка очень проста: индикатор поставляется с предварительно просверленными стандартными отверстиями, поэтому вам не придется измерять и сверлить на месте — это экономит массу времени. Также в комплект кидаем полный комплект крепежных деталей: винты, прокладки, все необходимое. Командам, работающим на месте, не нужны никакие специальные инструменты или сложные работы по отладке. Они могут отремонтировать его и подготовить к использованию всего за пару минут, что также сокращает трудозатраты.

Типичные места установки

Это внутреннее высоковольтное устройство отображения в реальном времени типа блокировки DXN8-T/Q в основном устанавливается в ключевых местах внутренних электрических систем, где вам необходимо четко видеть, находится ли что-то под напряжением. Он подходит для большинства основного оборудования в распределительных сетях высокого напряжения, в частности:
Входящие шины (начальная точка распределения электроэнергии, требуется круглосуточный мониторинг состояния напряжения для обеспечения стабильного электроснабжения)
Автоматические выключатели (основные компоненты управления — перед выполнением каких-либо работ по техническому обслуживанию вам обязательно необходимо убедиться в их безопасности, и этот индикатор сразу вам об этом сообщит)
Главные трансформаторы (ключевое оборудование для преобразования энергии, требует постоянной индикации включения для отслеживания его рабочего состояния)
Распределительные шкафы (зоны с частыми операциями и техническим обслуживанием — наличие четких указаний по технике безопасности здесь имеет решающее значение для защиты персонала от опасности)
Другое внутреннее электрооборудование высокого напряжения (например, высоковольтные распределительные коробки, высоковольтные реакторы и т. д.)

Принцип работы

Внутреннее высоковольтное устройство отображения в реальном времени DXN8-T/Q с блокировкой работает по принципу связи электрического поля — проще говоря, для работы оно использует высоковольтное электрическое поле и встроенный датчик. Он использует индуктивную бесконтактную выборку, поэтому может определять состояние подачи питания и показывать его с безопасного расстояния. В отличие от старомодных детекторов контактного типа, этот никогда не касается непосредственно частей, находящихся под высоким напряжением. Это не только продлевает срок службы устройства, но и делает его максимально безопасным для людей, работающих на объекте.

Давайте разберем рабочий процесс поэтапно, красиво и понятно:
Внутри устройства имеются три независимых сенсорных блока. Каждый агрегат подключается к трехфазным шинам A, B, C высоковольтной системы соответственно. Таким образом, мы можем определить состояние включения всех трех фаз, не пропустив ни одной — никаких «слепых зон» в защите.

При установке три датчика должны быть настроены строго в соответствии с национальными стандартами электробезопасности. Они вообще не касаются частей, находящихся под высоким напряжением, и соблюдают достаточное безопасное расстояние. Это полностью исключает риск утечки тока или короткого замыкания, делая процесс установки и использования абсолютно безопасным.

Когда высоковольтное оборудование находится под напряжением, датчики улавливают сигнал электрического поля, излучаемый частями, находящимися под напряжением. Внутри датчика этот сигнал преобразуется в стабильный электрический сигнал, который затем передается на модуль питания дисплея.

Как только модуль питания получит этот действительный сигнал, он заставит мигать трехфазные индикаторные лампы на дисплее, четко указывая на то, что высоковольтное оборудование находится под напряжением. Если сигнал электрического поля не обнаружен (то есть нет напряжения), индикаторы не горят, подавая четкий безопасный сигнал.

Функция индикации неисправности

Помимо основной функции отображения состояния электропитания, это внутреннее высоковольтное устройство отображения в реальном времени типа DXN8-T/Q с блокировкой также помогает в диагностике неисправностей — оно очень полезно для групп технического обслуживания на месте:

Обнаруживает однофазные замыкания на землю

Фаза неисправности для индикатора ВЫКЛ.

Нормальные фазы индикаторов все еще мигают

Обеспечивает быстрое обнаружение неисправностей без дополнительных инструментов.

Сокращает время простоя и затраты на техническое обслуживание

Преимущества и ценность продукта

1. Повышенная безопасность

Мгновенное визуальное предупреждение

Предотвращает неправильную оценку оборудования под напряжением

2. Низкая стоимость обслуживания.

Простая конструкция, низкий уровень отказов

Срок службы 8–10 лет

Работа без обслуживания

3. Сильная совместимость

Подходит для большинства внутренних систем высокого напряжения.

Совместимость с оборудованием разных марок.

Упрощает закупки

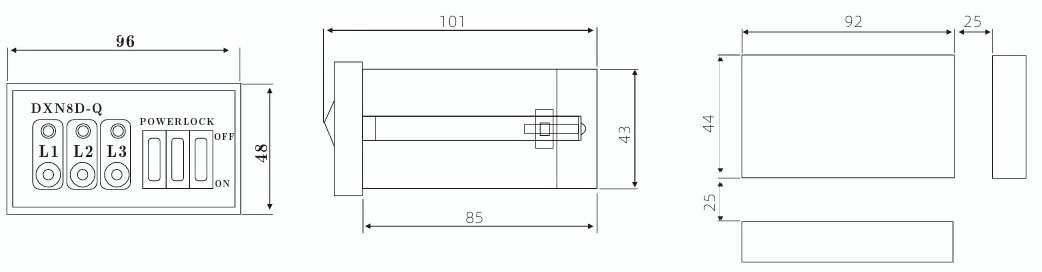

Форма и размер отверстия

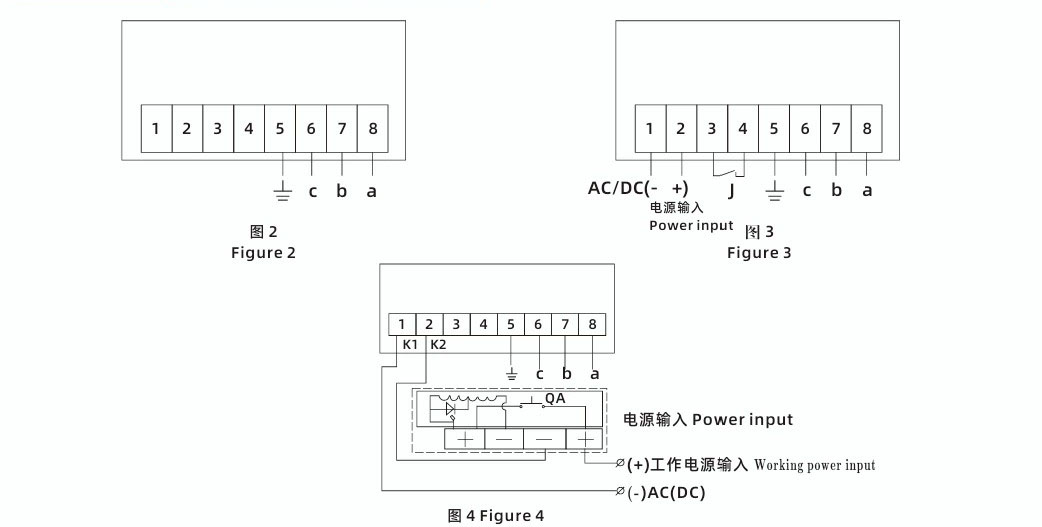

Схема подключения вид сзади
