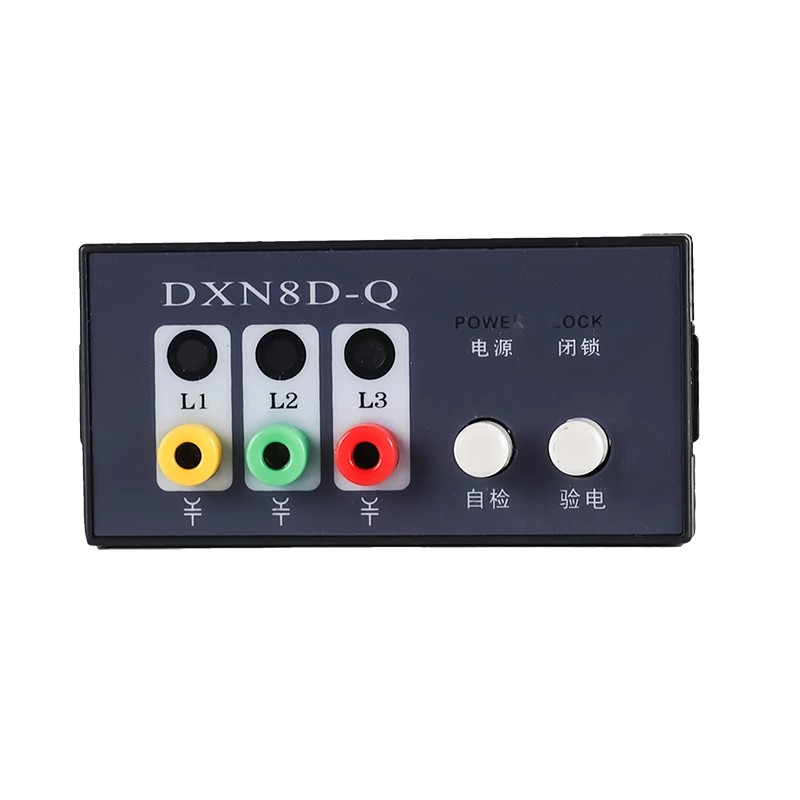

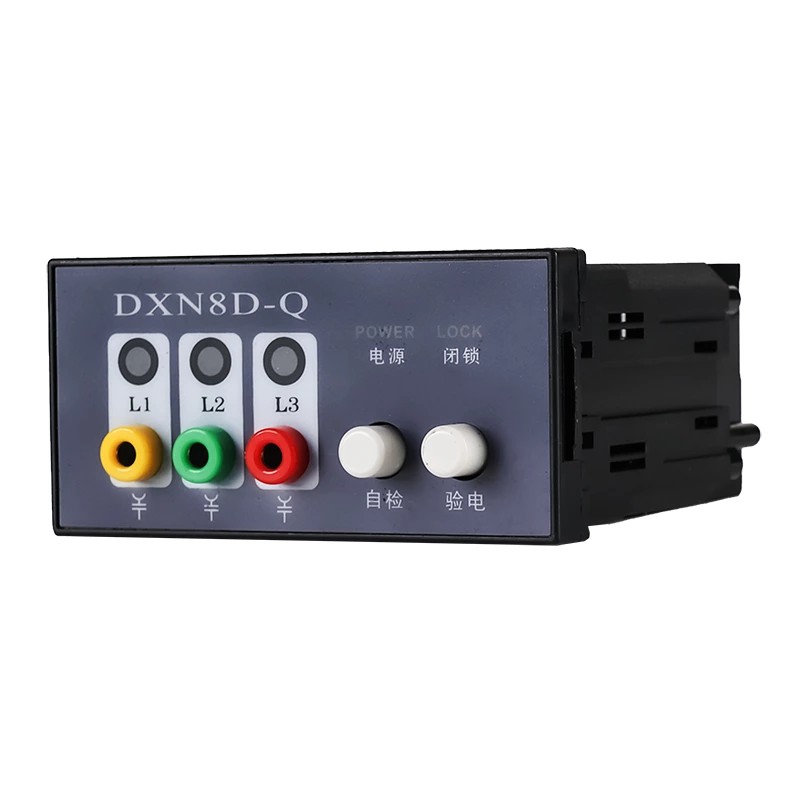

Внутреннее высоковольтное устройство отображения в реальном времени типа DXN8-Q/T

Основываясь на проверенных практических применениях и инженерных проверках, высоковольтное устройство отображения видео в реальном времени для помещений типа DXN8-Q/T, производимое заводом Comewill, предлагает практическое повышение безопасности для сред с высоким напряжением. Устройство обеспечивает мгновенное визуальное подтверждение состояния подачи питания, одновременно предотвращая небезопасные операции посредством автоматической блокировки.

Что такое высоковольтное устройство отображения видео в реальном времени для помещений типа DXN8-Q/T?

Внутреннее высоковольтное устройство отображения в реальном времени типа DXN8-Q/T представляет собой защитное устройство двойной функции, объединяющее индикацию включения и механическую защиту от блокировки. Разработанный для внутренних распределительных устройств напряжением 6–40 кВ, он использует технологию бесконтактного измерения электрического поля для обнаружения наличия напряжения и немедленного визуального оповещения, одновременно предотвращая несанкционированный или небезопасный доступ к оборудованию, находящемуся под напряжением.

Ключевые особенности:

1. Двойной механизм защиты безопасности

Яркое мигание светодиода четко указывает на наличие высокого напряжения.

Автоматическая блокировка предотвращает открытие дверей распределительного устройства под напряжением.

Мгновенное освобождение при отключении напряжения

Устраняет риск неправильной эксплуатации и поражения электрическим током.

2. Технология бесконтактного обнаружения.

Принцип связи электрического поля обеспечивает безопасное измерение

Нет прямого контакта с токоведущими частями

Повышает безопасность и продлевает срок службы устройства.

3. Прочный промышленный дизайн

Огнестойкий корпус из АБС-пластика.

Устойчив к пыли, влажности и перепадам температуры.

Длительный срок службы 8–10 лет без технического обслуживания.

4. Быстрая и стандартизированная установка

Предварительно просверленные монтажные отверстия

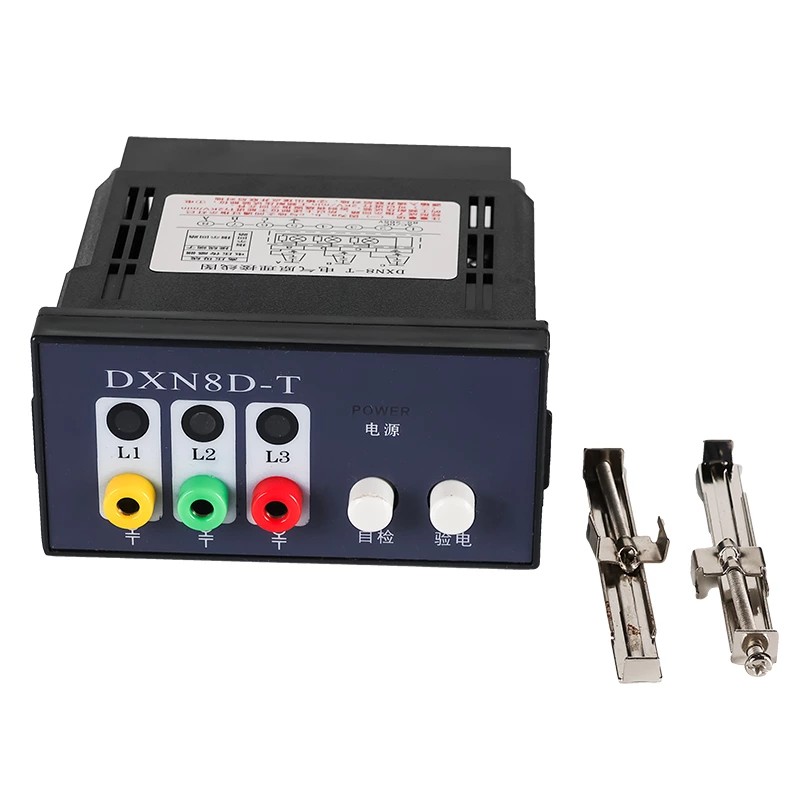

Полный комплект аксессуаров в комплекте

Никаких специальных инструментов или сложной настройки не требуется.

Установка завершена в течение нескольких минут

5. Возможность индикации неисправностей

Обнаруживает однофазные замыкания на землю

Индикатор фазы неисправности автоматически выключается

Ускоряет устранение неполадок и сокращает время простоя

Принцип работы

Обнаружение электрического поля → Преобразование сигнала → Светодиодное предупреждение → Блокировка → Индикация неисправности

Высоковольтное устройство отображения в реальном времени Comewill для использования в помещении (модель DXN8-Q/T) использует технологию связи электрического поля и бесконтактного измерения для безопасного и непрерывного мониторинга живого состояния оборудования 6–40 кВ в режиме реального времени. Устройство содержит три независимых внутренних датчика, соответствующих шинам фаз A, B и C соответственно; эти датчики генерируют сигналы, обнаруживая электрическое поле высокого напряжения, и передают их на модуль дисплея.

Когда оборудование находится под напряжением, светодиодные индикаторы мигают, а механизм механической блокировки одновременно автоматически блокирует дверь шкафа распределительного устройства. При отключении напряжения индикаторы гаснут, и механизм блокировки автоматически отключается, обеспечивая тем самым интуитивное сочетание индикации текущего состояния и защиты от неправильной эксплуатации на основе блокировки. В случае однофазного замыкания на землю индикатор поврежденной фазы гаснет, а индикаторы остальных двух фаз продолжают мигать, что позволяет быстро локализовать повреждение на месте.

Приложения

Тип DXN8/QT широко используется во внутренних распределительных системах высокого напряжения, в том числе:

Распределительные устройства среднего напряжения (6–40 кВ)

Входящие шинные системы

Автоматические выключатели и шкафы управления

Трансформаторные установки

Высоковольтные распределительные коробки и реакторы

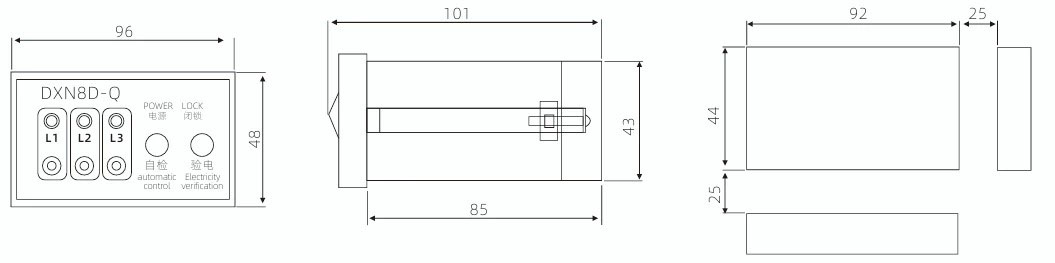

Форма и размер отверстия

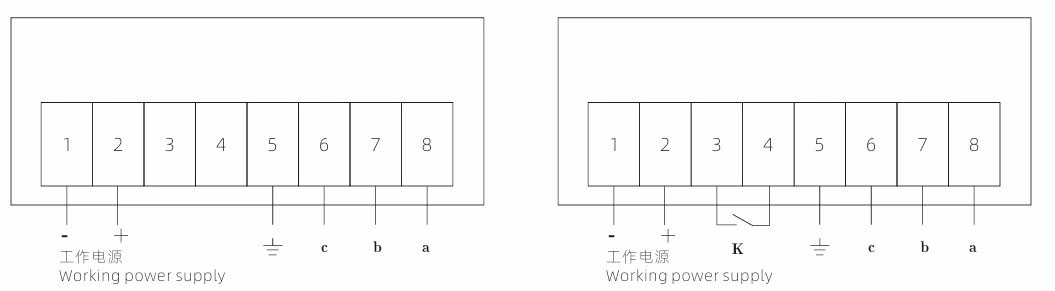

Схема подключения вид сзади
