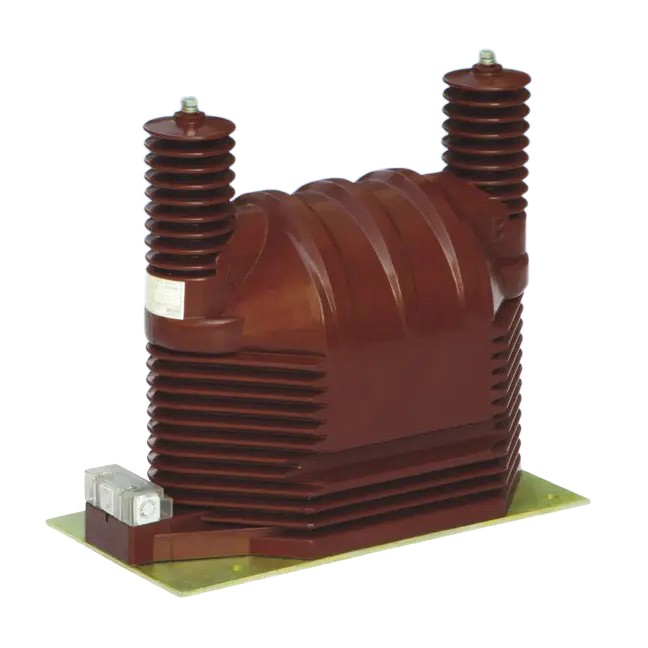

Высококачественные трансформаторы напряжения JDZ9-35Q, изготовленные из высококачественных изоляционных материалов, изготовленные Comewill, профессиональным производителем в Китае, имеют компактную, но прочную конструкцию. Это означает, что они хорошо выдерживают механические нагрузки и обеспечивают надежную электрическую изоляцию — без ущерба для долговечности. У каждой модели также есть своя особенность: JDZ9-35Q профессионально справляется с влажностью, поэтому идеально подходит для влажных или влажных мест. С другой стороны, JDZ9-35G оснащен мощной защитой от перенапряжения — защищает вашу электрическую систему от внезапных скачков напряжения.
Независимо от того, используете ли вы трансформаторы напряжения JDZ9-35Q на подстанциях, промышленных предприятиях или в распределительных сетях, обе модели обеспечивают стабильные и точные измерения напряжения в течение длительного времени. Они не просто выполняют свою работу — они делают вашу электрическую систему более безопасной и эффективной в эксплуатации.
Номинальное напряжение: 35 кВ (первичная сторона)
Номинальный коэффициент трансформации: 35000/100 В (некоторые модели поддерживают многообмоточную конфигурацию)
Уровень точности: 0,2, 0,5, 1,0, 3,0, 6P (некоторые модели поддерживают комбинированный уровень, например 0,2/0,5/6P)
Номинальный уровень изоляции: 40,5/95/200 кВ (некоторые модели 42/95/185 кВ)
Максимальная мощность: 1000 ВА (некоторые модели могут достигать 2000 ВА)
Полностью закрытая отливка из эпоксидной смолы, устойчивая к загрязнениям и влаге, подходящая для тропических регионов.
Установка нижней пластины, компактный размер, поддерживает установку в любом направлении.
Клеммная коробка вторичного выхода позволяет прокладывать провода в разных направлениях и имеет защиту от кражи.
Учет электроэнергии, контроль напряжения и релейная защита в энергосистеме.
Трансформатор напряжения JDZ9-35Q также может быть установлен в распределительных устройствах типа KYN-35 и других высоковольтных распределительных устройствах.

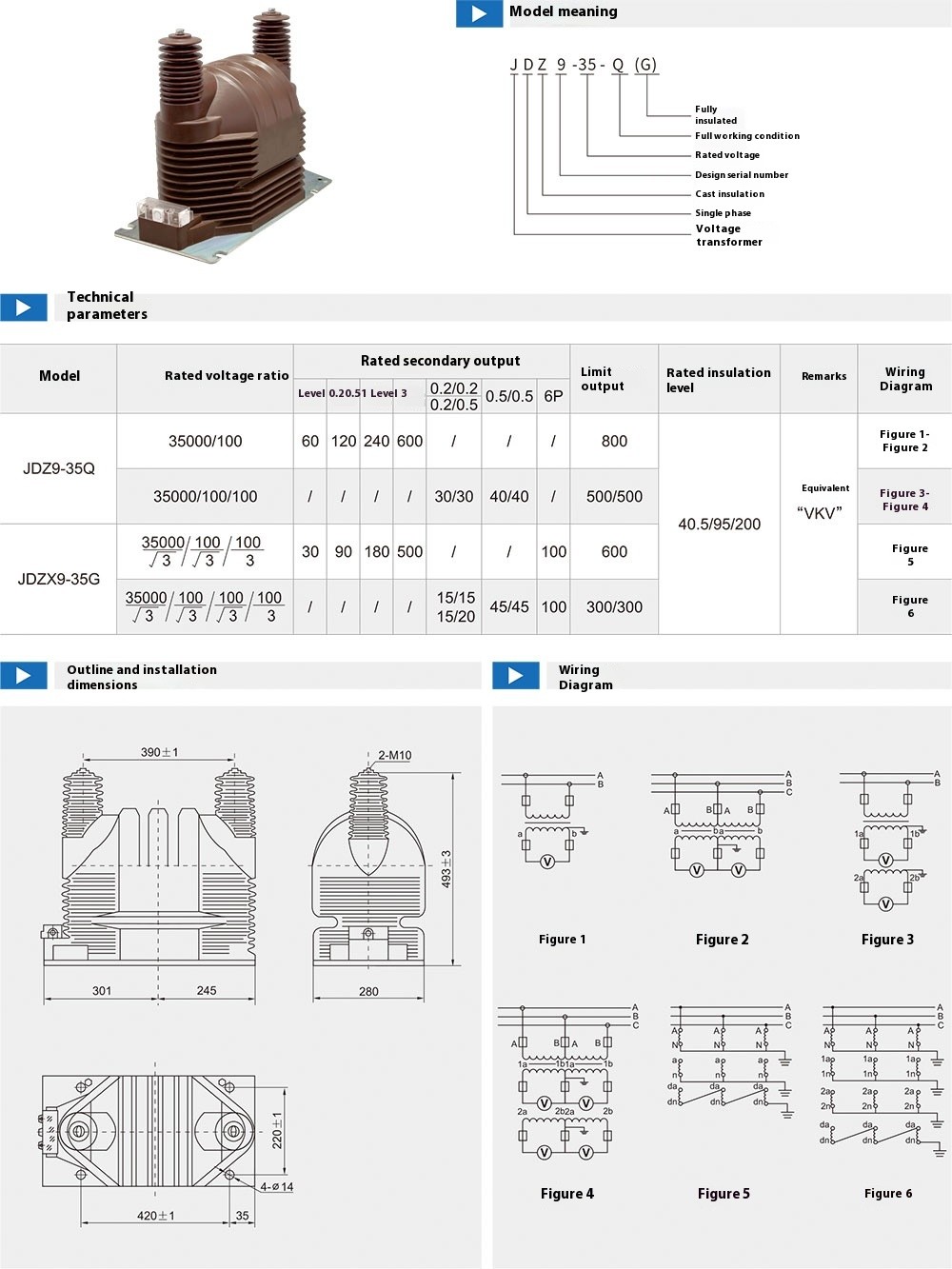

| Тип | номинальный коэффициент напряжения (кВ) | Номинальная вторичная мощность (ВА) | Макс.выход (ВА) | номинальный уровень изоляции (кВ) | Схема подключения | |||||||
| 0.2 | 0.5 | 1 | 3 | 0,2/0,2 | 0,2/0,5 | 0,5/0,5 | 6П(3П) | |||||
| JDZ9-35 | 35/0,1 | 60 | 120 | 240 | 600 | / | / | / | / | 800 |
|
Рисунок 1-2 |
| 35/0,1/0,1 | / | / | / | / | 30/30 | 30/30 | 40/0 | / | 500/500 | 40,5/95/200 | Рисунок 3-4 | |
| JDZ9-35 | 35/ 0,1/0,1✓3 /✓3/3 | 30 | 90 | 180 | 500 | / | / | / | 100 | 600 | Рисунок 5 | |
| 35 /0,1/0,1/0,1✓3/✓3/✓3/ 3 | / | / | / | / | 15/15 | 15/20 | 45/5 | 100 | 300/300 | Рисунок 6 | ||
