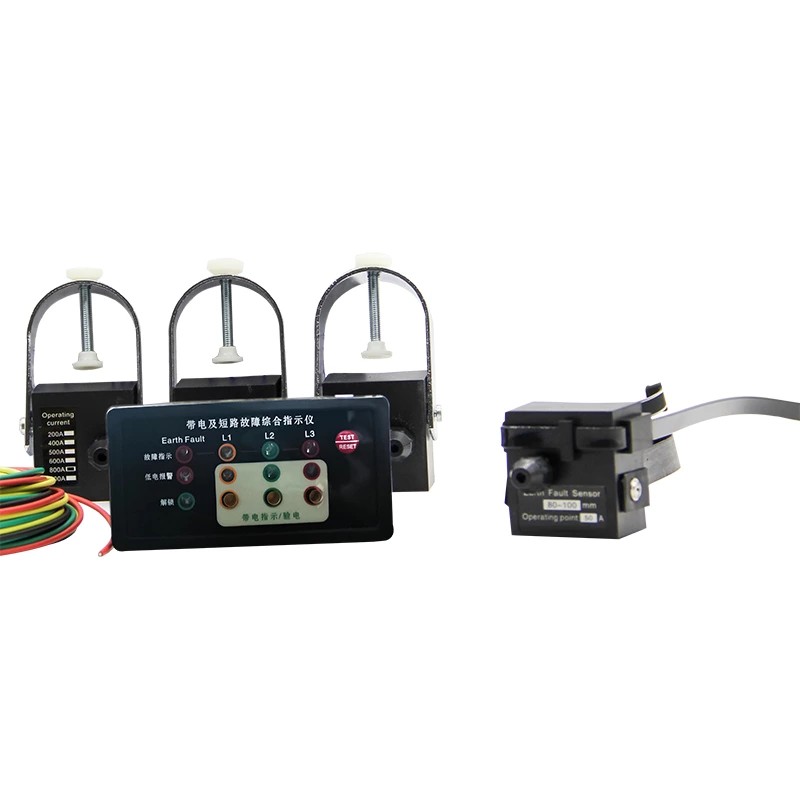

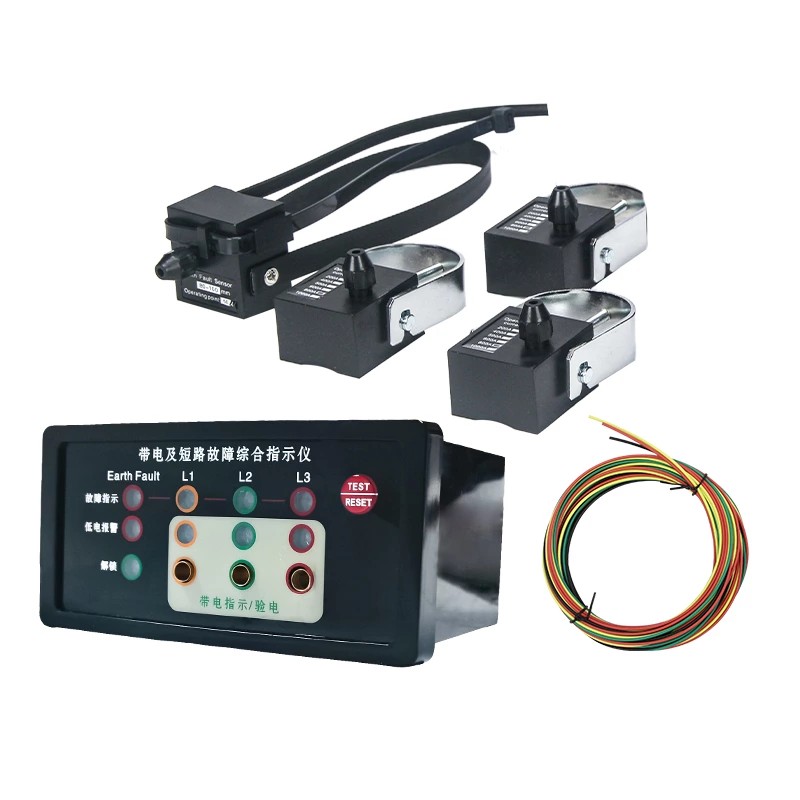

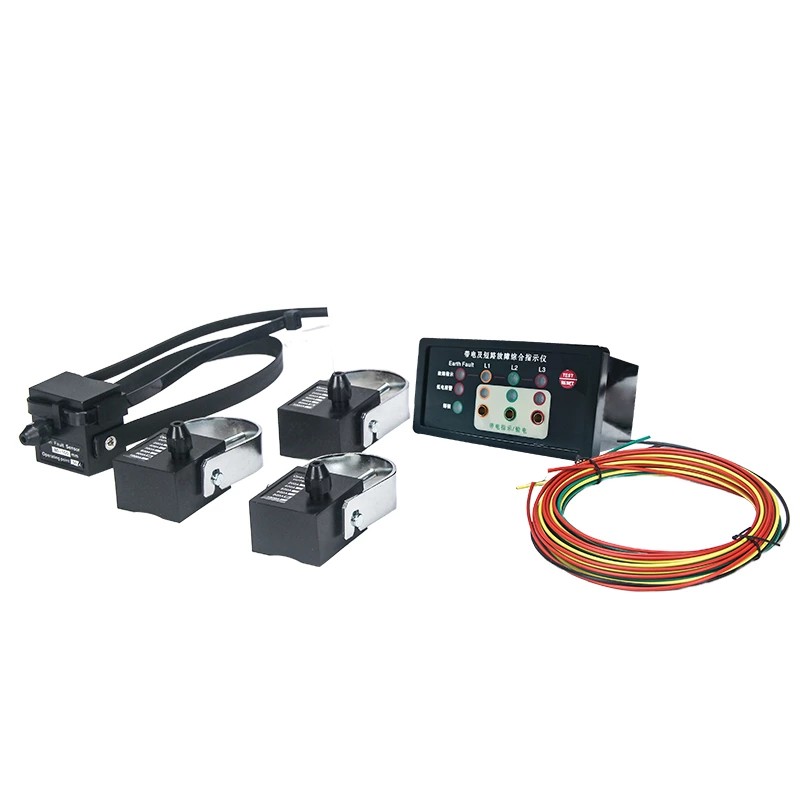

EKL-4DXN Индикатор неисправности линии с живым статусом

Что такое индикатор неисправности линии EKL-4DXN с активным статусом?

Индикатор неисправности линии EKL-4DXN с актуальным статусом — это устройство онлайн-мониторинга, разработанное Comewill специально для высоковольтных распределительных устройств и распределительных сетей ниже 20 кВ. Это устройство объединяет функции обнаружения неисправностей, индикации в реальном времени и проверки фазы. Благодаря модульной конструкции и технологии оптоволоконной связи он может стабильно работать в сложных электромагнитных условиях, обеспечивая надежную поддержку при ежедневных проверках и диагностике неисправностей в энергосистемах.

Особенности продукта

1. Основные функции сигнализации неисправностей

Сигнализация короткого замыкания

При возникновении короткого замыкания в линии датчик короткого замыкания, встроенный в индикатор неисправности линии EKL-4DXN с актуальным статусом, немедленно фиксирует ток повреждения и передает сигнал тревоги на главный компьютер по оптоволоконному кабелю. Волоконно-оптическая связь обладает сильными помехозащищенными возможностями, что позволяет избежать влияния электромагнитных помех внутри распределительного устройства на передачу сигнала. При получении сигнала главный компьютер включает соответствующий индикатор короткого замыкания, помогая персоналу на месте быстро обнаружить неисправную цепь.

Сигнализация замыкания на землю

Датчик заземления постоянно контролирует ток нулевой последовательности линии. Когда ток замыкания на землю достигает или превышает заданный порог сигнализации, датчик отправляет сигнал на основной блок по оптоволоконному кабелю, и основной блок немедленно активирует сигнал тревоги замыкания на землю. Эта функция помогает заблаговременно обнаружить замыкания на землю, предотвращает дальнейшее ухудшение изоляции оборудования и снижает риск поражения электрическим током.

2. Функции, связанные с высоким напряжением

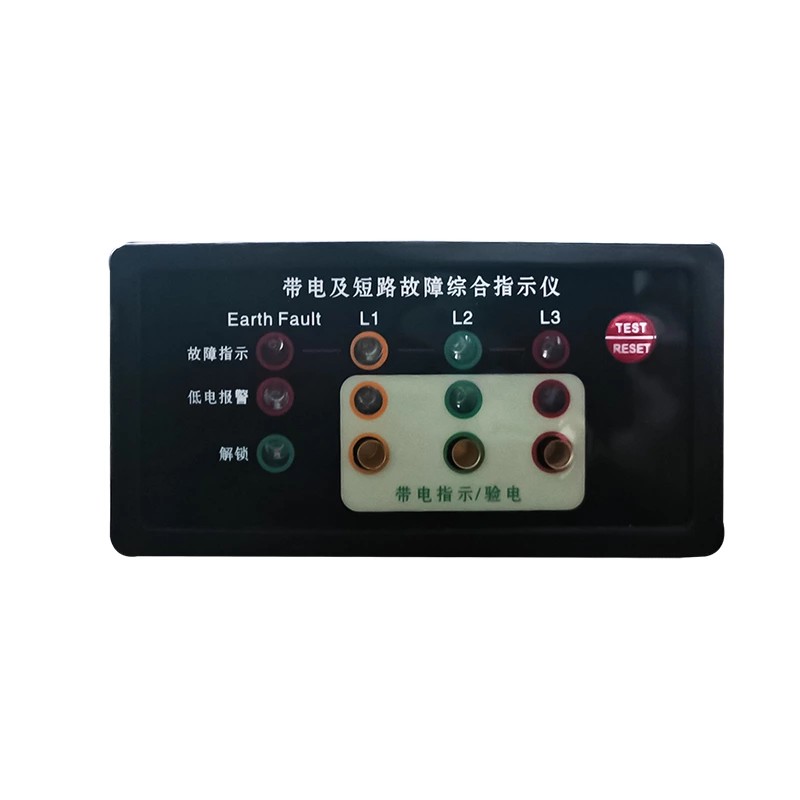

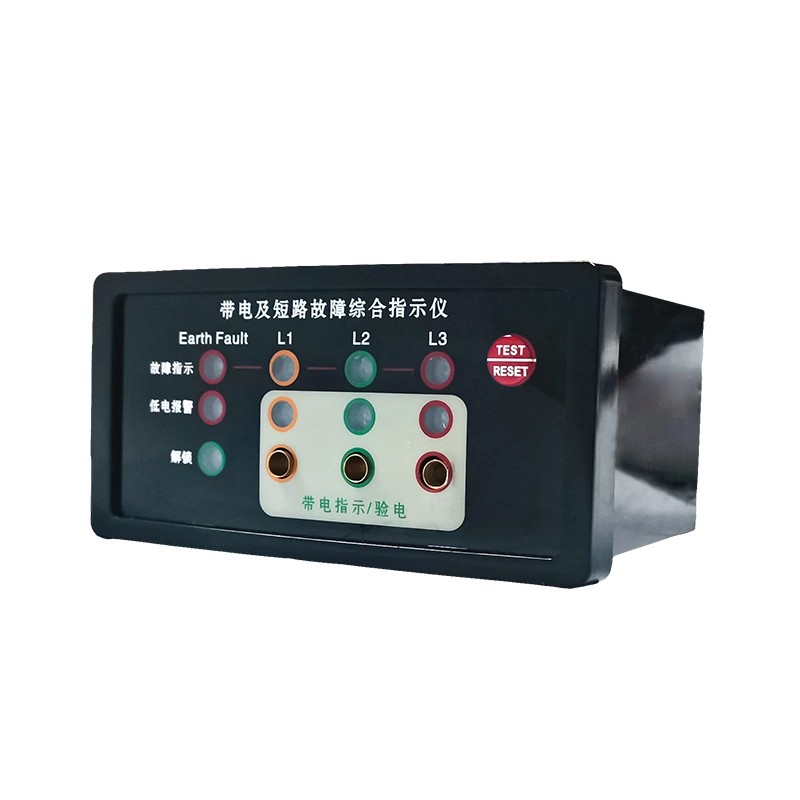

Индикатор высокого напряжения в реальном времени: Качественный индикатор неисправности линии EKL-4DXN с живым статусом постоянно контролирует текущее состояние высоковольтных линий. Панель основного блока оснащена яркими светодиодными индикаторами, соответствующими фазам L1, L2 и L3 соответственно. Частота мигания индикаторов примерно отражает уровень напряжения. Светодиоды питаются напрямую от высоковольтного электрического поля, не потребляя при этом встроенную батарею основного блока. Такая конструкция обеспечивает непрерывность индикации текущего состояния и продлевает общий срок службы батареи.

Проверка фазы высокого напряжения: на панели основного блока имеется специальный интерфейс проверки фазы. Персонал по техническому обслуживанию может использовать этот интерфейс для проверки и подтверждения точности входного сигнала высокого напряжения и индикации неисправностей. Использование этой функции для проверки фазы перед выполнением подключения к линии или работами по техническому обслуживанию помогает избежать сбоев оборудования, вызванных ошибками фазы.

3. Гибкие режимы сброса

Чтобы адаптироваться к разным ритмам работы на разных объектах, EKL-4DXN предлагает три режима сброса:

Автоматический сброс: после устранения неисправности устройство может автоматически сбросить настройки в заданное время. Дополнительные интервалы сброса включают 8 секунд, 12 часов, 24 часа и 48 часов (заводское значение по умолчанию — 12 часов). Этот режим подходит для автоматических или удаленных объектов, что снижает частоту сбросов настроек обслуживающим персоналом на месте.

Ручной сброс: после устранения неисправности персонал на объекте может напрямую нажать кнопку «Сброс/Тест» на индикаторе неисправности линии EKL-4DXN с панелью текущего состояния, чтобы немедленно очистить состояние тревоги, гарантируя, что индикация устройства соответствует текущему состоянию линии.

Удаленный сброс: устройство поддерживает отправку сигналов тревоги в центр управления, а также может получать команды удаленного сброса из центра управления. В крупных распределительных сетях с многочисленными удаленными устройствами эта функция помогает диспетчерам удаленно управлять состоянием устройств, сокращая ненужные посещения объектов.

4. Функции самотестирования и сигнализации низкого напряжения.

Функция автоматического тестирования: Чтобы убедиться, что оборудование находится в нормальном рабочем состоянии, пользователь может нажать кнопку «Сброс/Тест» на панели основного устройства. В это время индикаторы L1, L2, L3 и L4 мигнут девять раз, а затем автоматически перезагрузятся. Тест также можно прервать вручную, повторно нажав кнопку. Этот простой процесс самотестирования помогает персоналу перед началом работы быстро убедиться в том, что функции индикатора работают нормально, что устраняет необходимость носить с собой дополнительные инструменты для тестирования.

Сигнализация низкого напряжения:

Индикатор неисправности линии EKL-4DXN с активным статусом питается от встроенной литиевой батареи. Когда напряжение батареи ниже нормального рабочего диапазона, устройство подает сигнал тревоги о низком напряжении, предлагая пользователю вовремя заменить батарею. Эта функция помогает предотвратить неспособность устройства точно отображать информацию о неисправностях из-за разрядки аккумулятора, тем самым обеспечивая постоянную надежность оборудования.

5. Регулируемые настройки параметров.

Как профессиональный производитель, Comewill позволяет пользователям настраивать несколько параметров сигнализации в соответствии с фактическими условиями эксплуатации. Будь то пороговое значение тока короткого замыкания, пороговое значение тока заземления или время автоматического сброса — все это можно настроить на месте, что позволяет оборудованию адаптироваться к различным условиям линии и эксплуатационным требованиям.
