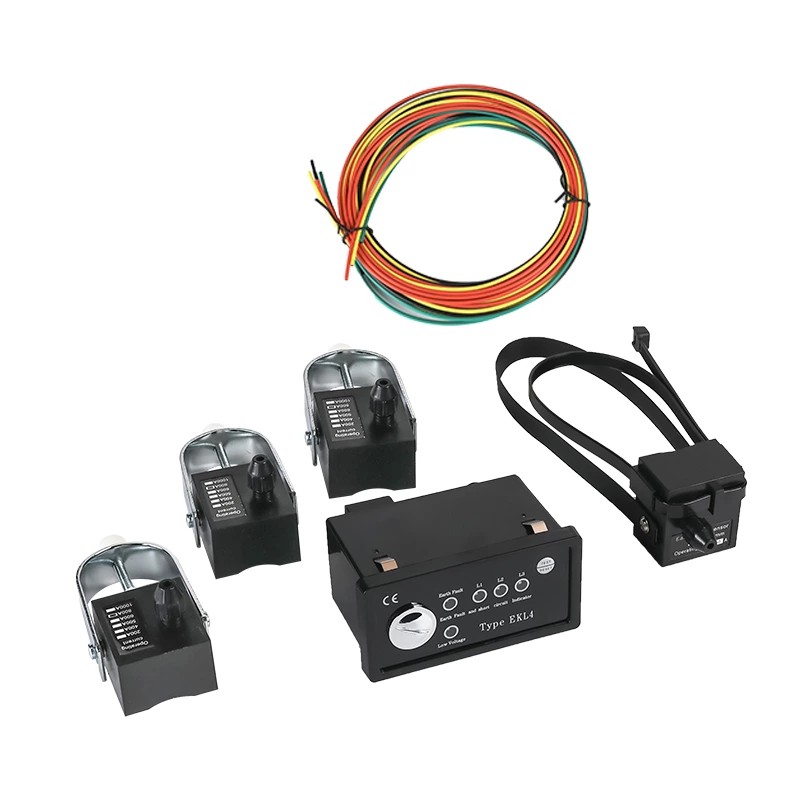

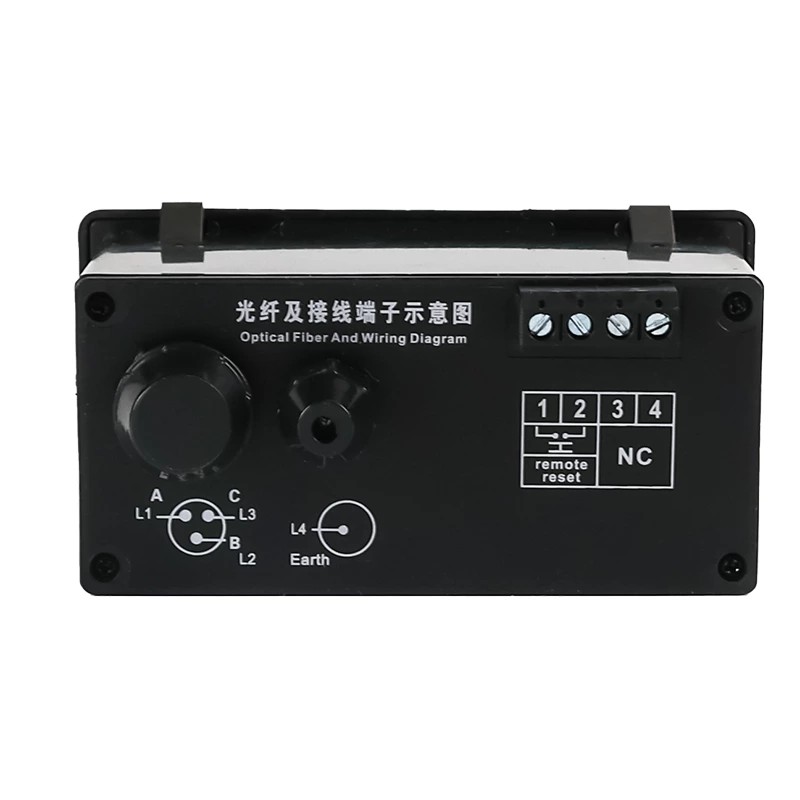

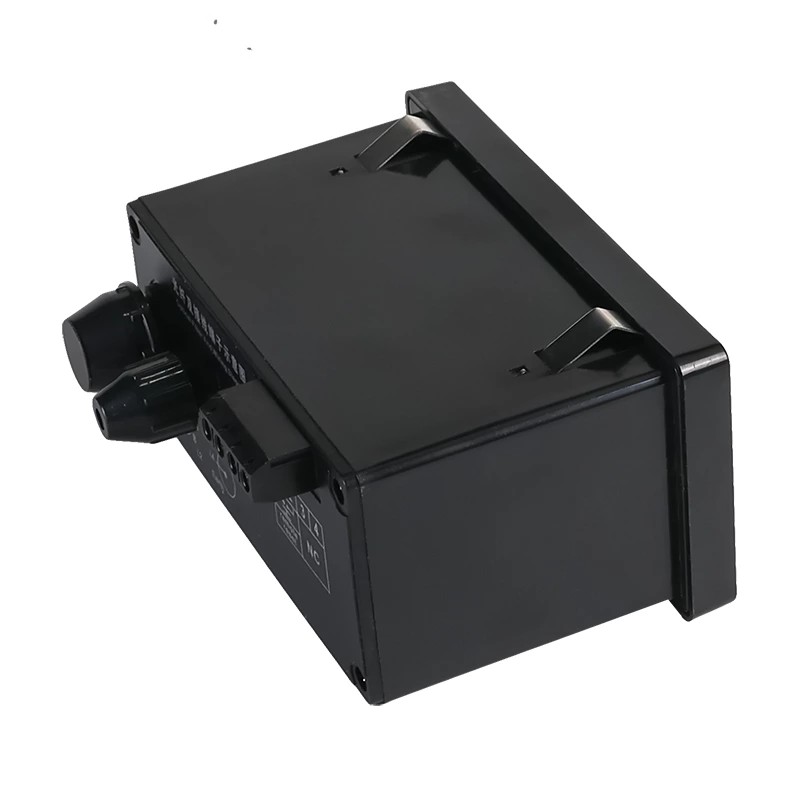

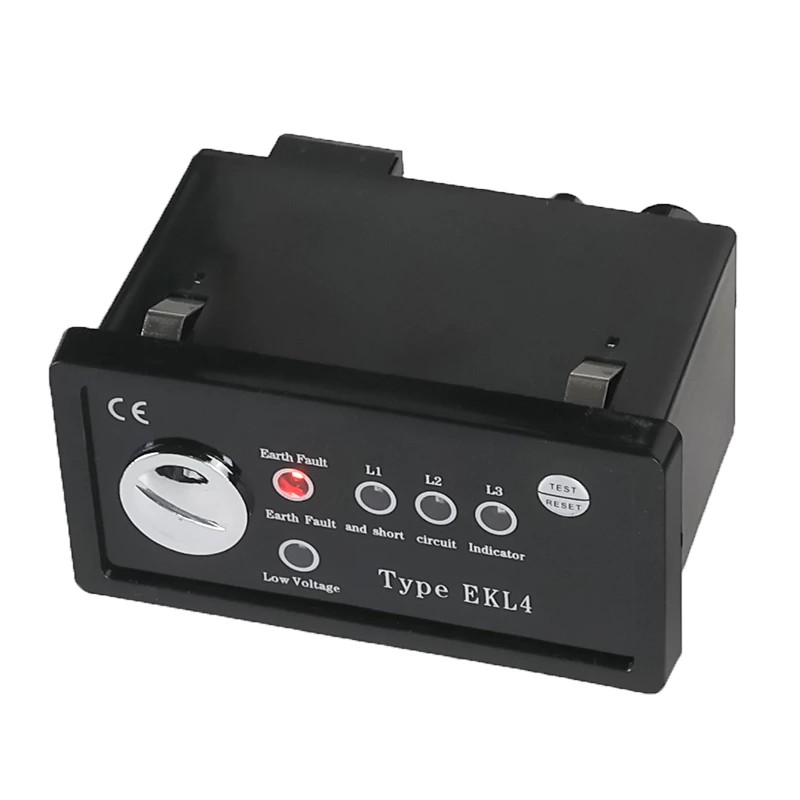

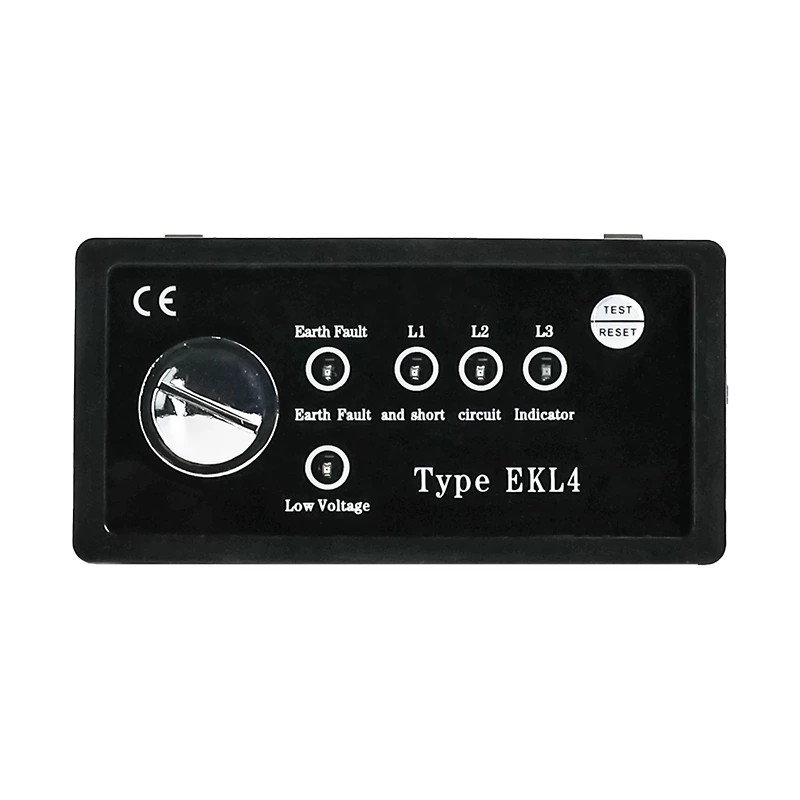

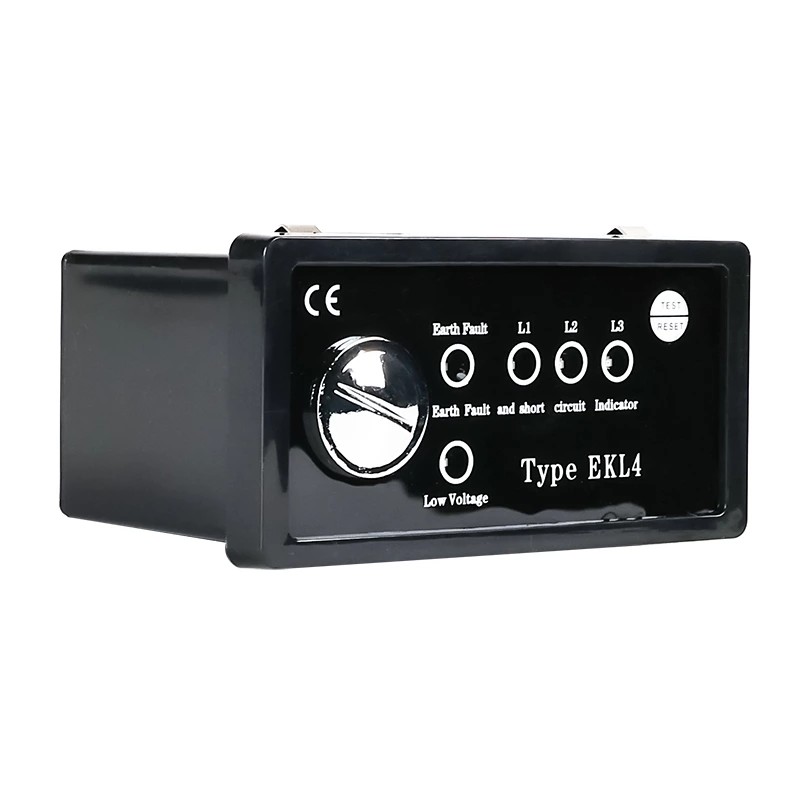

Тип панели Индикатор неисправности EKL4

Оповещения в режиме реального времени о серьезных неисправностях: короткое замыкание и заземление

Самая большая задача панельного индикатора неисправностей EKL4 — это раннее обнаружение серьезных неисправностей и немедленное оповещение нас. Вот тут-то и вступают в действие сигнализация тока короткого замыкания и сигнализация заземления — они охватывают две наиболее распространенные неисправности, с которыми вы можете столкнуться на высоковольтных линиях.

Начнем с сигнализации тока короткого замыкания. Устройство имеет встроенный датчик, который круглосуточно приклеен к высоковольтным кабелям и наблюдает за ними, пока они работают. Перед отправкой мы можем установить порог тока короткого замыкания, который точно соответствует потребностям системы пользователя — здесь нет универсального мусора. Как только сетевой ток достигает или превышает это установленное значение, датчик короткого замыкания сразу же отправляет сигнал тревоги на основной блок по оптоволоконному кабелю. Честно говоря, лучше всего использовать оптическое волокно — оно очень стабильно и не портится из-за помех. Это необходимо для суровых условий на открытом воздухе, таких как строительные площадки, где слышен всевозможный электрический шум, или удаленные сельские электросети, где повсюду непогода. Когда основной блок получает этот сигнал, он сразу же делает две вещи: во-первых, он зажигает соответствующий сигнальный индикатор на панели, так что мы, люди в полевых условиях, можем увидеть его за долю секунды. Во-вторых, он может отправить этот сигнал прямо в центральную систему управления. Это означает, что и патрульная группа на линии, и ребята в офисе получают оповещение одновременно — без задержек, что значительно сокращает время нашего реагирования.

Еще есть сигнализация о заземлении — это не подлежит обсуждению, здесь нет двух вариантов. Индикатор неисправности панельного типа EKL4 предотвращает риск поражения электрическим током и предохраняет систему от возгорания из-за замыканий на заземление. Система использует специальные датчики заземления, чтобы следить за током заземления пользовательских кабелей. Как и порог короткого замыкания, значение срабатывания сигнализации заземления можно настроить перед поставкой в ​​соответствии с потребностями пользователя. Когда ток в цепи заземления достигает или превышает заданное значение, датчик заземления отправляет сигнал тревоги на основной блок. Затем на основном блоке загорается правая сигнальная лампа, а также может передаваться сигнал в главную систему управления. Эта функция спасает жизнь в городских распределительных сетях, где все кабели сложены вместе, как сардины. Замыкания заземления здесь чертовски опасны, если их не устранить быстро, и этот сигнал тревоги — наша первая линия защиты.

Гибкие возможности сброса: никаких дополнительных хлопот для обслуживающего персонала

Как только сигнал тревоги сработает, функция сброса будет максимально простой для нас, работающих на месте. Есть два варианта — автоматический и ручной — поэтому он подходит для любой ситуации, в которой мы находимся.br>br> Во-первых, автоматический сброс. Давайте будем честными: бригады технического обслуживания почти всегда загружены миллионом дел одновременно. Если индикатор подает сигнал тревоги, но мы не можем сбросить его вручную в течение 8 часов, устройство автоматически перезагружается. Это огромная экономия времени, особенно для команд, которым приходится покрывать большие участки линий электропередачи. Вам не нужно отправлять кого-то в какое-то отдаленное, труднодоступное место только для того, чтобы нажать кнопку сброса после того, как неисправность уже устранена — устройство позаботится об этом самостоятельно.

Затем происходит ручной сброс. Если мы быстро устраним неисправность и хотим немедленно сбросить сигнал тревоги, все, что нам нужно сделать, это нажать кнопку сброса на панели основного блока. Этот немедленный сброс сохраняет состояние системы в хорошем и ясном виде, поэтому в дальнейшем мы не запутаемся в новых сигналах тревоги. Это очень просто сделать — не нужно никаких специальных инструментов или сложных технических ноу-хау. Идеально подходит для нас, людей, работающих в полевых условиях, которым необходимо постоянно двигаться и выполнять работу эффективно.

Функция самотестирования: убедитесь, что она работает, когда она нам больше всего нужна

Устройство работает только в том случае, если оно работает при фактической неисправности — вот почему функция самотестирования так важна. Это позволяет нам проверить, правильно ли работает устройство, не доставая при этом всякое сложное испытательное оборудование. Все, что вам нужно сделать, это нажать и удерживать кнопку очистки на панели в течение 2 секунд, и он перейдет в режим самотестирования. Если все индикаторы неисправности типа панели EKL4 на панели начинают мигать, это означает, что каждая часть устройства работает должным образом. Мы всегда рекомендуем выполнять эту проверку регулярно — особенно перед периодами пиковой нагрузки, например, летом, когда все работают от сети переменного тока, или зимой, когда включаются обогреватели, или после плохой погоды, такой как ливень или метель, которые могут испортить оборудование. Это быстрая проверка, которая дает нам душевное спокойствие, зная, что индикатор обнаружит неисправности, когда они появятся. Это особенно важно в критических точках, таких как энергосистемы больниц, где перебои в подаче электроэнергии могут быть вопросом жизни и смерти, или промышленные производственные линии, где простой стоит целое состояние — если устройство выходит из строя там, потери огромны.

Сигнализация низкого заряда батареи: избегайте неожиданных отключений

Сигнал о низком заряде батареи (низкое напряжение) легко не заметить, но он является ключом к обеспечению бесперебойной работы устройства. Многие индикаторы неисправностей работают от батареек, особенно в местах, где сложно подключиться к электросети. Эта функция отслеживает уровень заряда батареи в режиме реального времени. Когда напряжение батареи падает слишком низко, устройство подает сигнал о низком заряде батареи — обычно с помощью специального индикатора на панели. Это дает нам достаточно времени, чтобы заменить батарею, прежде чем устройство неожиданно выйдет из строя. Представьте себе, что устройство выключается из-за того, что батарея разряжена и отсутствует неисправность — это может привести к длительным отключениям электроэнергии или даже к угрозе безопасности. Эта функция избавляет нас от этих хлопот, особенно в отдаленных районах, где поездка только для того, чтобы проверить уровень заряда батареи, занимает целую вечность.

Как все эти функции работают вместе в реальной работе

Ни одна из этих функций не работает по отдельности — все они объединяются, чтобы сделать обслуживание линий электропередач проще и безопаснее. В качестве примера возьмем городскую подземную кабельную сеть. Если происходит нарушение заземления, датчик заземления немедленно обнаруживает это и отправляет сигнал тревоги на основной блок. Затем главный блок предупреждает нас как в полевых условиях, так и в центре управления. Мы находим неисправность, устраняем ее, затем нажимаем кнопку ручного сброса, чтобы сбросить сигнал тревоги. Прежде чем собраться и уйти, мы проводим быструю самопроверку, чтобы убедиться, что устройство все еще работает. Если мы забудем его сбросить, автоматический сброс произойдет через 8 часов, так что ничего страшного. А если батарея разряжается, сигнал о низком заряде батареи сообщит нам, что необходимо заменить ее в следующий раз, когда мы окажемся в этом районе. Этот плавный рабочий процесс охватывает каждый этап устранения неисправности, экономя наше время и сокращая количество глупых человеческих ошибок.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
