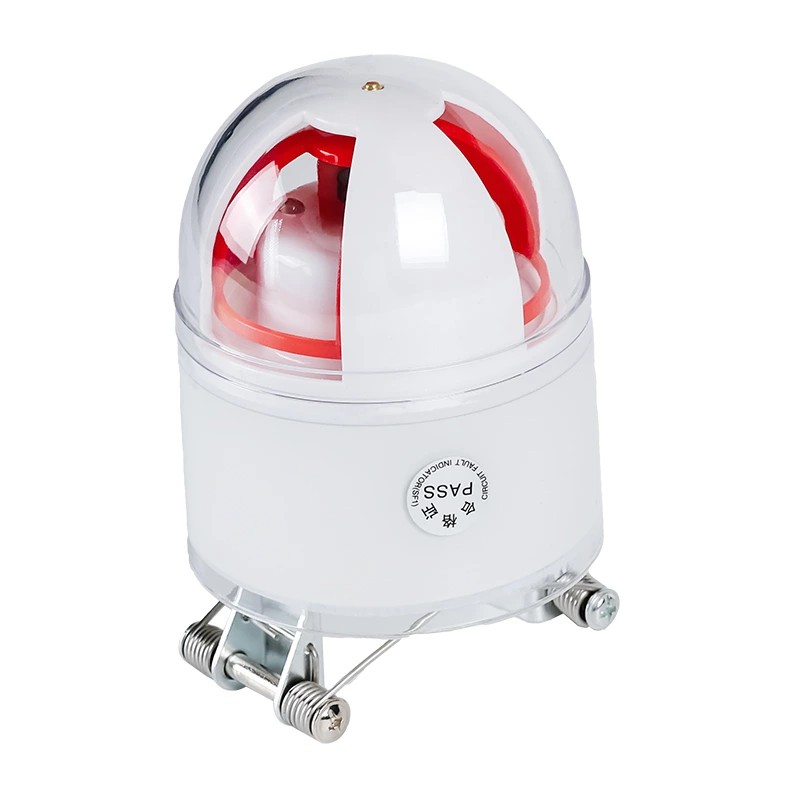

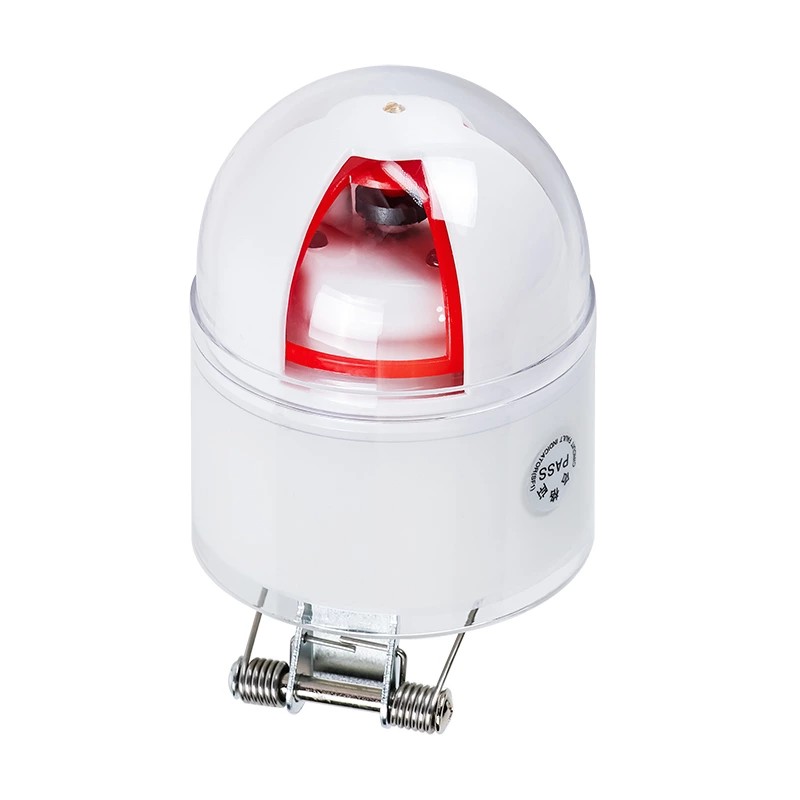

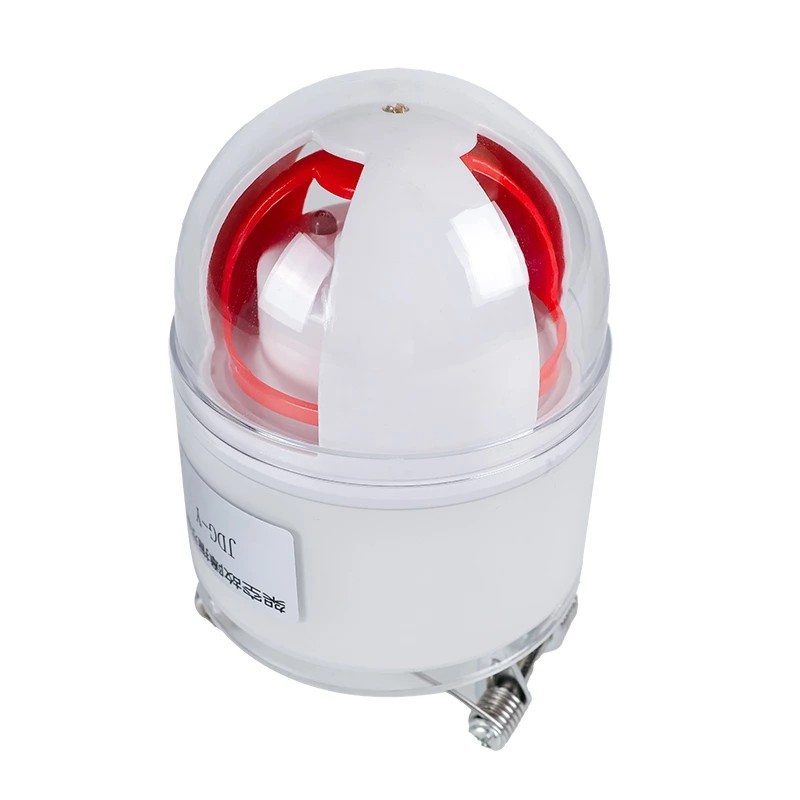

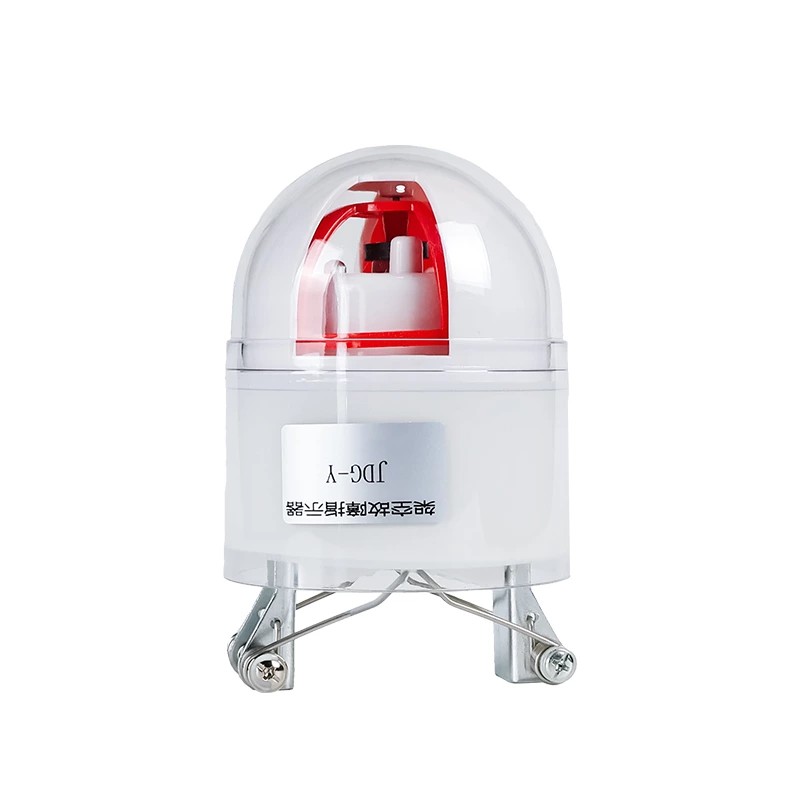

Подвесной индикатор неисправности с пружиной сжатия «четыре в одном» JDG-F

Подробная информация о продукте

1. Обнаружение неисправностей распределительных линий «четыре в одном»

Качественный подвесной индикатор неисправности с пружиной сжатия «четыре в одном» JDG-F от Comewill представляет собой электромагнитное устройство обнаружения неисправностей, используемое в системах распределения электроэнергии среднего и низкого напряжения. Это помогает инженерам-эксплуатационникам быстро определить участок линии, на котором произошло короткое замыкание.

Принцип работы

Когда ток короткого замыкания протекает через контролируемый проводник, устройство обнаруживает внезапное изменение тока.

Механизм запускает видимую красную карту индикатора неисправности.

Бригады технического обслуживания могут визуально найти активированные индикаторы вдоль линии.

Точка неисправности определяется между последним активированным индикатором и первым неактивным индикатором.

Этот метод четкого зонирования значительно сокращает время проверки по сравнению с ручным патрулированием.

Специально разработанный Comewill подвесной индикатор неисправности с пружиной сжатия «четыре в одном» JDG-F широко используется в распределительных сетях, где быстрая локализация неисправностей помогает сократить продолжительность простоев и повысить эффективность обслуживания.

2. Структурные компоненты и функциональные модули.

Комплексный подвесной индикатор неисправностей с пружиной сжатия JDG-F «четыре в одном» объединяет несколько функциональных модулей, которые работают вместе, чтобы обеспечить надежное обнаружение и индикацию.

Модуль обнаружения тока и напряжения

Этот модуль определяет изменения тока и напряжения в линии, используя электромагнитную индукцию и обнаружение электрического поля. Эти методы измерения не требуют прямого контакта с проводниками под напряжением, что помогает повысить безопасность установки.

Схема дискриминации неисправностей

Внутренняя схема анализирует изменения сигнала, чтобы отличить фактические неисправности короткого замыкания от временных колебаний или изменений нагрузки. Импортные электронные компоненты и микроконтроллеры повышают стабильность обработки сигналов.

Система привода механического индикатора

После подтверждения неисправности приводной механизм активирует красную флуоресцентную индикаторную карту, которая остается видимой до сброса. Механическая конструкция рассчитана на надежность и длительную эксплуатацию на открытом воздухе.

Отображение состояния неисправности

В устройстве используется ярко-красное флуоресцентное покрытие, обеспечивающее четкую видимость как в дневное, так и в ночное время суток. Механизм дисплея устойчив к выцветанию даже после длительного воздействия ультрафиолета.

Автоматический отложенный сброс

После устранения неисправности индикатор неисправности подвески с пружиной сжатия «четыре в одном» автоматически сбрасывается после заданной задержки. Эта функция снижает необходимость ручного вмешательства в удаленных местах.

3. Дизайн материалов и долговечность конструкции.

Для обеспечения длительной эксплуатации на открытом воздухе в подвесном индикаторе неисправности Comewill JDG-F с пружиной сжатия «четыре в одном» используются специальные материалы и конструкция.

Корпус авиационного класса

Внешняя оболочка изготовлена ​​из высокопрочных авиационных материалов по технологии одностадийного формования. Обработка поверхности наноматериалами повышает устойчивость к загрязнению окружающей среды и старению.

Никелированные магнитные компоненты

Ключевые магнитные элементы никелированы для улучшения магнитной проводимости и улучшения характеристик электромагнитного зондирования.

Устойчивость к погодным условиям

Конструкция корпуса спроектирована таким образом, чтобы противостоять:

УФ-излучение

Дождь и пыль

Накопление загрязнения

Такая конструкция позволяет устройству поддерживать стабильную работу в условиях наружного распределения электроэнергии.

4. Система питания и срок службы

Надежная работа в течение многих лет имеет важное значение для оборудования мониторинга распределительных линий.

Подвесной индикатор неисправности с пружиной сжатия «четыре в одном» JDG-F включает в себя:

Высокопроизводительная аккумуляторная система со сроком службы более 8 лет.

Проектирование электронных схем малой мощности

Управление на базе микроконтроллера для стабильной работы.

Эти функции помогают гарантировать, что устройство продолжит работу в течение нескольких циклов проверки без частого обслуживания.

5. Установка и работа в режиме реального времени.

Подвесной индикатор неисправности с пружиной сжатия «четыре в одном» JDG-F предназначен для установки под напряжением, что означает, что устройство можно установить без отключения распределительной линии.

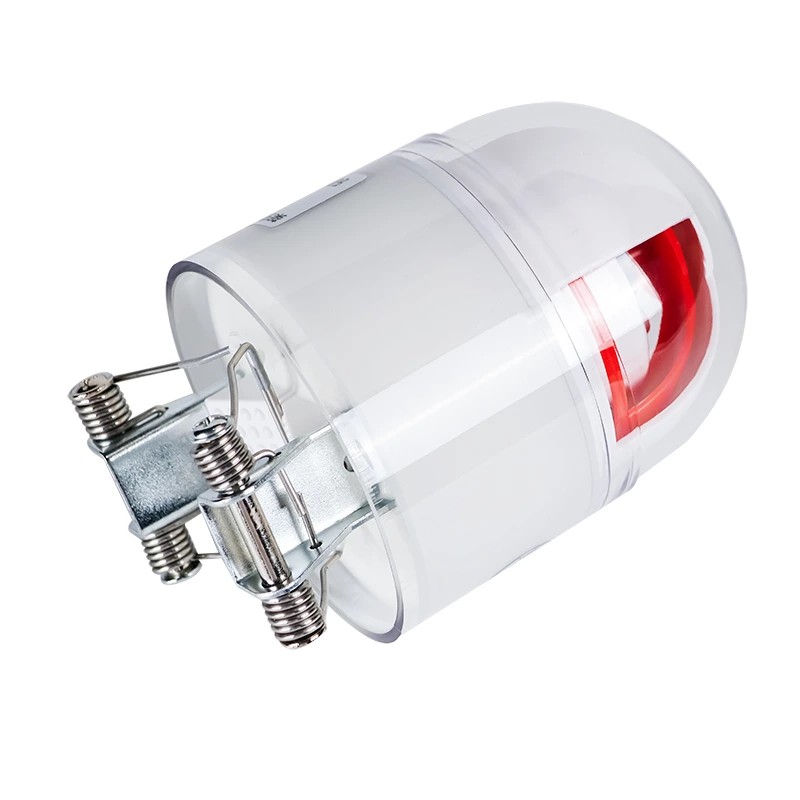

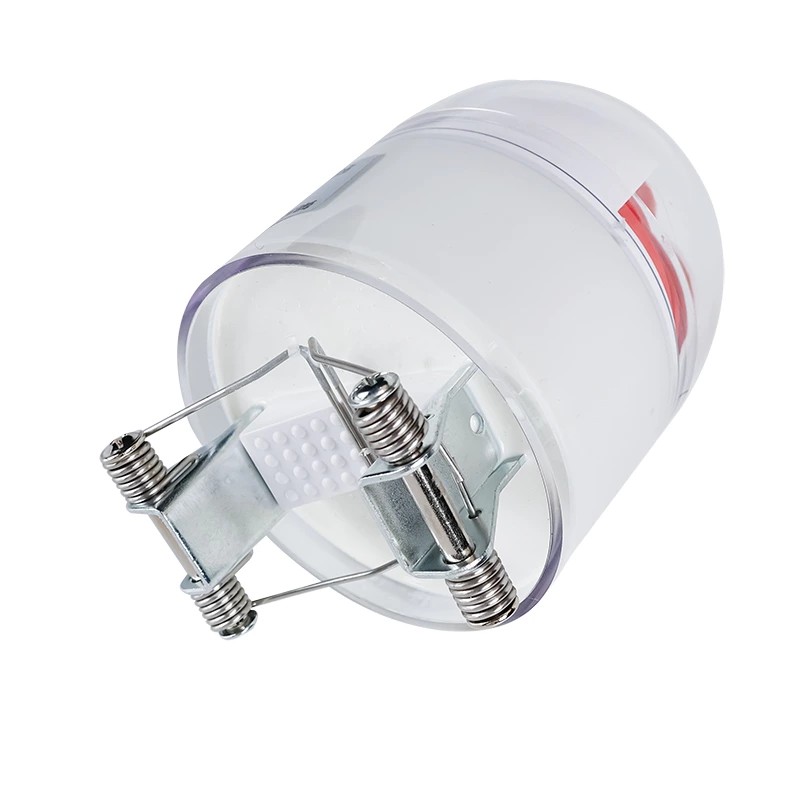

Подвесная конструкция с пружиной сжатия

В индикаторе используется пружинная конструкция сжатия проводов, позволяющая надежно закреплять его на воздушных проводниках.

К основным характеристикам установки относятся:

Монтаж без обрезки проводников

Отсутствие необходимости отключения электроэнергии во время установки.

Механическая стабильность как на голых, так и на изолированных проводниках.

Такая конструкция помогает коммунальным предприятиям развертывать индикаторы неисправностей в распределительных сетях с минимальными нарушениями в работе.

6. Типичные сценарии применения

Подвесной индикатор неисправности Comewill «четыре в одном» с пружиной сжатия JDG-F используется в нескольких сценариях распределения электроэнергии:

Воздушные распределительные линии

Устанавливается на проводниках опор электросети для обнаружения и отображения неисправностей короткого замыкания.

Кабельные распределительные системы

Используется на воздушных изолированных кабелях или в подземных кабельных переходах.

Мониторинг распределительной сети

Помогает бригадам технического обслуживания быстро выявить участки неисправности и организовать целевые проверки.

Операции по техническому обслуживанию коммунальных предприятий

Поддерживает более быстрое устранение неполадок и сокращает время, затрачиваемое на полноценные патрульные проверки.

7. Возможности производства и поставок

Как китайский производитель и завод, Comewill обеспечивает производство и поддержку поставок устройств мониторинга распределительных сетей.

Возможности включают в себя:

OEM и индивидуальные конфигурации продуктов

Стабильные производственные мощности для инженерных проектов

Контроль качества при производстве и сборке

Подвесной индикатор неисправности Comewill «четыре в одном» с пружиной сжатия JDG-F доступен для коммунальных предприятий, инженерных подрядчиков и дистрибьюторов электрооборудования по всему миру, которые ищут китайского поставщика устройств обнаружения неисправностей, произведенных в Китае.

ПРИНЦИП РАБОТЫ

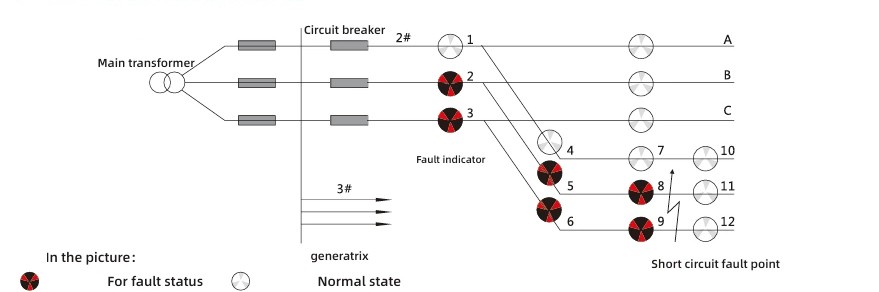

Принцип обнаружения короткого замыкания:
Исходя из характеристик неисправностей короткого замыкания, критерием действия является внезапное изменение тока, сопровождающееся сбоем питания защитного устройства. Логика интерпретации схемы индикации неисправности следующая: если индикаторы 2, 5 и 8 фазы А и индикаторы 3, 6 и 9 фазы С линии 2 все становятся красными, а индикаторы 11 и 12 остаются белыми, то можно определить, что в этой точке отходящей линии произошло короткое замыкание.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
