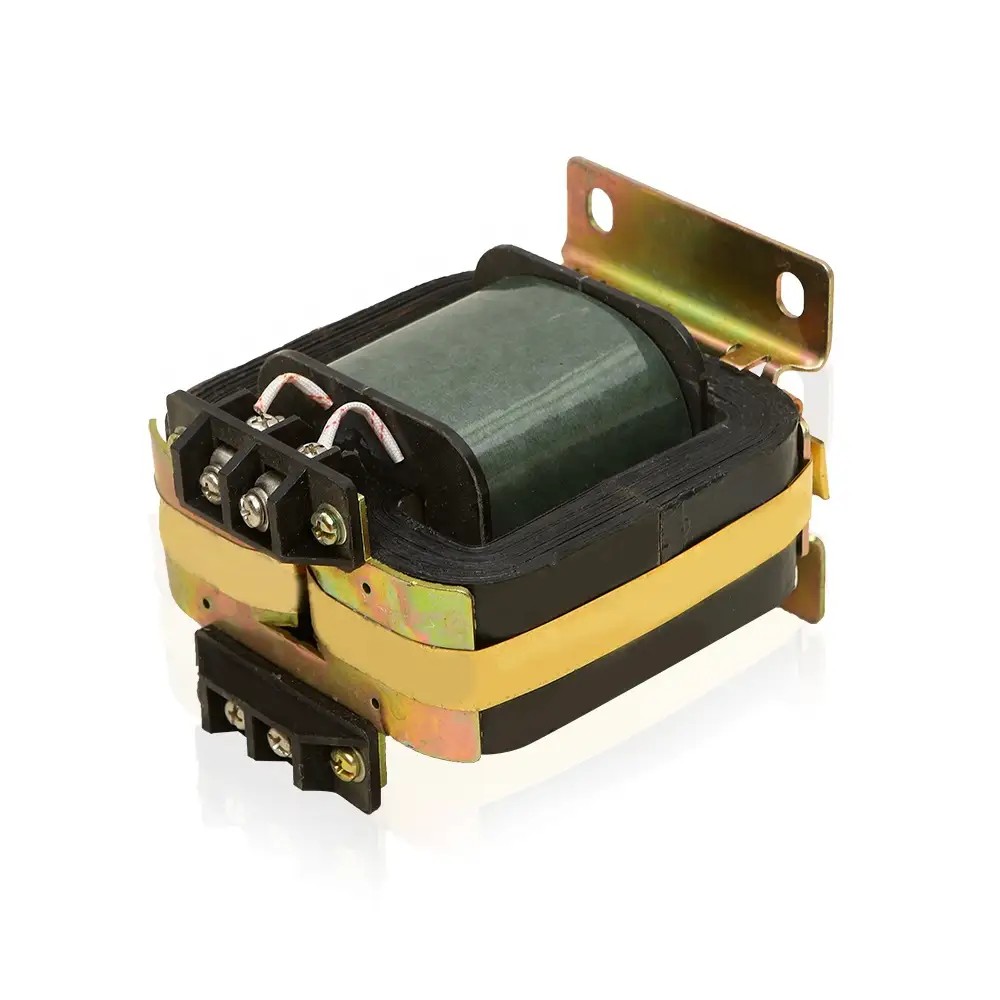

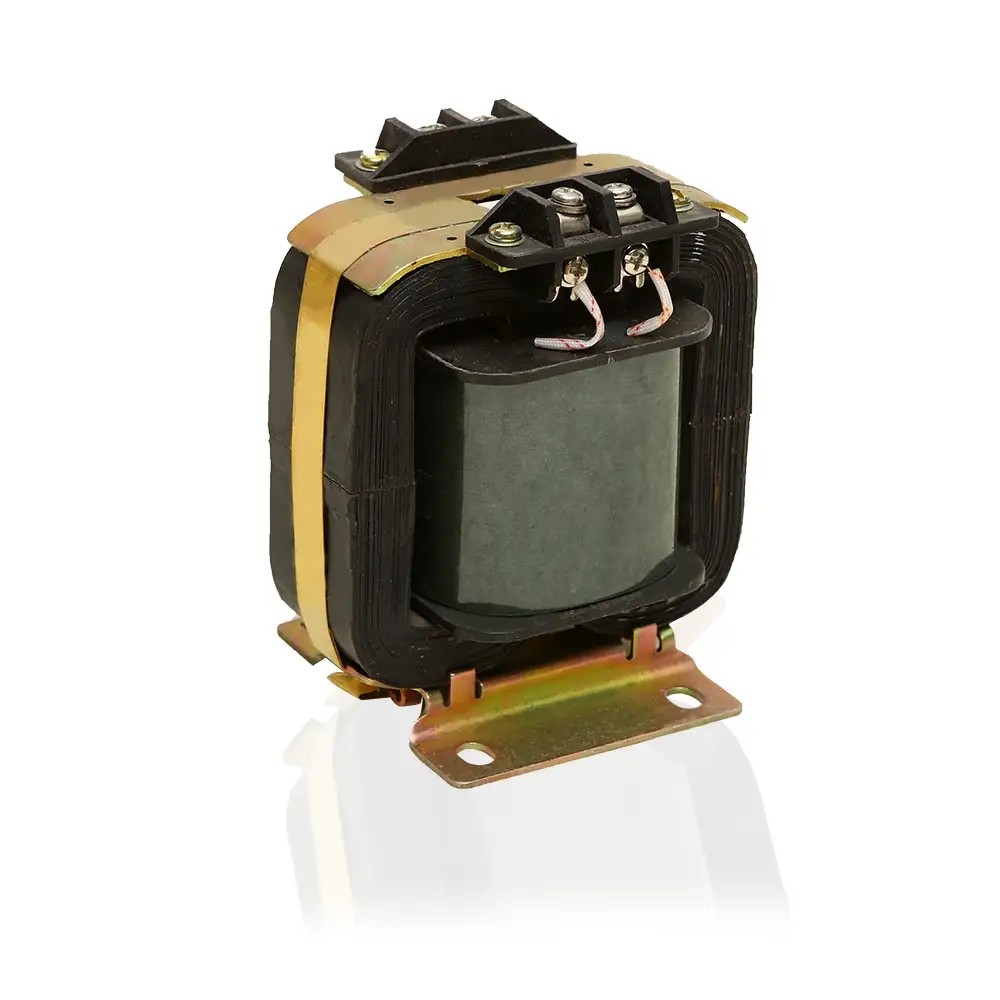

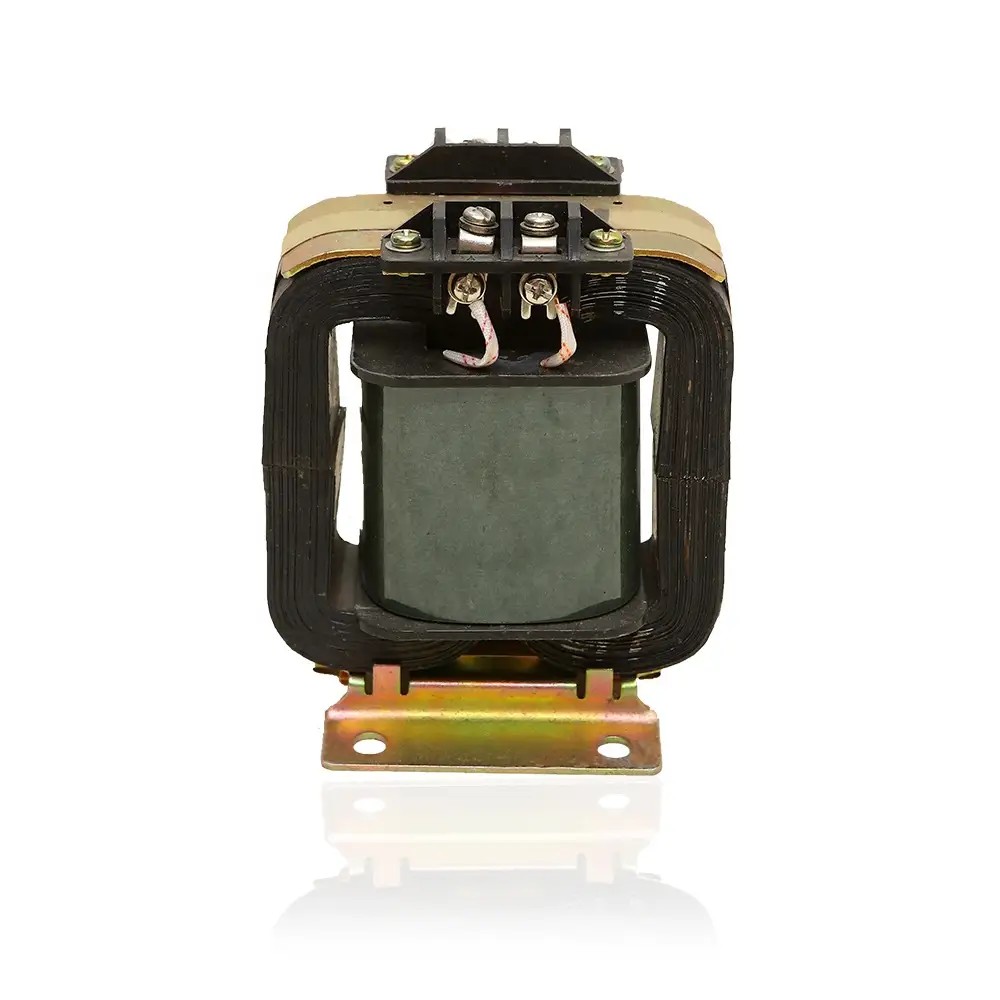

Трансформатор напряжения JDG4-0,5

Как профессиональный китайский производитель, компания Comewill предлагает трансформатор напряжения JJDG4-0,5, предназначенный для точного измерения напряжения, учета энергии и релейной защиты. Изготовленный на основе прочного термореактивного фенольного каркаса и сердечника из высококачественной кремниевой стали, он соответствует стандартам GB1207 и IEC60044-2.

Прочная конструкция: прочная рама из термореактивного фенольного пластика в сочетании с сердечниками из высококачественной холоднокатаной кремнистой стали. Эта надежная конструкция обеспечивает три обязательные функции для наших потребностей в закупках: точное измерение напряжения, надежный учет энергии и надежную релейную защиту — все это жизненно важно для обеспечения бесперебойной работы инфраструктуры энергосистемы. Он соответствует всем требованиям как отечественных стандартов GB1207, так и международных норм IEC60044-2:2003, отвечая строгим стандартам качества и соответствия, которые наша компания устанавливает для проектов закупок.

Трансформатор напряжения JDG4-0,5, созданный с учетом наших основных приоритетов закупок — точности, безопасности и длительного срока службы, — идеально соответствует нашим потребностям при оснащении измерительных приборов или систем релейной защиты. Его компактная, но прочная конструкция выдерживает перегрузки и сохраняет стабильную работу даже в сложных внутренних условиях, напрямую повышая эффективность и безопасность развертываемых нами энергосистем. Будь то оптовые закупки или целевая модернизация оборудования, этот трансформатор окажется надежным и экономичным выбором, который идеально соответствует требованиям нашей компании к качеству закупок и функциональным потребностям.

Спецификация

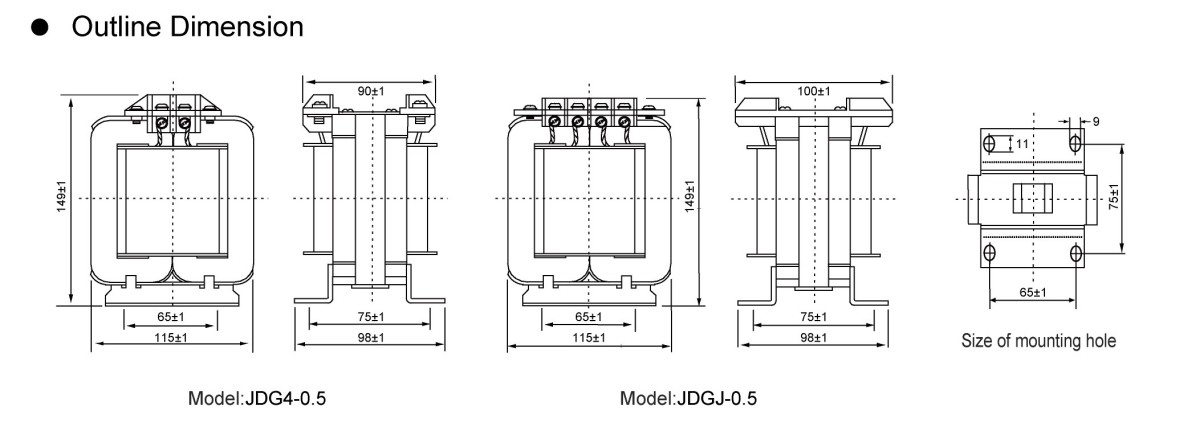

Схема и размеры установки

JDG4-0.5 Внутренние размеры трансформатора низкого напряжения для установки

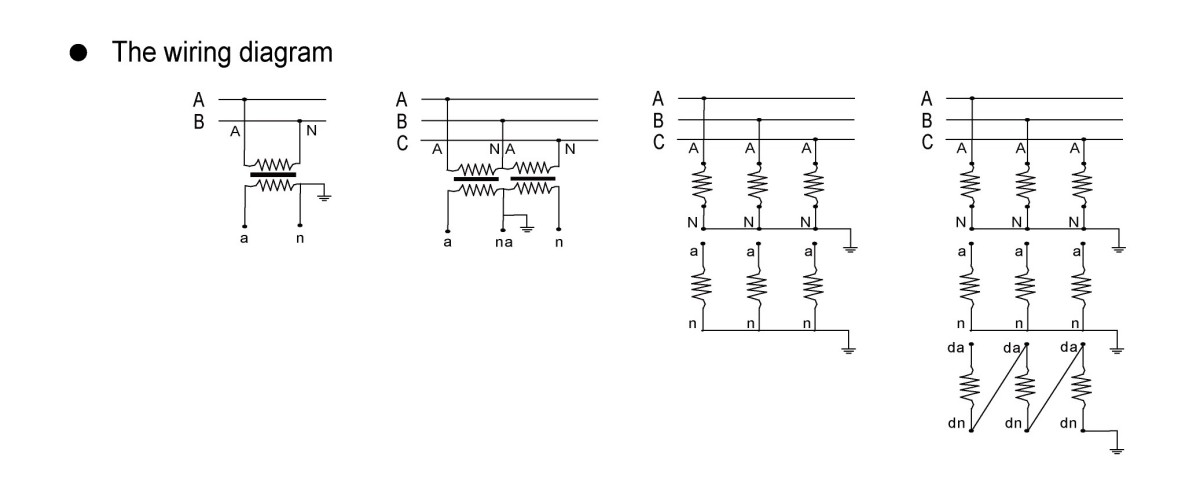

Способы подключения трансформаторов напряжения

Решения по подключению трансформаторов напряжения, ориентированные на закупки, для компании Welcome (Wenzhou) Electric Co., Ltd.

При выборе и закупке трансформаторов напряжения (ТН) на нашем заводе три специализированные схемы подключения отличаются своей инженерной практичностью, каждая из которых адаптирована к конкретным системным требованиям и функциональным приоритетам, обеспечивая соответствие стандартам закупок проекта:

1. Заземленное соединение звездой (Y-Y).
Исключительно для систем электропитания с незаземленными нейтральными точками или систем, заземленных через катушки гашения дуги, это соединение требует непосредственного заземления нейтральной клеммы первичной обмотки. Его основная ценность заключается в обеспечении точного измерения напряжения между фазой и землей, что является непреложным требованием для мониторинга состояния изоляции в таких системных архитектурах.
2. Неполное соединение треугольником VV.
Эта схема, построенная с использованием двух однофазных трансформаторов напряжения, взаимодействует с линейными напряжениями UAB и UBC электросети, образуя неполную дельта-структуру. Оптимальный вариант для закупок в незаземленных сетях с напряжением 20 кВ и ниже, а также в сетях с дугогасительным заземлением и заземлением. Он отлично справляется с обнаружением межфазного напряжения. Важнейший момент при закупке: у него отсутствует возможность измерения напряжения между фазой и землей, что делает его непригодным для сценариев, требующих полного контроля напряжения.
3. Многообмоточное соединение с открытым треугольником.
В этой конфигурации, состоящей из трех однофазных трехобмоточных трансформаторов тока, используется проводка YN, yn, d11 или YN, y, d11 — с нейтралью вторичной обмотки звезды, заземленной через фазу B. Будучи универсальным выбором, он подходит для всех уровней напряжения, особенно для систем 3–15 кВ. Вторичная обмотка обеспечивает двойную функциональность (измерение межфазного напряжения и напряжения между фазой и землей), в то время как конструкция с открытым треугольником вспомогательной вторичной обмотки поддерживает подключение к устройствам контроля изоляции, незаземленным сетевым реле или устройствам прямой защиты системы заземления, что расширяет возможности ее применения в различных сценариях закупок.
