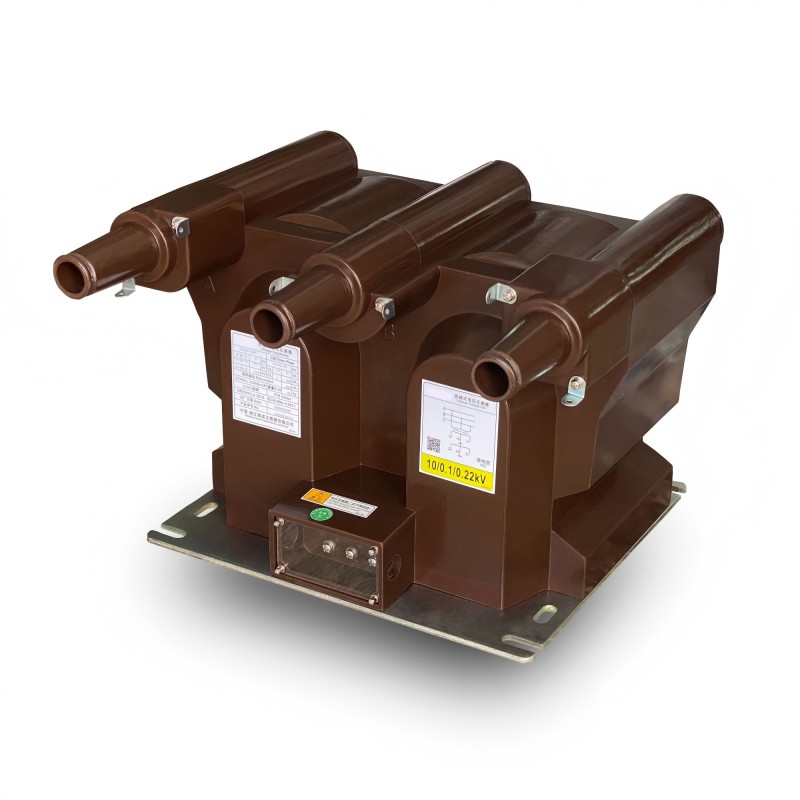

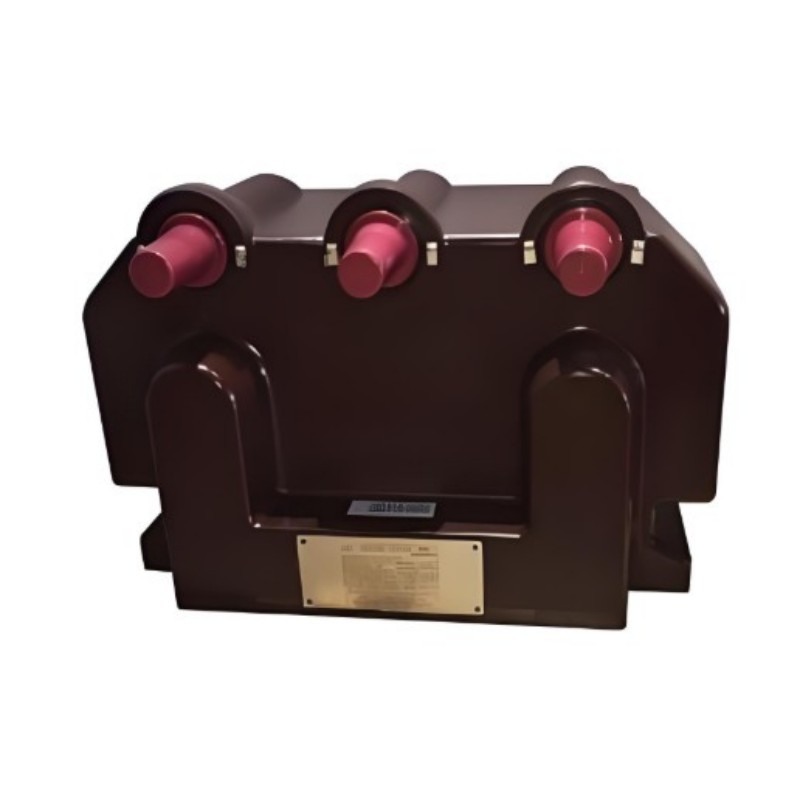

Трансформатор напряжения JSZV18-24R

Имея многолетний опыт производства трансформаторов напряжения JSZV18-24R, компания Welcome (Wenzhou) Electric Co., Ltd. может поставлять широкий ассортимент внутренних трансформаторов напряжения 0,72–40,5 кВ. Наш трансформатор имеет конструкцию и сценарии применения, которые специально разработаны с учетом требований систем среднего напряжения:

В этом трансформаторе используется полностью закрытая изоляционная конструкция из эпоксидной смолы, которая окружает первичную обмотку, вторичную обмотку и круглый железный сердечник внутри и обладает способностью напрямую противостоять загрязнению и влаге. Изделие также оснащено коленчатой ​​заглушкой, которая не только улучшает герметичность, но и упрощает монтаж, а монтаж проводки на месте не требует больших усилий.

Качественный трансформатор напряжения JSZV18-24R специально разработан для использования внутри помещений, где нейтральная точка не заземлена. Будь то измерение тока, расчет электрической энергии или релейная защита, он может оказаться очень полезным. Способен адаптироваться к частотам 50 Гц или 60 Гц, выдерживать напряжение оборудования до 24 кВ и проводить мониторинг напряжения в энергосистемах среднего напряжения со стабильностью и точностью, полностью удовлетворяя требованиям на месте.

Основной технический параметр

1. Номинальное первичное напряжение: опционально 20 кВ или 22 кВ, подходит для различных требований к напряжению систем среднего напряжения;
2. Номинальное вторичное напряжение: существует три спецификации: 100 В, 100/100 В и 100/220 В, которые могут сочетаться с различной проводкой вторичного оборудования;
3. Номинальное напряжение обмотки остаточного напряжения: охват 100/√ 3 В, 110/√ 3 В, 115/√ 3 В, 120/√ 3 В, отвечает особым требованиям, таким как защита от заземления;
4. Коэффициент мощности нагрузки: cos Φ=0,8 (гистерезис), что соответствует характеристикам нагрузки обычных вторичных цепей;
5. Стандарты исполнения: либо следуйте IEC60044-2:2003, либо IEC61869-1&3, а производительность и качество соответствуют международным стандартам.

Другие технические параметры, пожалуйста, смотрите ниже:

Примечания: По запросу мы готовы поставить трансформаторы, соответствующие другим стандартам или имеющие нестандартные технические характеристики.

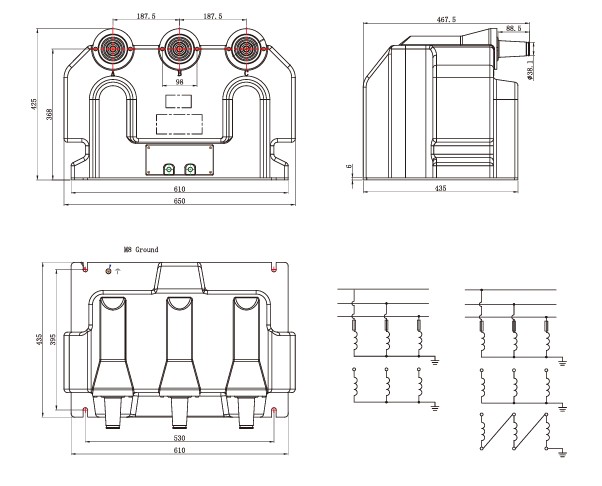

Контурный рисунок

Ключевые особенности

Добро пожаловать (Вэньчжоу) Electric Co., Ltd Трансформатор напряжения JSZV18-24R с его солидными преимуществами в производительности подходит для систем среднего напряжения. Конкретные моменты заключаются в следующем:

1. Широкая адаптируемость напряжения
Трансформатор напряжения JSZV18-24R, рассчитанный на напряжение 24 кВ, выдерживает значительные колебания напряжения, обеспечивая стабильный мониторинг и точный выходной сигнал во время переходных процессов или регулирования системы.

2. Быстрый ответ
Быстро фиксирует изменения напряжения и мгновенно передает сигналы на защитные устройства, обеспечивая быстрое устранение неисправностей и повышение надежности системы.

3. Низкая потеря гистерезиса
Усовершенствованные магнитные материалы и оптимизированная конструкция снижают потери энергии, повышают эффективность, минимизируют выделение тепла и продлевают срок службы.

Будь то сценарий с частыми колебаниями напряжения или система среднего напряжения с требованиями к скорости срабатывания и энергопотреблению, этот трансформатор выдержит испытание временем. Если вы хотите узнать конкретные детали адаптации сценария, просто скажите об этом прямо!
