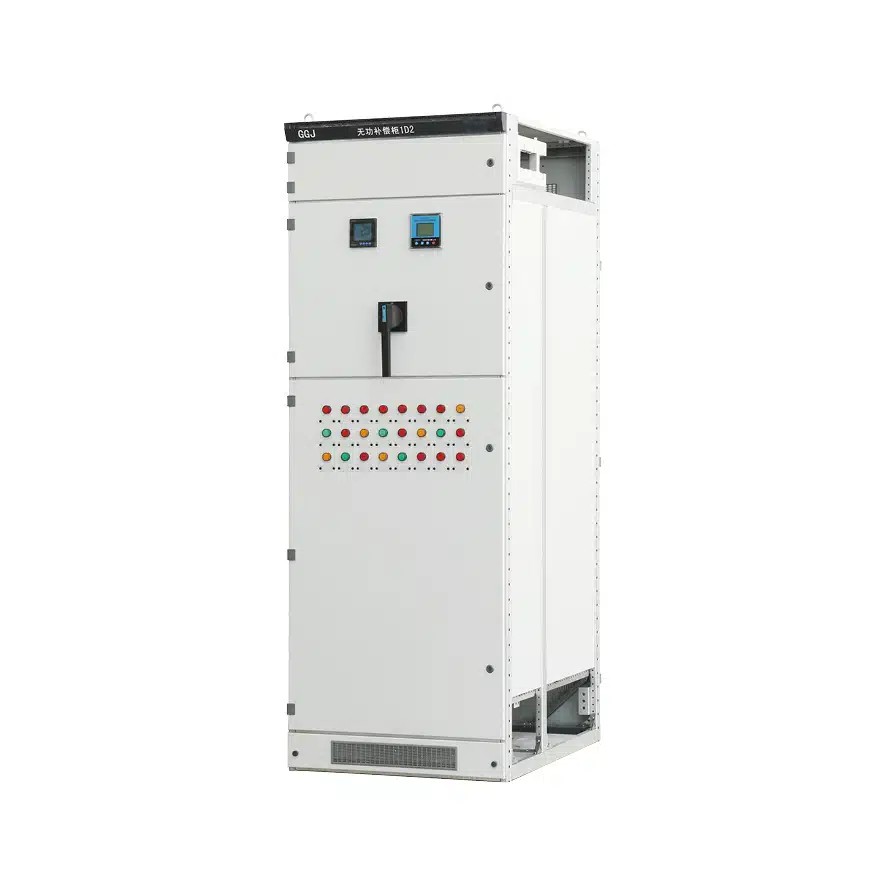

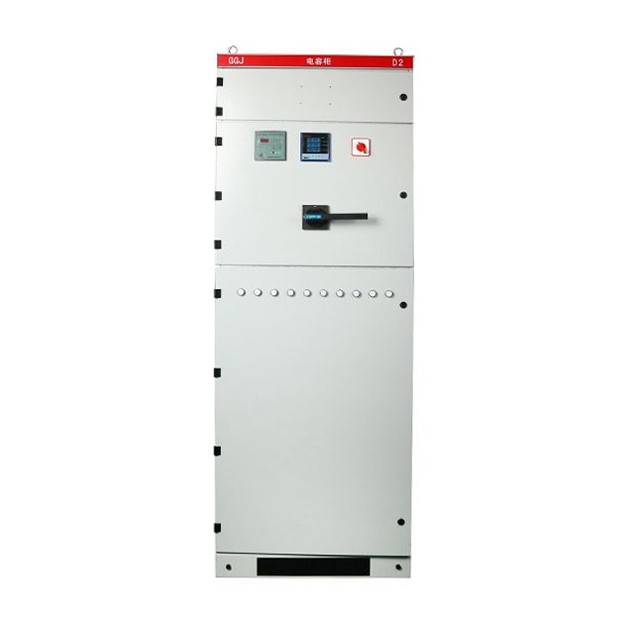

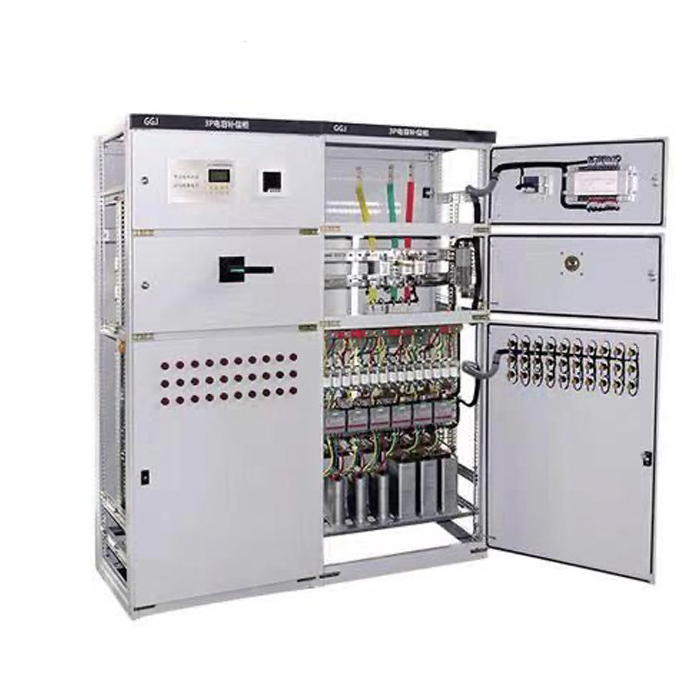

Комбинированное распределительное устройство низкого напряжения GGJ

Как профессиональный производитель в Китае, завод Comewill хотел бы предоставить вам качественное комбинированное распределительное устройство низкого напряжения GGJ, которое эффективно повышает коэффициент мощности, снижает потери реактивной мощности и повышает качество электропитания. Управляемый интеллектуальным контроллером, он обеспечивает полную функциональность и надежную работу с автоматической компенсацией, способной поднять коэффициент мощности выше 0,9.

Комбинированное распределительное устройство низкого напряжения GGJ обеспечивает отображение коэффициента мощности сети в режиме реального времени, охватывая как запаздывающий (0,00–0,99), так и опережающий (0,00–0,99) диапазоны. Он оснащен комплексными функциями защиты от перенапряжения, чрезмерных гармоник, сверхкомпенсации, сбоев системы, потери фазы, перегрузки и многого другого. Он сохраняет заданные параметры даже во время перебоев в подаче электроэнергии, автоматически возобновляя работу после стабилизации сети — при этом персонал на объекте не требуется.

В зависимости от баланса нагрузки сети низковольтное комбинированное распределительное устройство GGJ поддерживает режимы фазовой компенсации или смешанной компенсации. Обладая мощной защитой от помех, он выдерживает импульсы помех амплитудой 2000 В непосредственно из сети, что превышает национальные отраслевые стандарты. Каждый час устройство измеряет и записывает трехфазное напряжение, ток, частоту, активную мощность, реактивную мощность, коэффициент мощности, активную энергию, реактивную энергию на стороне низкого напряжения трансформатора, а также общие коэффициенты искажений напряжения/тока и содержание гармоник со 2-й по 25-ю. Оснащенный интерфейсами RS-232 и RS-485, он позволяет расшифровывать данные с помощью портативных компьютеров.

Благодаря удаленной связи он обеспечивает считывание показаний беспроводных счетчиков, тестирование устройств, настройку параметров и доступ к данным в реальном времени и записанным данным. Встроенная функция анализа данных поддерживает обработку, статистику и запрос данных об оперативной нагрузке. Он всесторонне оценивает качество электропитания, рассчитывая коэффициент квалификации напряжения, уровень нагрузки, уровень надежности и максимальную скорость нагрузки. Пользователи могут проверять коэффициент мощности, активную мощность и реактивную мощность за различные периоды времени, создавать кривые фазного напряжения, тока, коэффициента мощности и т. д., а также распечатывать комплексный анализ и статистические отчеты.

Обеспечьте соблюдение стандартов

IEC439:《Низковольтное распределительное и контрольное оборудование》
GB7251:《Низковольтное распределительное устройство》

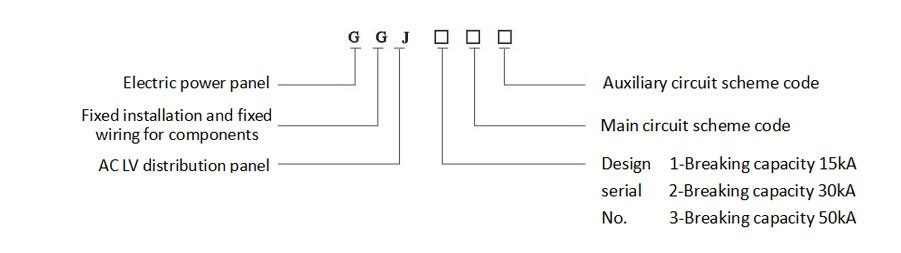

Описание типа

Нормальное рабочее состояние

1. Температура окружающего воздуха не должна превышать +40 ℃ или ниже -5 ℃, а средняя температура за 24 часа не может превышать +35 ℃. Если эти температурные пределы превышены, вам необходимо снизить работоспособность устройства в зависимости от реальных условий.
2. Данное комбинированное распределительное устройство низкого напряжения GGJ предназначено только для использования внутри помещений, а высота места установки не должна превышать 2000 метров.
3. Когда максимальная температура достигает +40℃, относительная влажность окружающего воздуха должна оставаться ниже 50%. При более низких температурах допустима более высокая влажность — например, 90% при +20℃. Также следует учитывать случайную конденсацию, которая может образовываться из-за колебаний температуры.
4.При установке наклон устройства от вертикальной плоскости не может быть более 5°, а весь ряд шкафов должен быть относительно ровным. Важно устанавливать устройство в месте, защищенном от сильной вибрации и ударов, где электрические компоненты не будут подвергаться чрезмерной коррозии.

Сила

1. При закупке: Комбинированное распределительное устройство низкого напряжения GGJ от компании Welcome (Wenzhou) Electric Co., Ltd. имеет несколько вентиляционных отверстий как в верхней, так и в нижней части шкафа. Такая конструкция создает естественный поток воздуха снизу вверх внутри герметичного шкафа, эффективно решая проблемы рассеивания тепла и обеспечивая надежную работу.
2. Приборная дверца распределительного устройства, оснащенная электрическими компонентами, и внутренние монтажные детали образуют полную цепь защиты заземления, обеспечивая постоянную непрерывность заземления.
3. Мы размещаем главные шины в верхней задней части шкафа вместе с шинными зажимами типа AMJ, изготовленными из высокопрочных ненасыщенных полиэфирных материалов DMC/SMC. Эти зажимы обеспечивают исключительную механическую прочность и изоляционные характеристики, а съемная верхняя крышка шкафа упрощает сборку и регулировку главных шин на месте.
4. Корпус имеет электростатическое порошковое покрытие, обеспечивающее прочную адгезию, а все внутренние компоненты подвергаются гальванизации и пассивации. Это усиливает «трехзащитные» возможности распределительного устройства: влагостойкость, пыленепроницаемость и коррозионную стойкость, продлевая срок его службы в различных средах.
5. Чтобы удовлетворить потребности различных проектов, низковольтное комбинированное распределительное устройство GGJ поддерживает несколько вариантов кабельного ввода — верхний, нижний и задний ввод, что обеспечивает гибкую установку для проектов закупок.

Инструкции по заказу

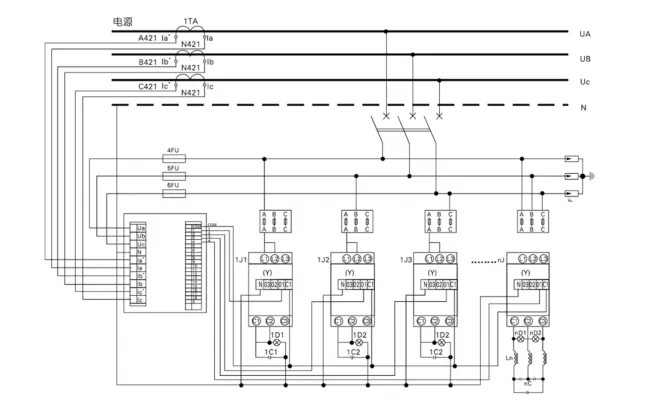

◇ Принципиальная схема;
◇ Компенсационный потенциал и метод компенсации;
◇ Если оно не соответствует нормальным условиям эксплуатации изделия, это необходимо указать заранее.
