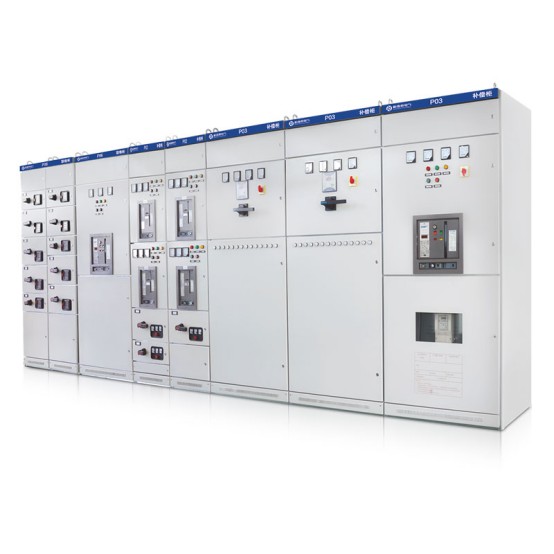

Выкатное распределительное устройство низкого напряжения GCS

Высококачественное выкатное распределительное устройство низкого напряжения GCS компании Comewill обладает высокими включающими и отключающими возможностями, хорошей динамической и термической стабильностью, современной и разумной конструкцией, гибкой электрической схемой, высоким уровнем защиты, безопасностью и надежностью, простотой обслуживания и отличными техническими показателями.

Особенность

1. Каркас шкафа выдвижного распределительного устройства низкого напряжения GCS выполнен по технологии двойного складывания и изготовлен из стальных пластин с алюминиево-цинковым покрытием. Рама с модульными отверстиями с шагом 25 мм (K-профиль) отличается простой конструкцией и исключительной прочностью. Вся рама, собранная с помощью точных поперечных и продольных болтовых соединений, не требует обслуживания на протяжении всего срока службы.
2. Корпус шкафа подвергается гальваническому и порошковому покрытию для повышения защиты. Верхняя крышка отсека горизонтальных шин является съемной, что облегчает монтаж шин на месте и снижает сложность эксплуатации.
3. Функциональные зоны внутри шкафа четко разделены и состоят в основном из отсеков для функциональных блоков и кабельных отсеков. Каждый блок работает независимо с изолированными функциями, что исключает взаимное влияние различных компонентов.
4. Горизонтальная шина монтируется горизонтально в нижней части шкафа, что значительно повышает ее способность противостоять электрическому напряжению, вызванному токами короткого замыкания.
5. Имея выдвижную конструкцию, шкаф может вместить до 36 цепей, каждая с номинальным током 400 А или ниже. Схемы выдвижных ящиков поддерживают трехпозиционное преобразование без ущерба для степени защиты шкафа.
6. Каждый функциональный блок может вместить максимум 11 полноразмерных ящиков или 22 половинных (1/2) ящика, что обеспечивает гибкие возможности конфигурации.
7. Ящики имеют пять рабочих положений: открытое, закрытое, тестовое, выдвинутое и изолированное. Соответствующие звуковые, визуальные и текстовые индикаторы обеспечивают четкие сигналы состояния для интуитивного управления.

Обзор продукта

Выдвижное распределительное устройство низкого напряжения GCS, независимо разработанное и поставленное компанией Welcome (Wenzhou) Electric Co., Ltd., представляет собой комплект оборудования премиум-класса, предназначенный для низковольтных систем распределения электроэнергии. Это идеальный выбор для инженерных закупок, согласования проектов и закупок массового оборудования. Это распределительное устройство, сочетающее в себе научную модульную структуру с надежными электрическими характеристиками, широко закупается и применяется в таких ключевых сценариях, как электростанции, промышленные цеха, высотные здания и крупные коммерческие комплексы, выступая в качестве основного устройства для управления распределением электроэнергии и точного распределения энергии.
Основное преимущество при закупках заключается в усовершенствованной «выдвижной» конструкции: каждый функциональный блок (включая автоматические выключатели, контакторы и т. д.) можно легко извлечь или вставить, не нарушая общую работу системы. Это значительно упрощает процессы обслуживания и ремонта после закупок, сводит к минимуму время простоя оборудования и эффективно снижает общие затраты на эксплуатацию и техническое обслуживание для закупающих сторон.
При производстве компания Welcome (Wenzhou) Electric Co., Ltd. придерживается строгих стандартов контроля качества, применяя высококачественные изоляционные материалы и точные технологии производства. Распределительное устройство оснащено множеством комплексных механизмов защиты (защита от короткого замыкания, защита от перегрузки и т. д.), что позволяет ему стабильно адаптироваться к сложным условиям электросети и обеспечивать безопасную и непрерывную работу распределительной системы, полностью отвечая высоким требованиям надежности проектов закупок. Кроме того, его гибкая модульная конструкция поддерживает расширение по требованию, которое может точно соответствовать индивидуальным потребностям в закупках различных проектов для различных мощностей и режимов управления, повышая адаптируемость и экономическую эффективность закупок. Будучи экономичным, эффективным и безопасным оборудованием для распределения низковольтной электроэнергии, оно стало надежным вариантом закупок в современной области распределения низковольтной электроэнергии.
Это низковольтное выдвижное распределительное устройство GCS полностью соответствует международным и национальным стандартам, таким как IEC60439-1, GB7251.1 «Низковольтное комплектное распределительное и контрольное оборудование» и GB/T 24274 «Низковольтное выдвижное коммутационное и контрольное оборудование», гарантируя, что проекты закупок соответствуют требованиям стандартизации и соответствия, а также обеспечивая надежную гарантию качества при принятии решений о закупках.
‌

Нормальные условия эксплуатации

Температура окружающей среды: температура окружающего воздуха не должна превышать +40 ℃ или быть ниже -5 ℃, а средняя температура за 24 часа не должна превышать +35 ℃. В проектах закупок, предполагающих использование за пределами указанного выше диапазона температур, выкатное распределительное устройство низкого напряжения GCS должно работать на пониженной мощности, чтобы обеспечить эксплуатационную безопасность и стабильность работы.
Относительная влажность: Когда максимальная температура окружающей среды достигает +40 ℃, относительная влажность не должна превышать 50%. Более высокая влажность допускается при более низких температурах (например, относительная влажность 90 % при +20 ℃). Во время закупки и последующей установки необходимо уделить достаточное внимание потенциальному риску конденсации, вызванному внезапными изменениями температуры, чтобы избежать выхода оборудования из строя.
Высота над уровнем моря: стандартная высота места установки не должна превышать 2000 м над уровнем моря. Для проектов закупок на территориях выше 2000 м2 оборудование должно быть соответствующим образом снижено для использования, а соответствующие требования должны быть четко указаны в контракте на закупку.
Условия места установки: Распределительное устройство должно быть установлено в местах, защищенных от пожара, риска взрыва, сильной запыленности, химической коррозии, сильной вибрации или ударов. Перед поставкой стороны закупки должны подтвердить, что среда на объекте соответствует вышеуказанным требованиям, чтобы обеспечить срок службы и надежность оборудования.
Переговоры об особых условиях: если фактическая среда использования проекта закупок не соответствует вышеупомянутым требованиям, закупающая сторона должна незамедлительно связаться и провести переговоры с Welcome (Wenzhou) Electric Co., Ltd., чтобы сформулировать индивидуальные решения (например, модернизацию специальных материалов или структурные улучшения) для обеспечения соответствия эксплуатационным потребностям проекта.

Основные технические параметры

Примечание. Для задней проводки рекомендуется глубина шкафа 1000 мм.

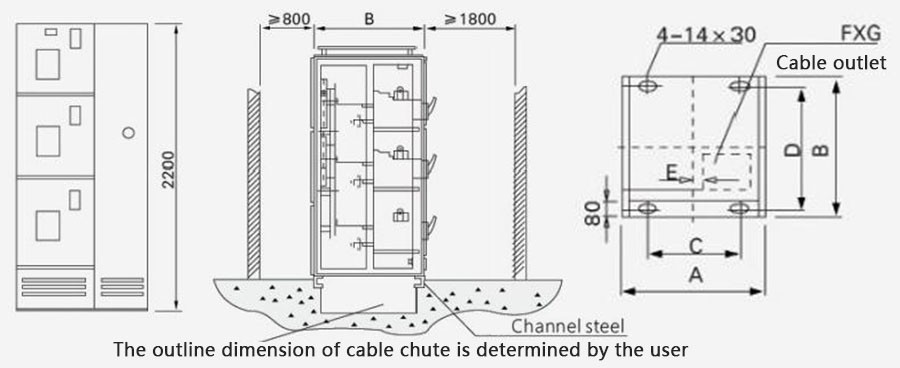

Схема установки

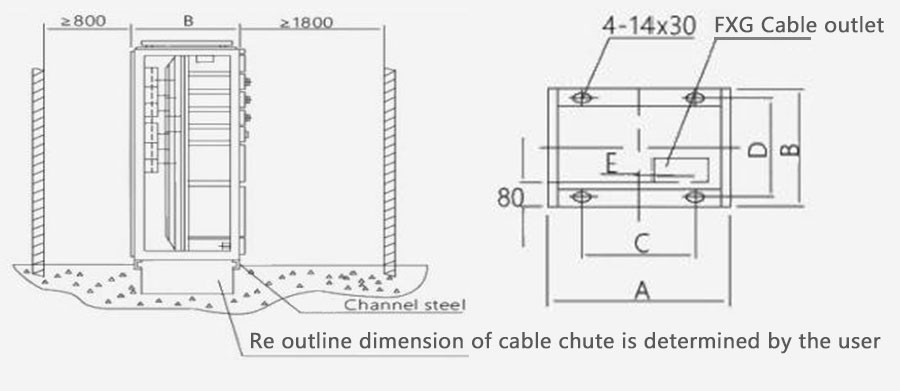

Рис. 2. Схема установки шкафа для ПК.

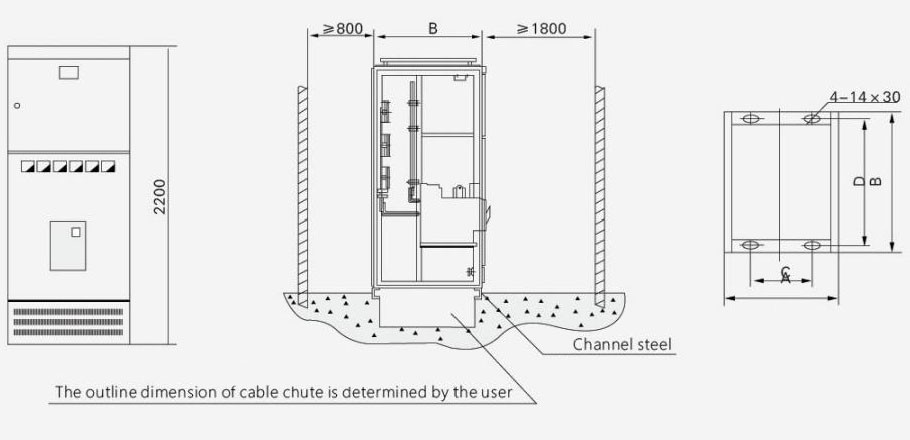

3 Схема установки шкафа ЦУП
