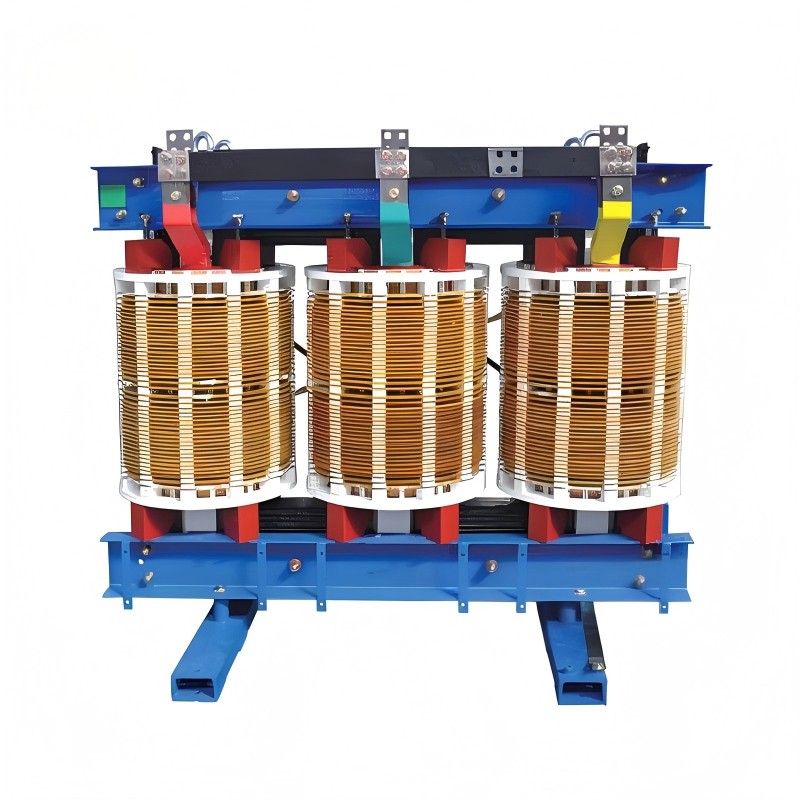

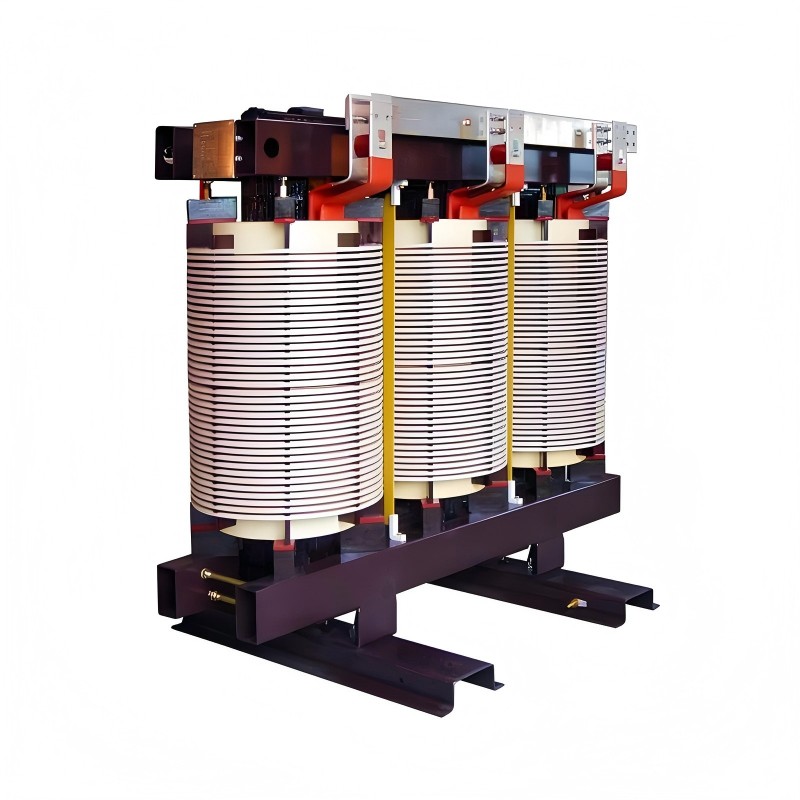

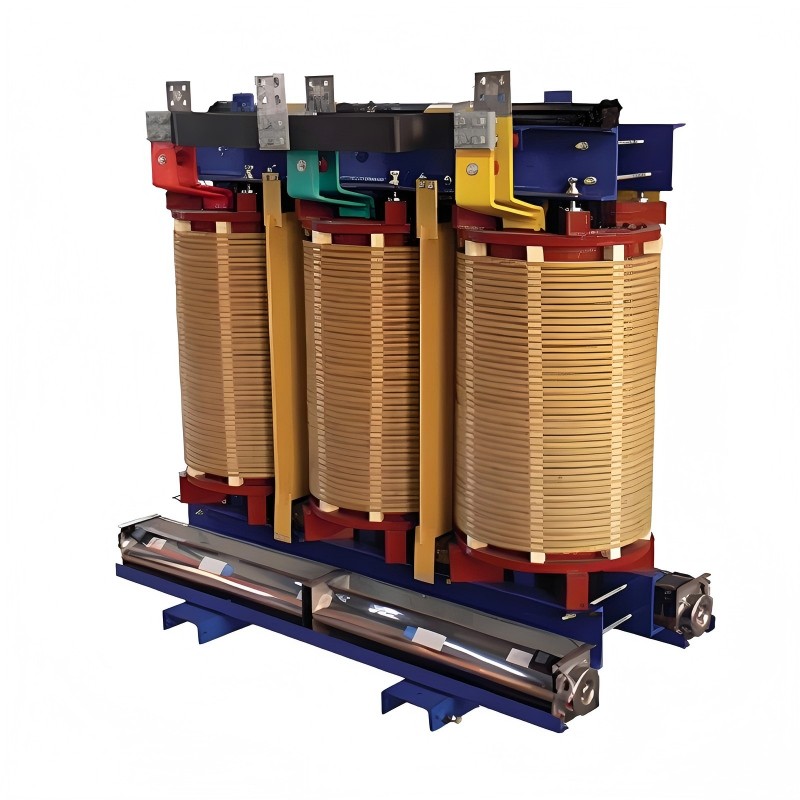

Трехфазный негерметичный трансформатор сухого типа производства Comewill серии SGB — это решение для пользователей, желающих купить трансформаторы сухого типа для промышленного и коммерческого применения. Этот трансформатор, разработанный с использованием современной изоляции, оптимизации магнитной цепи и модульной конструкции, обеспечивает высокую безопасность, эффективность и адаптируемость к окружающей среде.
Трехфазный негерметичный трансформатор сухого типа серии SGB представляет собой негерметичный трансформатор сухого типа, в котором вместо традиционного литья смолы используется передовая технология вакуумной пропитки под давлением (VPI). Он специально разработан для:
Преобразование мощности из среднего напряжения в низкое (10–35 кВ / 0,4 кВ)
Внутренняя и полуоткрытая установка
Области применения, требующие высокой пожаробезопасности и влагостойкости.
Трехфазный негерметичный трансформатор сухого типа серии SGB объединяет в себе множество передовых технологий, обеспечивающих надежную и эффективную работу:
1. Усовершенствованная конструкция магнитного сердечника
Ламинированная кремниевая сталь с высокой проницаемостью
Ступенчатая структура внахлестках снижает потери в сердечнике
Эффективно подавляет искажения третьей гармоники
2. Высокоэффективная система изоляции.
Двойная система изоляции (H-класс + НОМЕКС®)
Превосходное термическое сопротивление и диэлектрическая прочность.
Устойчив к химической коррозии и влажности.

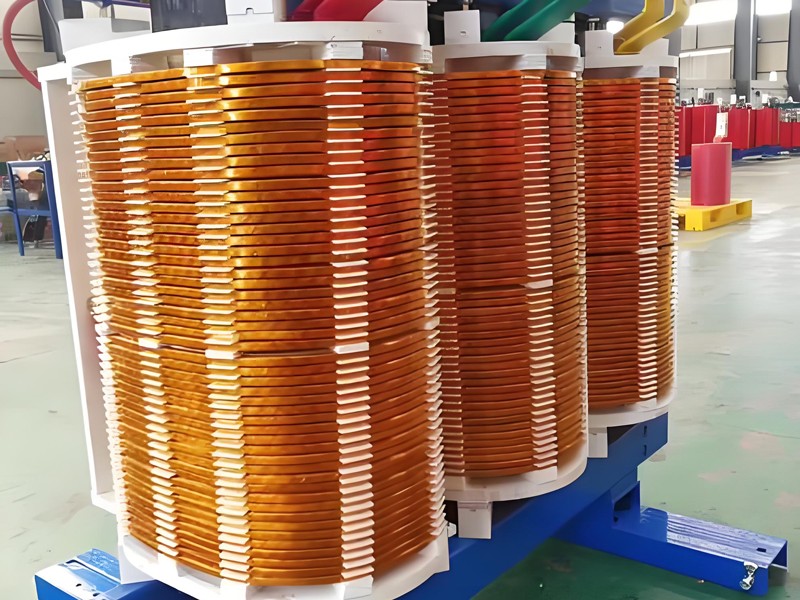

3. Оптимизированная структура обмотки.
Высокое напряжение: слоистая структура пирога
Низкое напряжение: обмотка из фольги для равномерного распределения тока.
Повышенная устойчивость к короткому замыканию и механическая прочность.
4. Эффективное управление температурным режимом
Открытая конструкция вентиляции повышает эффективность охлаждения.
Материалы с низкими потерями уменьшают выделение тепла.
Стабильная работа даже при влажности >95%
5. Процесс производства VPI
Вторичная пропитка под вакуумом под давлением
Сильная влагозащита и устойчивость к загрязнению.
Чрезвычайно низкий частичный разряд, увеличенный срок службы
6. Безопасность и защита окружающей среды
Негорючая и взрывозащищенная конструкция.
Полностью перерабатываемые материалы
Соответствует международным экологическим стандартам
| Номинальная мощность (кВА) | Номинальное напряжение | Векторная группа | Потери на холостом ходу (Вт) | Потеря нагрузки (Вт) | Ток холостого хода (%) | Импедансное напряжение (%) | ||||||||||
| ВН (кВ) | Диапазон нажатия (%) | НН (кВ) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120℃ | 120℃ | 120℃ | 145℃ | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 или ±2 х 2,5 | 0.4 | Дин11 или Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Морские платформы и морская среда
Химические и нефтехимические заводы
Высотные коммерческие здания и центры обработки данных
Аэропорты, больницы и системы железнодорожного транспорта
Промышленные производственные мощности
Влажные или высокотемпературные регионы (тропический климат)
Модульная и открытая структура делает обслуживание трехфазного негерметичного сухого трансформатора серии SGB простым и экономичным:
Регулярный осмотр
Проверьте наличие скопления пыли и очистите вентиляционные каналы.
Проверьте соединения на предмет ослабления или перегрева.
Экологический мониторинг
Обеспечьте надлежащую вентиляцию и избегайте чрезмерного загрязнения.
По возможности поддерживайте влажность в рекомендуемых пределах.
Электрические испытания
Периодически измеряйте сопротивление изоляции.
Мониторинг условий нагрузки и повышения температуры
Профилактическое обслуживание
Очистите обмотки и поверхности сердечника.
Проверьте наличие признаков коррозии или ухудшения изоляции.
