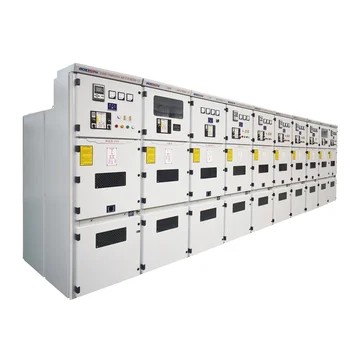

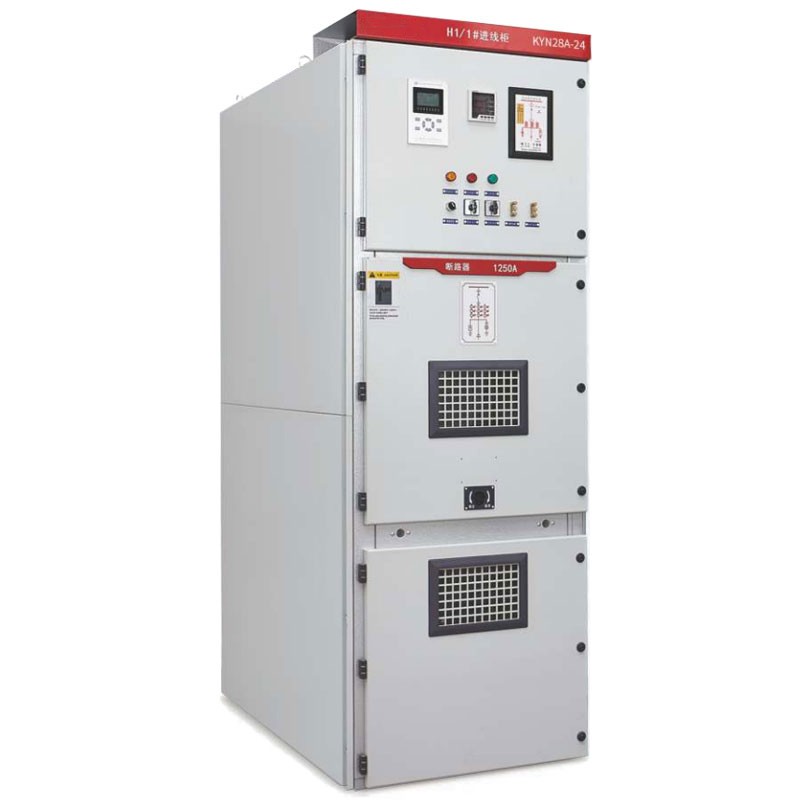

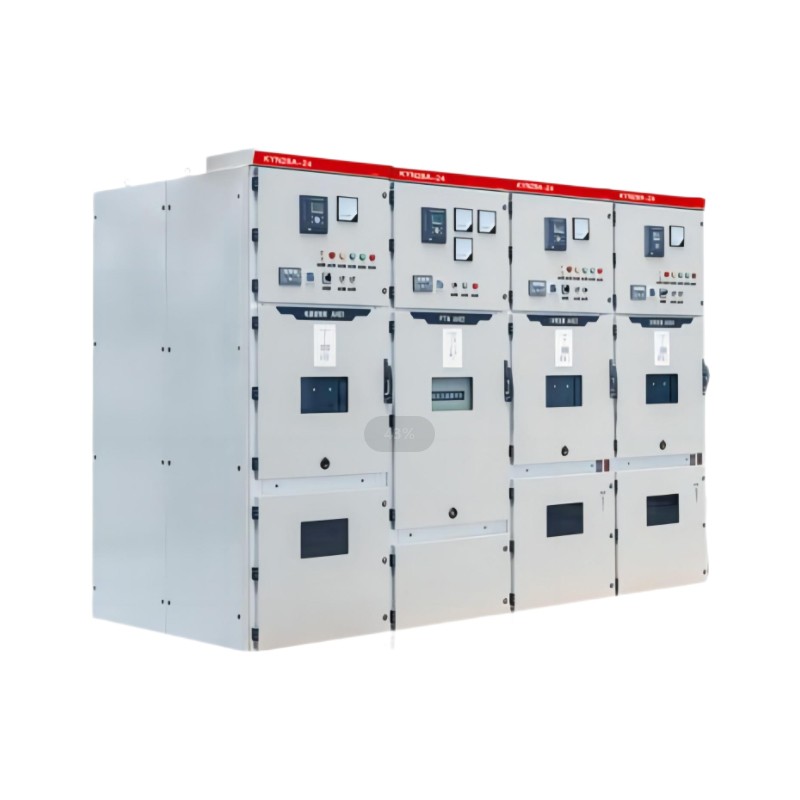

Высококачественное распределительное устройство KYN28-24KV предлагает китайский производитель Comewill. Он отличается выкатной конструкцией автоматического выключателя, усовершенствованной механической блокировкой «Анти-5» и совместимостью с ведущими вакуумными выключателями, такими как VS1-24 и мировыми аналогами. Благодаря гибкой установке, мощной дуговой защите и поддержке интеллектуальных систем мониторинга сети он широко используется на подстанциях, промышленных предприятиях и в энергетической инфраструктуре.
Этот универсальный распределительный блок выполняет тяжелую работу в ключевых приложениях: электростанции (передача энергии от малых и средних генераторов), промышленные и горнодобывающие объекты (распределение электроэнергии на месте) и вторичные подстанции электротехнической промышленности (управление, защита и мониторинг сети). И он создан с учетом всех требований соответствия: соответствует стандартам DL/T404, IEC298, GB3906, поэтому вам не придется использовать несертифицированное оборудование.
Настоящая победа здесь? Его надежная система блокировки исключает риски безопасности. Он не позволяет вам вытащить тележку с выключателем, пока она нагружена, предотвращает случайное включение/выключение выключателя, блокирует замыкание выключателя, если заземлитель включен, удерживает вас от случайного попадания в отсеки под напряжением и предотвращает случайное срабатывание заземлителя. Никаких ярлыков для обеспечения безопасности — критически важно для любого сайта.
Независимо от того, покупаете ли вы распределительное устройство KYN28-24KV для электростанции, промышленной площадки или подстанции, распределительное устройство KYN28-24KV компании Welcome (Wenzhou) Electric Co., Ltd готово к оптовым закупкам. Мы можем настроить его в соответствии с вашими настройками, чтобы вам не требовалось универсальное решение.
Распределительное устройство KYN28-24KV: условия использования и особенности
Давайте будем проще: вот что вам нужно знать об использовании и выборе нашего распределительного устройства KYN28-24, прямо для ваших звонков по закупкам.
Нормальные условия использования
Это оборудование создано для того, чтобы выдерживать атмосферу реального сайта, поэтому вот краткая информация:
Диапазон температур: работает от -15 ℃ до +40 ℃ — без проблем в большинстве помещений.
Пределы влажности: Среднесуточная влажность ≤95% (давление пара ≤2,2 кПа); среднемесячное значение ≤90% (давление пара ≤1,8 кПа) — выдерживает даже влажную погоду.
Устойчивость к землетрясениям: выдерживает землетрясения силой до 8 градусов, с горизонтальной тряской 0,3g и вертикальной 0,15g — стабильно там, где это необходимо.
Устойчивость к загрязнению: подходит для загрязненных мест 3-й степени — устойчив к промышленной пыли и грязи.
Детали установки: Только внутри помещения, монтируется с помощью анкерных болтов или сварки — легко установить правильно.
Когда вы выбираете это распределительное устройство, эти преимущества имеют значение:
Механическая защелка «Анти-5»: сверхнадежная — снижает риски безопасности и упрощает обслуживание (никаких сложных ремонтов, простое обслуживание).
Два варианта выдвижного исполнения: варианты средней прокатки и напольной прокатки — удовлетворяют любые технические потребности вашего объекта или рабочие привычки.
Гибкое сопряжение VCB: работает с нашими собственными VCB Zn85-40,5/VS1-40,5 и глобальными вариантами, такими как VD4, VB2, 3AH, от других брендов — без привязки, используйте детали, которым вы доверяете.
Независимо от того, покупаете ли вы распределительное устройство KYN28-24 для внутренних промышленных установок или вторичных подстанций, распределительное устройство KYN28-24 компании Welcome (Wenzhou) Electric Co., Ltd обеспечивает долговечность, безопасность и гибкость. Мы подготовили его для оптовых заказов и можем настроить в соответствии с потребностями вашего сайта.
| Элемент | Единица | Данные | |
| Номинальное напряжение | КВ | 13,8, 15, 17,5, 20, 22, 24 | |
| Номинальный уровень изоляции | 1мин.П.Ф. выдерживаемое напряжение (фазы на землю/промежутки) | КВ | 50/60 |
| Выдерживаемое напряжение грозового импульса (фазы на землю/промежутки) | КВ | 125/145 | |
| Номинальная частота | Гц | 50/60 | |
| Номинальный ток | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Номинальный кратковременно выдерживаемый ток (4 с) | КА | 16, 20, 25, 31,5, 40, 50 | |
| Номинальный пиковый выдерживаемый ток※ | КА | 40, 50, 63, 80, 100, 125 | |
| Класс защиты |
|
Корпус: LP4X, IP2X (дверца VCB открыта) | |

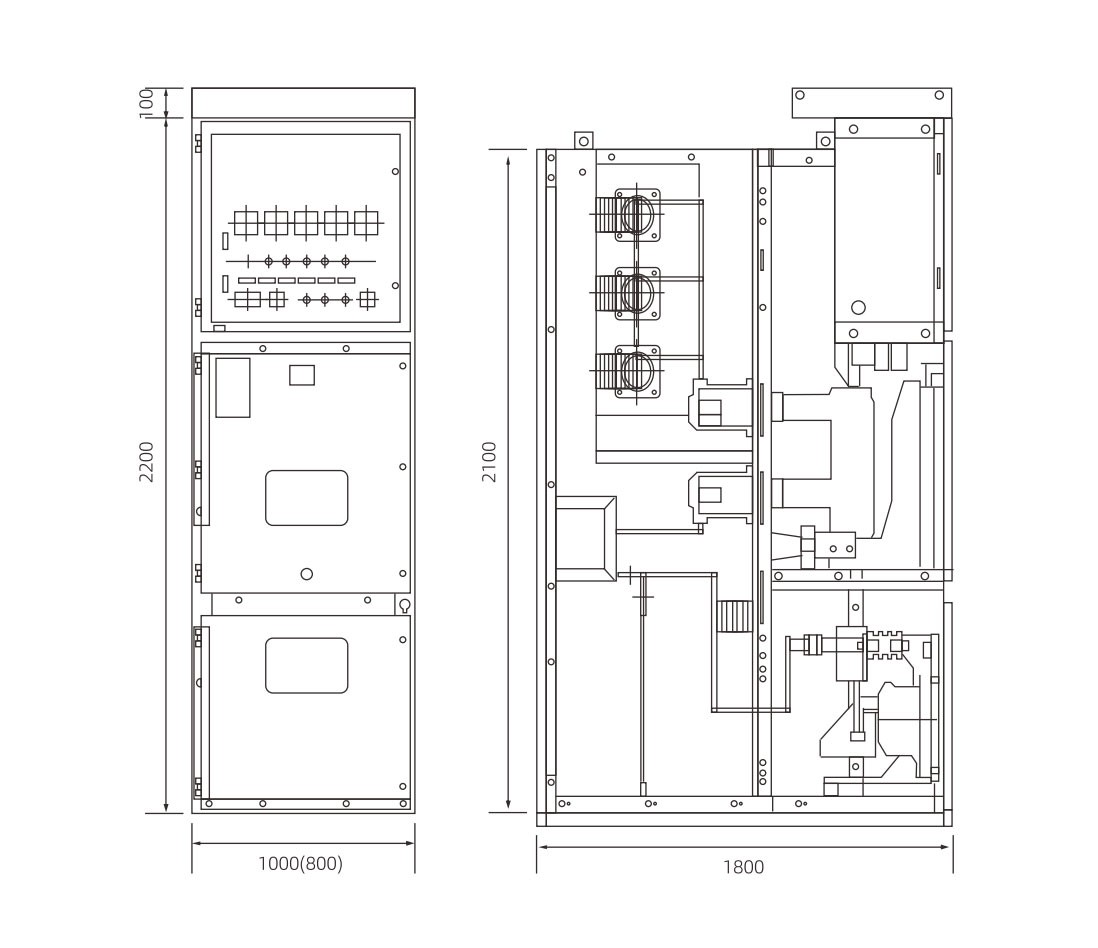

| Контурные размеры (ширина×глубина×высота) | мм | 1000(800)×1800×2400 | |
| Масса | кг | 840-1500 | |
| СОСТОЯНИЕ | СПЕЦИФИКАЦИЯ |
| Температура окружающей среды | От +15°C до +40°C (в среднем ≤35°C за 24 часа) |
| Высота | ≤1000 м |
| Относительная влажность | Среднемесячное значение ≤90%, давление пара ≤1,8 кПа |
| Пыль, дым, газы | Отсутствие коррозионных, легковоспламеняющихся или проводящих загрязнений. |
| Вибрация/движение грунта | Незначительный |
| Электромагнитные помехи | ≤1,6 кВ, наведенное во вторичных цепях |
| ЭЛЕМЕНТ | ЕДИНИЦА | ДАННЫЕ |
| Номинальное напряжение | кВ | 24 |
| Номинальная частота | Гц | 50/60 |
| Выдерживаемое напряжение грозового импульса (фаза, земля) | кВ | 60 |
| Выдерживаемое напряжение грозового импульса (изолятор) | кВ | 79 |
| Выдерживаемое напряжение PowerFrequency (фаза, земля) | кВ | 125 |
| Выдерживаемое напряжение промышленной частоты (изолятор) | кВ | 145 |
| Выдерживаемое напряжение вспомогательной цепи | V | 2000 |
| Номинальный ток выключателя | A | 630/1250/1600/2000/2500/3150 |
| Ток отключения короткого замыкания | кА | 20 / 31,5 |
| Ток замыкания короткого замыкания (пиковый) | кА | 50/80 |
| Кратковременный выдерживаемый ток | кА | 20 / 31,5 |
| Пиковый выдерживаемый ток | кА | 50/80 |
| Напряжение вспомогательной цепи | V | AC/DC 110/220 |
| Степень защиты | — | IP4X (IP2X при открытой дверце) |
| Размеры (Ш×Д×В) | мм | 800×1810×2380 / 1000×1810×2380 |
| Масса | кг | 840 ~ 1140 |
| ЭЛЕМЕНТ | ЕДИНИЦА | ДАННЫЕ |
| Номинальное напряжение | кВ | 24 |
| Устойчивость к молниеносным импульсам | кВ | 60 |
| Выдерживаемая частота питания | кВ | 125 |
| Номинальная частота | Гц | 50/60 |
| Номинальный ток | A | 630–3150 |
| Ток отключения короткого замыкания | кА | 20 / 31,5 |
| Замыкающий ток (пик) | кА | 50/80 |
| Кратковременный выдерживаемый ток | кА | 20 / 31,5 |
| Пиковый выдерживаемый ток | кА | 50/80 |
| Разрыв батареи конденсаторов (одиночный/последовательный) | A | 630/400 |
| Нарушение графика работы | Время | 50 |
| Механическая жизнь | Время | 20 000 |
| Операционная последовательность | — | О-0,3с-СО-180с-СО |
| ЭЛЕМЕНТ | ЕДИНИЦА | ДАННЫЕ |
| Напряжение катушки (замыкание/отключение) | V | AC220, AC110, DC220, DC110 |
| Ток катушки | A | 1,1 А (220 В), 3,1 А (110 В) |
| Мощность двигателя накопления энергии | W | 80/100 |
| Время хранения энергии | s | ≤10 |
1. Чем металлическое распределительное устройство KYN28-24KV лучше традиционного распределительного устройства фиксированного типа?
Традиционное фиксированное распределительное устройство означает отключение всей системы только для ремонта или замены деталей — сплошные хлопоты. В нашем KYN28-24KV используется выдвижная ручная тележка: вы можете изолировать компоненты, выполнять техническое обслуживание или заменять детали, не отключая питание всей установки. Вдобавок ко всему, металлическая конструкция обеспечивает защиту от дуги, обеспечивает безопасность операторов и позволяет быстро заменять внутренние блоки, сводя к минимуму время простоя, что очень важно для любого объекта, который не может позволить себе простоев.
2. Можно ли использовать это металлическое распределительное устройство на интеллектуальных подстанциях?
Абсолютно. Мы создали KYN28-24KV с совместимостью с интеллектуальными сетями. Вы можете добавить к нему терминалы дистанционного управления, цифровые реле и системы SCADA, чтобы вы получали мониторинг в реальном времени, мгновенные срабатывания защиты и бесперебойную связь с настройкой управления вашей сетью. Он идеально вписывается в современные интеллектуальные подстанции, не требуя дополнительной головной боли при модернизации.
3. Для каких условий лучше всего подходит металлическое распределительное устройство KYN28-24?
Он предназначен для использования внутри помещений и работает в местах, где требуется надежное распределение высокого напряжения с высочайшим уровнем безопасности и мониторинга: городские подстанции (питание городских сетей), электростанции (отдача электроэнергии), горнодобывающие объекты (сложные промышленные объекты) и большие коммерческие здания (торговые центры, высотные здания). Везде, где вам нужно прочное, безопасное и простое в уходе снаряжение — оно то, что вам нужно.
В компании Welcome (Wenzhou) Electric Co., Ltd мы разработали распределительное устройство KYN28-24KV, чтобы ответить на реальные вопросы, которые возникают у покупателей и операторов — никаких пустяков, только решения, которые подходят для ваших проектов.
