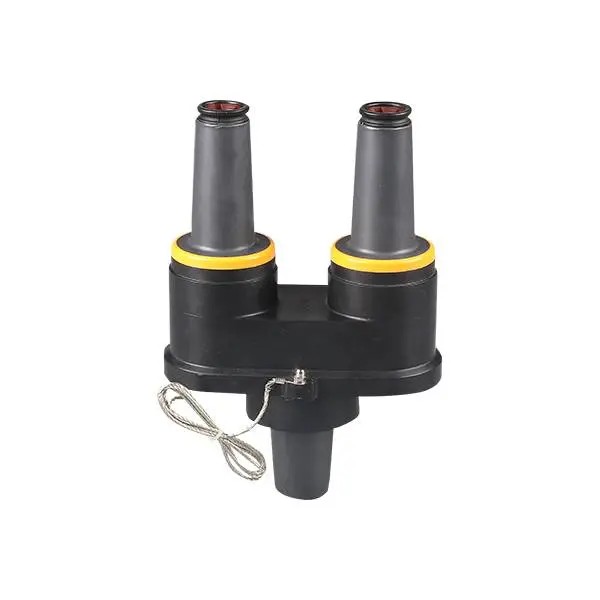

Вращающаяся проходная вставка 24 кВ, 200 А

Покупайте вращающуюся проходную вставку 24 кВ, 200 А у Comewill, надежного китайского производителя и поставщика аксессуаров для кабелей среднего напряжения. Эта вращающаяся проходная вставка, разработанная для распределительных систем 24 кВ, позволяет использовать конфигурацию с двумя проходными изоляторами из одного отсека ввода, что позволяет легко переоборудовать радиальные трансформаторы в системы проходного питания, одновременно добавляя защиту от перенапряжения. Благодаря запатентованной установке храпового механизма с ограничением крутящего момента, изоляцией из EPDM и полностью экранированной погружной конструкцией Comewill предлагает высококачественные, оптовые, индивидуальные и имеющиеся на складе решения для безопасного и эффективного подземного распределения электроэнергии.

Определение продукта

Вращающаяся проходная вставка 24 кВ, 200 А — это приспособление для размыкания нагрузки, устанавливаемое в гнездо универсального ввода на таком оборудовании, как трансформаторы, монтируемые на площадке, или распределительное устройство. Он создает два интерфейса отключения нагрузки на 200 А, что позволяет инженерам подключать несколько кабелей, устанавливать ограничители перенапряжения или преобразовывать системы с радиальным питанием в конфигурации со сквозным питанием.

Основные технические характеристики

1. Проходная конструкция с двойным интерфейсом

Вставка позволяет использовать два интерфейса отключения нагрузки из одного отсека ввода, что упрощает преобразование трансформаторов с радиальным питанием в трансформаторы с проходным питанием или добавление последовательного грозозащитного разрядника. Это значительно повышает гибкость сети.

2. Запатентованный храповой механизм ограничения крутящего момента.

Встроенная храповая конструкция, ограничивающая крутящий момент, предотвращает случайное перетягивание болтов втулки монтажниками. При достижении правильного крутящего момента механизм издает слышимый щелчок, обеспечивая точную и надежную установку и одновременно снижая риск повреждения оборудования.

3. Поворотное позиционирование на 360°.

После установки вставку можно повернуть на 360 градусов, что позволяет инженерам располагать разъемы в соответствии с требованиями к прокладке кабеля. Эта особенность упрощает установку в закрытых трансформаторных отсеках.

4. Высококачественная изоляция EPDM.

Изделие изготовлено из изоляционной и полупроводниковой резины EPDM, вулканизированной серой, что обеспечивает превосходную электрическую изоляцию, контроль напряжений и защиту от воздействия окружающей среды. При использовании с соответствующими компонентами он образует полностью экранированную и погружную систему соединений.

5. Визуальный индикатор установки

Желтое кольцо-индикатор защелки, расположенное вокруг воротника втулки, обеспечивает четкое подтверждение установки. Когда кольцо полностью закрыто коленчатым соединителем, соединение надежно. Если они видны, необходимы корректировки. Это повышает точность и безопасность установки.

Установка

Для правильной установки вставки не требуются специальные инструменты. Очищенную и смазанную вставку просто помещают в колодец втулки и поворачивают по часовой стрелке. Когда храповой механизм, ограничивающий крутящий момент, отпустится и издаст слышимый щелчок, вставка будет правильно установлена ​​и затянута с правильным крутящим моментом. Продолжающееся вращение по часовой стрелке обеспечивает позиционирование на 360° в соответствии с требованиями применения. Чтобы снять обесточенную вставку, просто поверните ее против часовой стрелки.

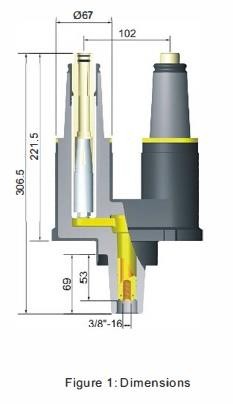

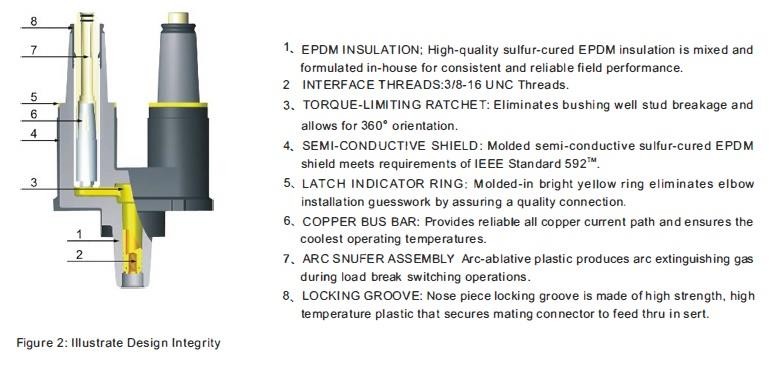

Описание и размеры

Часто задаваемые вопросы

 1. Для чего используется вращающаяся проходная вставка 24 кВ, 200 А?

Он используется в распределительных системах среднего напряжения для создания двух интерфейсов отключения нагрузки на 200 А из одного отсека ввода, что позволяет выполнять кабельные соединения, переходное преобразование трансформатора и установку ограничителя перенапряжения.

2. Где обычно устанавливается этот продукт?

Обычно он устанавливается в трансформаторах, монтируемых на площадках, подземных распределительных устройствах и распределительных шкафах в подземных кабельных сетях.

3. Какие разъемы совместимы с этой вставкой?

Вставка работает с коленчатыми соединителями нагрузки на 200 А, коленчатыми ограничителями перенапряжения и гнездами для вводов оборудования того же номинального напряжения.

4. Поддерживает ли вставка подземное использование?

Да. Благодаря изоляции из EPDM и полностью экранированной погружной конструкции он надежно работает как под землей, так и на открытом воздухе.

5. В чем преимущество поворотной конструкции?

Поворот на 360° обеспечивает гибкую прокладку кабелей, что упрощает установку в ограниченном пространстве трансформаторов или распределительных устройств.

6. Что обозначает желтое кольцо-индикатор?

Если желтое кольцо полностью закрыто, угловой разъем установлен правильно. Если он все еще виден, соединение требует регулировки.
