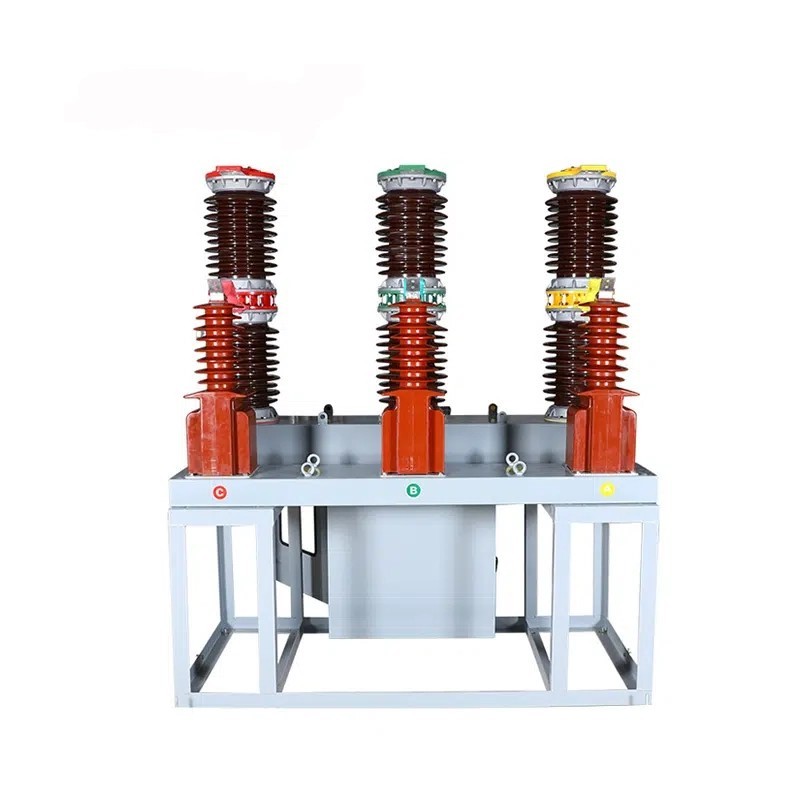

Высококачественный внешний высоковольтный выключатель переменного тока ZW7 предлагает китайский производитель Comewill. Его конструктивные характеристики соответствуют национальному стандарту GB1984-89 «Высоковольтные автоматические выключатели переменного тока» и требованиям стандарта Международной электротехнической комиссии (IEC) IEC-56 «Высоковольтные автоматические выключатели переменного тока».
Эта серия автоматических выключателей в основном используется для управления и защиты в наружных системах передачи и преобразования электроэнергии напряжением 35 кВ. Наружный высоковольтный выключатель переменного тока ZW7 также применим для нормальной эксплуатации и защиты от короткого замыкания в городских и сельских электросетях, а также на промышленных и горнодобывающих предприятиях.

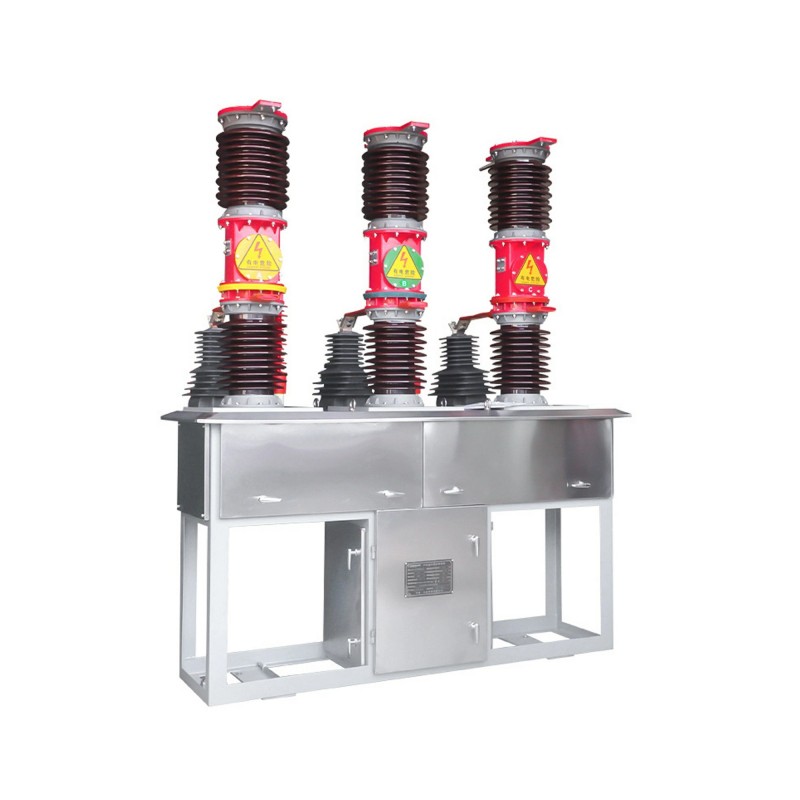

Общая конструкция фарфорового изолятора столбчатого типа: верхний изолятор содержит вакуумный прерыватель, а нижняя часть служит столбчатым фарфоровым изолятором. Продукт подходит для частой эксплуатации и имеет такие преимущества, как надежная герметизация, антивозрастные свойства, устойчивость к высокому давлению, негорючесть, невзрывоопасность, длительный срок службы, а также простота установки и обслуживания.
1. Рабочая температура выдерживает диапазон температур от -40 ℃ до +40 ℃, а производительность стабильна независимо от того, очень холодно или жарко.
2. Максимальная высота может достигать 1000 метров, и даже при низком давлении воздуха он может надежно работать без потери цепи.
3. Высоковольтный блок питания переменного тока ZW7 для наружного применения обладает хорошей ветроустойчивостью и может выдерживать скорость ветра до 10 километров в час; Если модель имеет номинальное напряжение 132/230 кВ, для удовлетворения требований требуется минимальная скорость ветра 3,2 километра в час.
4. Сейсмостойкость очень высока, и можно выдержать землетрясение силой 8 баллов. Его также можно использовать в местах с плохими геологическими условиями.
5. Существует стандарт пути утечки, который составляет не менее 31 миллиметра на киловольт. Даже если окружающая среда влажная или загрязненная, это может эффективно предотвратить перекрытие.
6. Высоковольтный выключатель переменного тока для наружного применения ZW7 обладает высокой устойчивостью к загрязнению воздуха и специально разработан для загрязненных сред класса IV. Его можно использовать в сложных промышленных зонах или на открытом воздухе.
1. Температура колеблется от -40 ℃ до +40 ℃, и нам не страшны ни сильные холода, ни жара;
2. Достаточно высоты не более 1000 метров, и среда с небольшим низким давлением вообще не повлияет на нее;
3. Максимальная мощность ветра составляет 10 километров в час, а модель 132/230 кВ должна соответствовать минимальной скорости ветра 3,2 километра в час для достижения оптимальной производительности;
4. Выдерживает землетрясения силой 8 баллов и может спокойно использоваться в сейсмоопасных районах;
5.Не менее 31 миллиметра пути утечки на киловольт, обеспечивающего электробезопасность;
6. Специально разработанный для загрязненных сред класса IV, внешний высоковольтный выключатель переменного тока ZW7 может использоваться в сложных промышленных зонах и местах с сильным загрязнением окружающей среды.
| НЕТ | Элемент | Единица | Ценить | ||
| 1 | Номинальное напряжение | КВ | 40.5 | ||
| 2 | Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты | Сухой тест | 95 | |
| Влажный тест | 80 | ||||
| Выдерживаемое напряжение грозового импульса (пиковое) | 185 | ||||
| 3 | Номинальный ток | A | 1250,1600,2000 | ||
| 4 | Номинальный ток отключения при коротком замыкании | КА | 20,25,31,5 | ||
| 5 | Номинальная последовательность операций |
|
Комбинация 0-0,3 с-комбинация 180 с | ||
| 6 | Номинальное время отключения тока короткого замыкания | раз | 12 | ||
| 7 | Номинальный ток замыкания короткого замыкания (пиковый) | КА | 50,63,80 | ||
| 8 | Номинальный пиковый выдерживаемый ток | ||||
| 9 | Номинальный кратковременно выдерживаемый ток | КА | 20,25,31,5 | ||
| 10 | Номинальный непрерывный ток короткого замыкания | S | 4 | ||
| 11 | Средняя скорость открытия | РС | 1,5±0,2 | ||
| 12 | Средняя скорость закрытия | 0,7±0,2 | |||
| 13 | Время задержки закрытия контакта | s | ≤2 | ||
| 14 | Трехфазная комбинированная (минутная) синхронная разница во времени | ≤2 | |||
| 15 | Время закрытия | ≤150 | |||
| 16 | Время работы | ≤60 | |||
| 17 | Механическая жизнь | раз | 10000 | ||
| 18 | Номинальное рабочее напряжение и номинальное напряжение вспомогательной цепи | V | ДК220,110,24 | ||
| AC220,110,24 | |||||
| 19 | Сопротивление постоянному току на фазу (без трансформатора) | мкОм | ≤100 | ||
| 20 | Динамические и статические контакты позволяют увеличить толщину износа | мм | 3 | ||
| 21 | масса | кг | 800 | ||
