Как профессиональный производитель в Китае, компания Comewill хотела бы предоставить вам высококачественный вакуумный автоматический выключатель наружной установки серии ZW43, который особенно подходит для сценариев с сильным загрязнением или частой эксплуатацией, а также особенно надежен для управления энергосистемой и защиты оборудования.
О стандартах можно не беспокоиться, так как они полностью соответствуют IEC62271-100, GB1984 (родственные стандарты для высоковольтных выключателей переменного тока), а также IEC60694, GB/T11022 (общие технические требования к высоковольтным распределительным устройствам и аппаратуре управления).

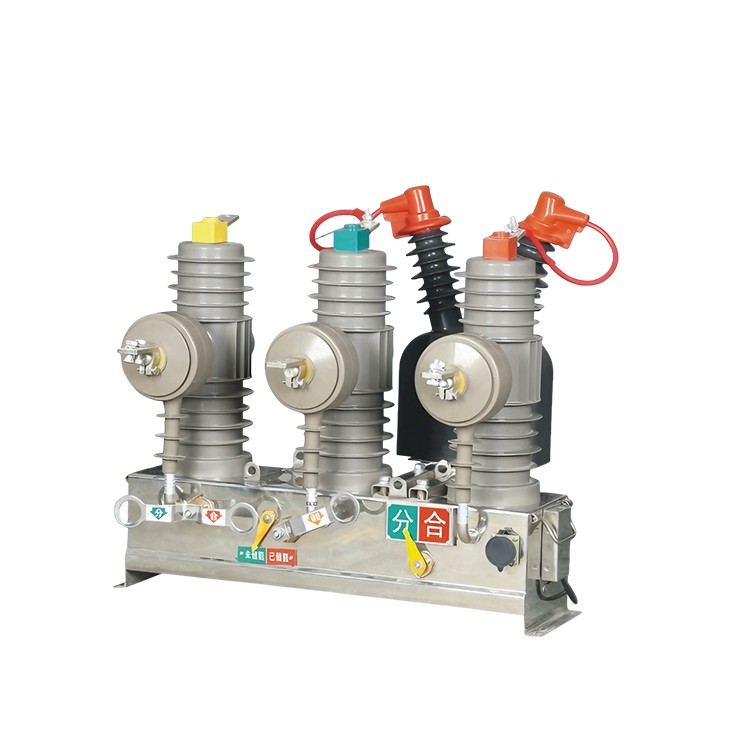

Сверхнадежная работа: изготовленный по индивидуальному заказу вакуумный автоматический выключатель для наружного применения серии ZW43 имеет трехопорную конструкцию: вакуумная дугогасительная камера соединяется с приводным механизмом через изолированную тягу. Никаких шатких деталей, всегда стабильная работа.
Прочность и защита от конденсации: мы используем технологию APG для отливки дугогасительной камеры, основного токопроводящего контура и изоляционной опоры в единый кусок эпоксидной смолы, а затем покрываем его силиконовой резиной. Он прочный механически и не вызывает проблем с конденсатом даже во влажных местах.
Отличный пружинный механизм: переключатель оснащен высокопроизводительным пружинным механизмом — простая конструкция, длительный механический срок службы. Вы можете выбрать ручной или электрический режим хранения энергии и открытия/закрытия — очень гибко.

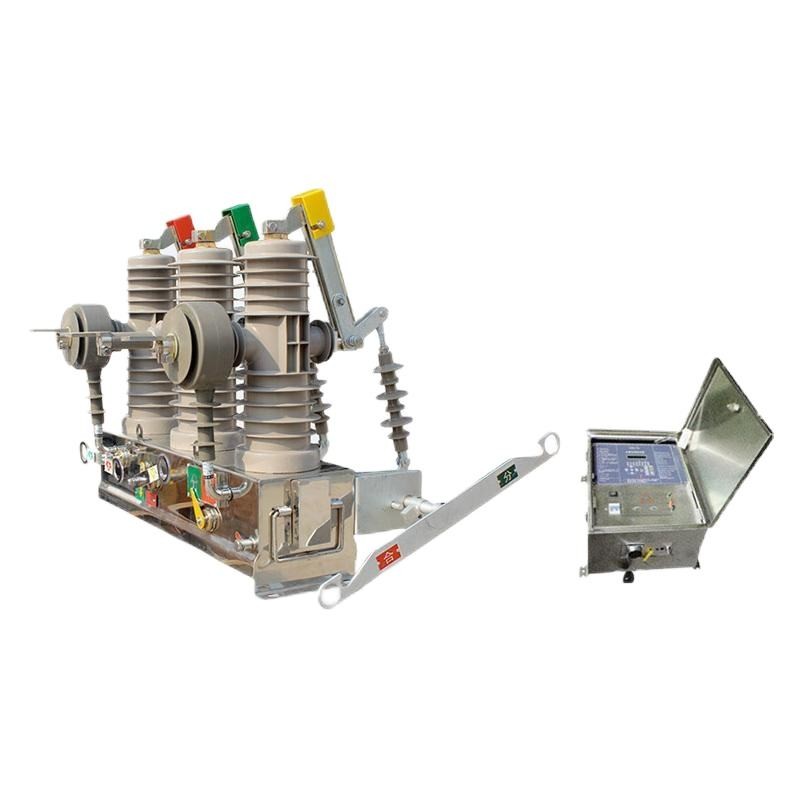

Дополнительный встроенный разъединитель: если вам нужен разъединитель, мы можем добавить наружный вакуумный выключатель серии ZW43. Нет необходимости покупать дополнительные детали отдельно.
Маленький, изящный и простой в установке: он компактен, выглядит современно и не весит много. Перемещать его и устанавливать на месте очень просто: никакого тяжелого оборудования не требуется.
Подходит для автоматизации и необслуживаемых подстанций: переключатель может быть оснащен интерфейсом терминала управления. Идеально подходит для автоматизированных распределительных сетей и подстанций, которым не требуется круглосуточное присутствие на месте.
| Нет. | Элемент | Единица | Данные | |
| 1 | Номинальное напряжение | кВ | 12 | |
| 2 | Номинальный ток | A | 630 | |
| 3 | Номинальная частота | Гц | 50/60 | |
| 4 | Номинальный ток отключения при коротком замыкании | кА | 20 | |
| 5 | Номинальный кратковременно выдерживаемый ток (4 с) | 20 | ||
| 6 | Номинальный пиковый выдерживаемый ток (пик) | 50 | ||
| 7 | Номинальный ток включения короткого замыкания (пиковый) | 50 | ||
| 8 | 1 минута P.F выдерживает напряжение | Влажный тест | кВ | 34 |
| Фаза к фазе, фаза к земле | 42 | |||
| Через открытые контакты | 48 | |||
| 9 | Выдерживаемое напряжение грозового импульса (пиковое) | Фаза к фазе, фаза к земле | кВ | 75 |
| Через открытые контакты | 85 | |||
| 10 | Выдерживаемое напряжение P.F в течение 1 мин для вторичного контура | кВ | 2 | |
| 11 | Время отключения номинального тока | раз | 1000 | |
| 12 | Время отключения номинального тока короткого замыкания | 30 | ||
| 13 | Механическая жизнь | 10000 | ||
| 14 | Скорость открытия | РС | 1,2±0,2 | |
| 15 | Скорость закрытия | 0,6±0,2 | ||
| 16 | Время закрытия | РС | 25~60 | |
| 17 | Время работы | 18~45 | ||
| 18 | Время близкого отскока контакта | ≤2 | ||
| 19 | Номинальная мощность двигателя-аккумулятора | W | 40 | |
| 20 | Трехфазная неодновременность открытия/закрытия | РС | ≤2 | |
| 21 | Сопротивление каждой фазопроводящей петли | Корпус переключателя | мкОм | ≤80 |
| Отсоединить лезвие | Односторонняя ≤ 120, двусторонняя ≤ 200 | |||

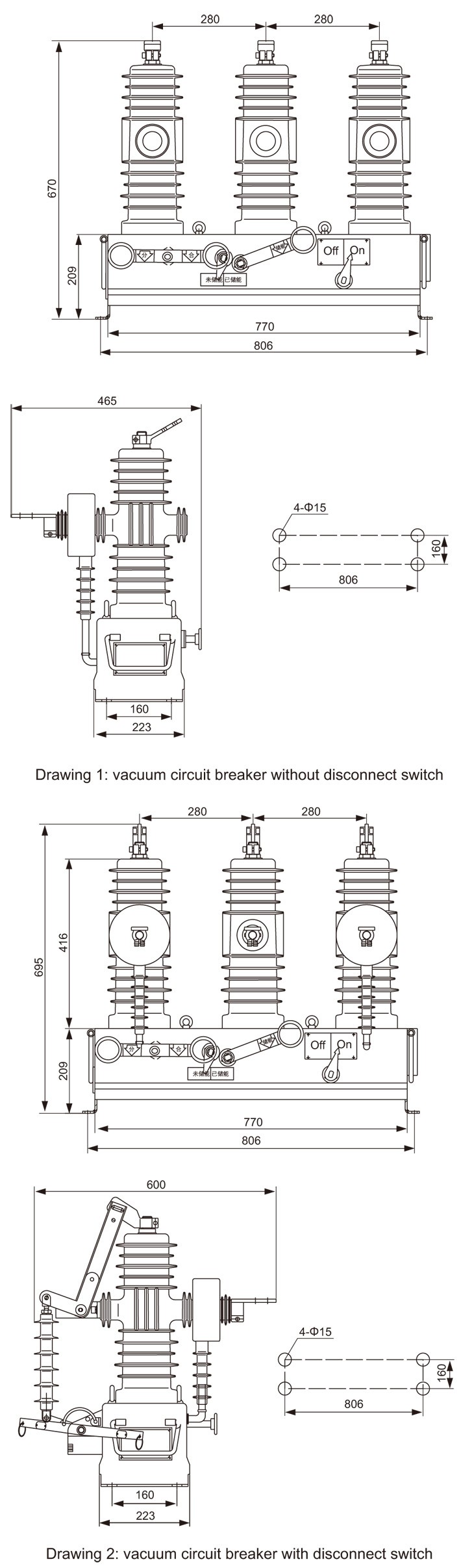

| 22 | Межфазное расстояние | мм | 280±1,5 | |
| 23 | Вес нетто | кг | 125 (одинарный изолятор), 150 (двойной изолятор) | |
