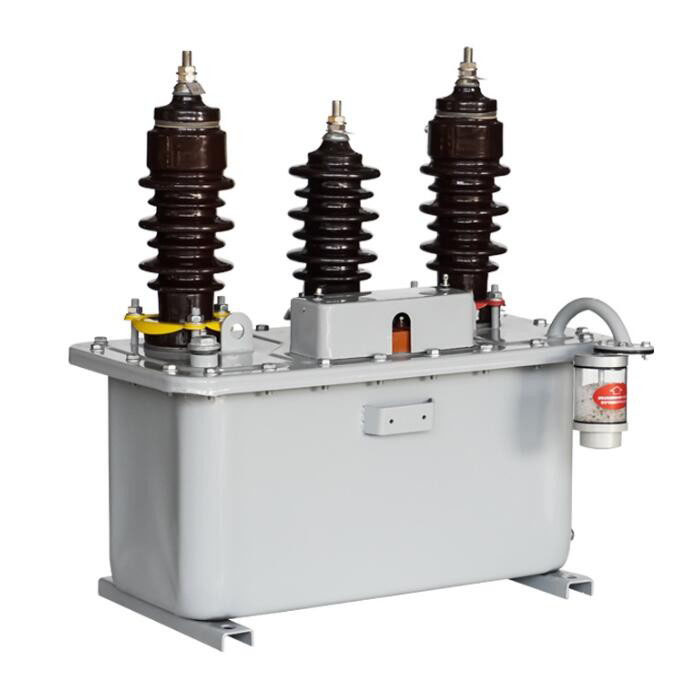

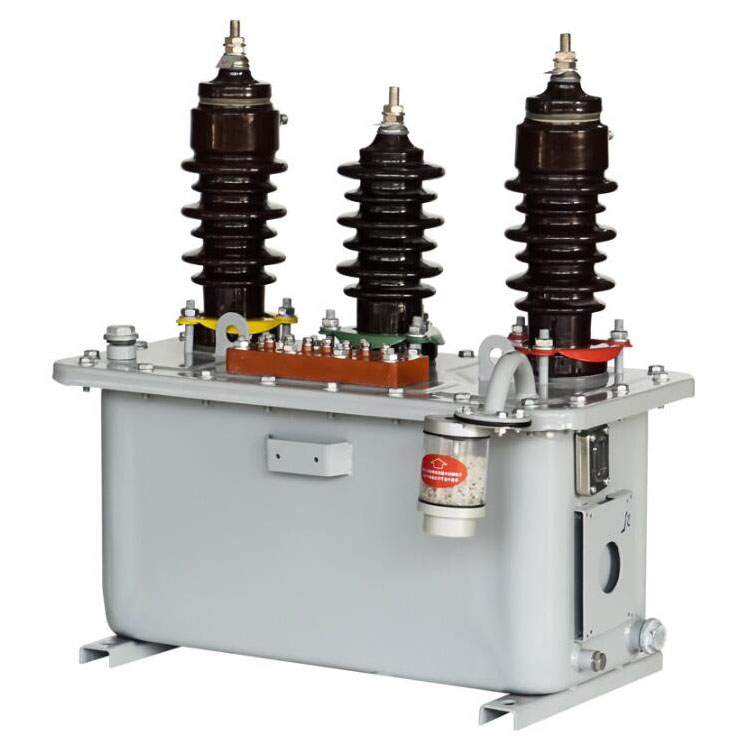

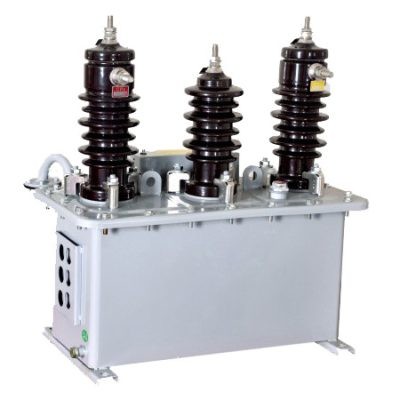

JLS-6/10 Комбинированный масляный трансформатор для установки вне помещений

Прочный масляный комбинированный трансформатор JLS-6/10 для установки вне помещений от завода Comewill не только обладает влагозащищенностью, но и обладает хорошими характеристиками: большая мощность, небольшой размер, легкий вес, удобство транспортировки и установки. В проводке используется трехфазный тип V/V, который позволяет точно измерять ток, напряжение и рассчитывать электрическую энергию, а также выдерживать сложные условия работы на открытом воздухе.

Комбинированный масляный комбинированный трансформатор JLS-6/10 для наружного применения, подходящий для цепей переменного тока частотой 50–60 Гц и максимальным номинальным напряжением 10 кВ, может удовлетворить потребности в наружных измерениях как на сельских, так и на промышленных подстанциях. Он также может быть оснащен счетчиками мощности и реактивной энергии в соответствии с потребностями закупок, что намного удобнее для пользователя, чем традиционные масляные трансформаторы. Это определенно правильный выбор для замены старого оборудования.

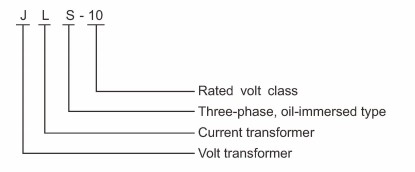

Обозначение типа

Строительство

Измерительная коробка наружного масляного комбинированного трансформатора JLS-6/10 имеет модульную конструкцию, которая включает в себя два однофазных трансформатора напряжения (PT) и два трансформатора тока (CT). И PT, и CT представляют собой электромагнитные конструкции, прикрепленные к пластинам топливного бака болтами, имеющие компактную и прочную общую компоновку.
Топливный бак имеет квадратную форму с хорошей герметизацией. Крышка коробки и корпус коробки соединяются болтами для обеспечения герметизации. На крышке ящика имеются два подъемных кольца для удобства подъема и транспортировки оборудования. Боковая часть топливного бака оснащена такими ключевыми компонентами, как указатель уровня масла, болт заземления и клапан слива масла, которые облегчают ежедневный контроль работы, защиту от заземления и обслуживание слива масла.
Эта структурная конструкция полностью учитывает условия эксплуатации вне помещений, обеспечивая стабильную и надежную работу оборудования в различных суровых условиях.

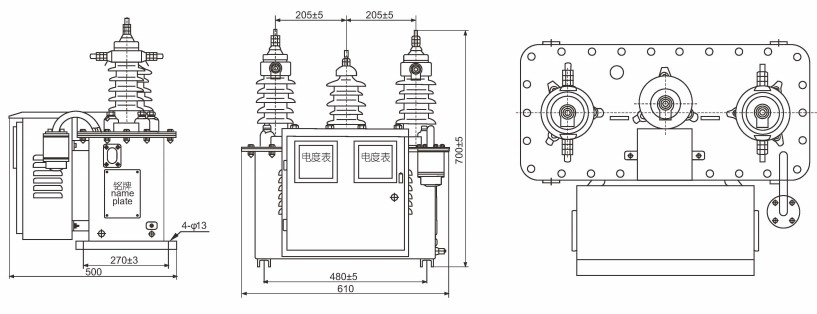

Схема и размеры установки

Габаритные размеры: JLS-6 кВ, 10 кВ (класс 0,2, класс 0,2S). Подходит для использования в системах напряжения 6 кВ и 10 кВ.

Меры предосторожности: Предпусковой осмотр.

Перед вводом в эксплуатацию наружных масляных комбинированных трансформаторов JLS-6 и JLS-10 необходимо устранить засор вентиляционных отверстий на буферной резине в середине влагозащитного устройства. Вентиляционное отверстие должно быть свободным, иначе это повлияет на нормальную работу оборудования.
Этот шаг является необходимым элементом проверки перед вводом оборудования в эксплуатацию, и рекомендуется сосредоточиться на его подтверждении во время приемки на месте.

При заказе, пожалуйста, укажите следующее:

Чтобы приобрести наружные масляные комбинированные трансформаторы JLS-6/10 у компании Welcome (Wenzhou) Electric Co., Ltd. и сделать их простыми в использовании и совместимыми с вашей системой, необходимо учитывать несколько ключевых моментов:
Соответствие параметров должно быть точным
Коэффициент трансформации: Каковы конкретные коэффициенты трансформации напряжения и тока CT (трансформатора тока) и PT (трансформатора напряжения), которые вам нужны? Дайте нам эти два числа, чтобы убедиться, что они соответствуют вашей электросети.
Точность: какой уровень точности вам нужен (например, 0,2 или 0,2 с)? Существуют также параметры вторичного выхода, которые должны соответствовать вашим требованиям к измерениям.
Окружающая среда: Каковы требования к уровню изоляции оборудования? Нам необходимо знать рабочую среду на объекте, такую ​​как температура, высота над уровнем моря и наличие агрессивных газов, чтобы она там «выдержала».
Качество и сертификация должны быть надежными
Обратите внимание на бренд и квалификацию: выберите сильный и авторитетный бренд, такой как Welcome (Wenzhou) Electric Co., Ltd. Проверьте, прошел ли продукт тестирование доступа к сети в авторитетных учреждениях, таких как State Grid и Southern Power Grid.
Сосредоточьтесь на основных компонентах: поймите материалы и процессы изготовления основных компонентов, таких как железный сердечник, обмотка и масляный бак трансформаторов. В высококачественных изделиях обычно используются прочные материалы и изысканное мастерство.
Установка и обслуживание должны быть удобными.
Удобство установки: учитывайте размер и вес оборудования, а также условия установки на месте (например, несущую способность опор электропередачи и пространство для установки). Разделенная конструкция серии JLS обычно более удобна для установки и обслуживания на месте.
Удобно ли проводить обслуживание: узнайте, удобно ли проводить обслуживание таких компонентов, как предохранители и болты заземления. Хорошо спроектированный продукт можно поддерживать с вполовину меньшими усилиями.
Послепродажное обслуживание должно быть гарантировано.
Гарантийный срок должен быть четким: поймите гарантийный срок и объем продукта. Уверенный производитель предоставит более длительный гарантийный срок.
Должна быть обеспечена техническая поддержка: выбирайте поставщиков, которые могут обеспечить своевременную техническую поддержку и обслуживание на месте. При возникновении проблемы с уличным оборудованием решающее значение имеет скорость реагирования.
