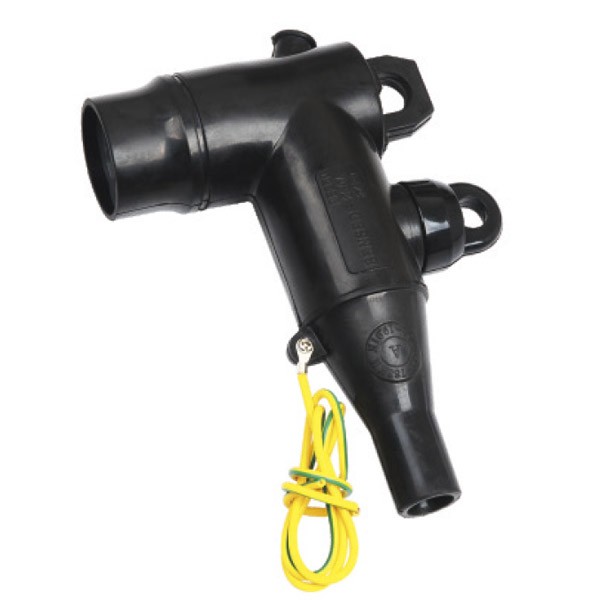

Угловой соединитель нагрузки 24 кВ, 250 А

Качественный коленчатый разъем ZT-24/250 завода Comewill, 24 кВ, 250 А, надежного качества, подходит для ваших нужд в источниках высоковольтных соединений.
Подключите его к подходящей втулке или вилке, и этот разъем обеспечит полностью экранированное, полностью погружное разъемное соединение. Даже во влажных и суровых условиях он работает стабильно. Также имеются встроенные емкостные контрольные точки — их можно использовать для проверки состояния цепи или установки индикаторов неисправностей, что упрощает обслуживание и устранение неполадок.
Еще один большой плюс: не требуется минимального межфазного расстояния. Вы можете установить его вертикально, горизонтально или под любым углом между ними. Такая гибкость избавляет вас от многих хлопот при установке на месте, подгоняя различные настройки проекта.
Для ваших потребностей в закупках мы предлагаем хорошие цены, гибкий минимальный заказ и своевременную доставку, чтобы обеспечить бесперебойную работу вашей цепочки поставок. Нужны оптовые заказы, образцы для тестирования или техническая поддержка для настройки? Наша команда здесь, чтобы помочь.
Если вы ищете высококачественные локтевые соединители для разгрузки нагрузки, просто свяжитесь с нами. Мы обещаем предоставить экономичные и надежные продукты для поддержки операций вашего проекта.

Функции:

◆ Соедините угловой соединитель нагрузки 24 кВ, 250 А с подходящей втулкой или заглушкой, и получится полностью экранированное, полностью погружное разъемное соединение.
◆ Встроенная емкостная контрольная точка — ее можно использовать для проверки состояния цепи или установки индикатора неисправности.
◆ Минимальный зазор между фазами не требуется.
◆ Варианты монтажа: вертикально, горизонтально или под любым углом между ними.

Приложение

◆ Используется для подключения полимерных кабелей к трансформаторам, распределительным устройствам, двигателям и другому оборудованию через предварительно отформованный разъемный разъем.
◆ Подходит как для внутренней, так и для наружной установки.
◆ Работает при напряжении сети до 24 кВ.
◆ Непрерывный ток 250 А (выдерживает перегрузку 300 А в течение 8 часов).

Характеристики кабеля

- Полимерные кабели (например, XLPE, EPR)
- Медные или алюминиевые жилы.
- Полупроводниковые или металлические экраны.
- Размер проводника: 25-120 мм²

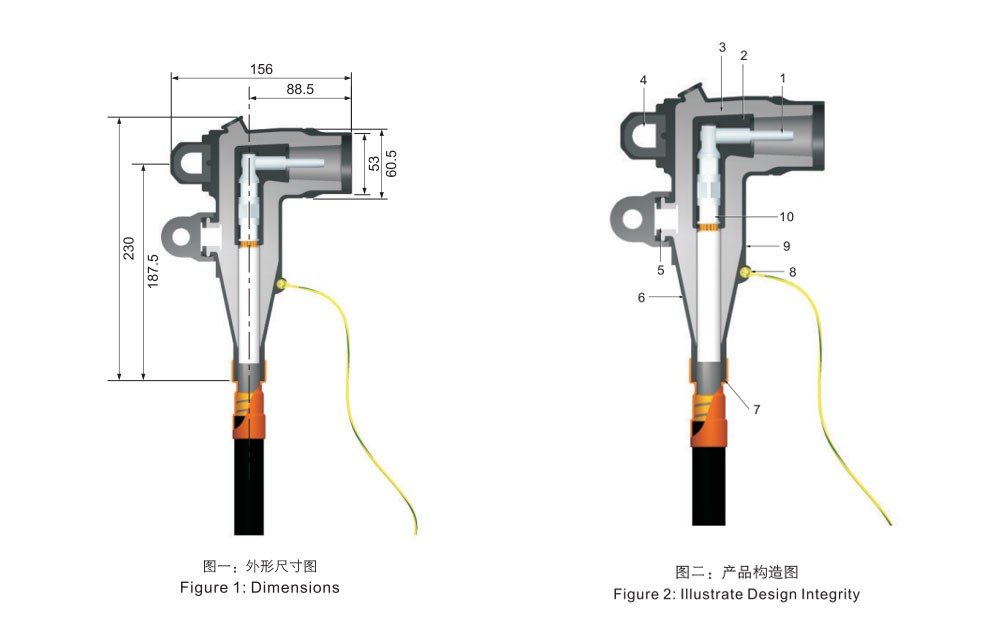

Структура продукта:

1. Токопроводящий стержень: используйте предоставленный нами шестигранный ключ, чтобы ввинтить луженый медный штифт в контакт проводника — установка проста.
2. Полупроводящая вставка: это формованный проводящий резиновый экран из EPDM, который в основном используется для контроля электрического напряжения.
3. Изоляция: Формованная изоляционная резина EPDM изготавливается и смешивается на нашем собственном заводе, поэтому качество гарантировано.
4. Тяговая проушина: это инкапсулированная проушина из нержавеющей стали с фиксатором, который помогает расположить дужку.
5. Емкостная контрольная точка: эта точка позволяет проверить состояние цепи. Также имеется литая проводящая резиновая крышка из EPDM, обеспечивающая водонепроницаемость.
6. Снятие напряжения. Внешний экран и адаптер кабеля предназначены для снятия напряжения с кабеля.
7. Кабельный адаптер: размер отверстия обеспечивает плотное прилегание (посадка с натягом), что обеспечивает водонепроницаемость.
8. Заземляющая проушина: вмонтирована непосредственно во внешний экран и предназначена для подключения заземляющего провода.
9. Полупроводящий экран: Литая проводящая резина из этилен-пропиленового каучука соединяется с экраном кабеля. Это обеспечивает непрерывность экрана и гарантирует, что вся сборка находится под потенциалом земли.
10. Наконечник для жильного кабеля: это биметаллический компрессионный разъем, сваренный инерционной сваркой, совместимый как с медными, так и с алюминиевыми проводниками.

Часто задаваемые вопросы

Вопрос 1: Какова основная функция коленчатого соединителя нагрузки 24 кВ, 250 А?
A: Обеспечивает безопасное подключение и отключение находящихся под напряжением цепей среднего напряжения, сохраняя при этом полную изоляцию и эффективность переключения с контролем дуги.

В2: Можно ли использовать этот разъем на открытом воздухе или в подземных системах?
О: Да, он полностью экранирован и может погружаться в воду, что делает его пригодным для подземных кабельных систем, наружных подстанций и суровых условий окружающей среды.

В3: с какими кабелями он совместим?
О: Он поддерживает кабели с полимерной изоляцией, например, из сшитого полиэтилена и этиленпропиленового каучука, с медными или алюминиевыми жилами сечением 25–120 мм².

В4: Требуются ли для установки специальные инструменты или строгое позиционирование?
О: Никаких специальных инструментов не требуется, возможна гибкая установка в вертикальном, горизонтальном или наклонном положениях без ограничений по межфазному промежутку.
